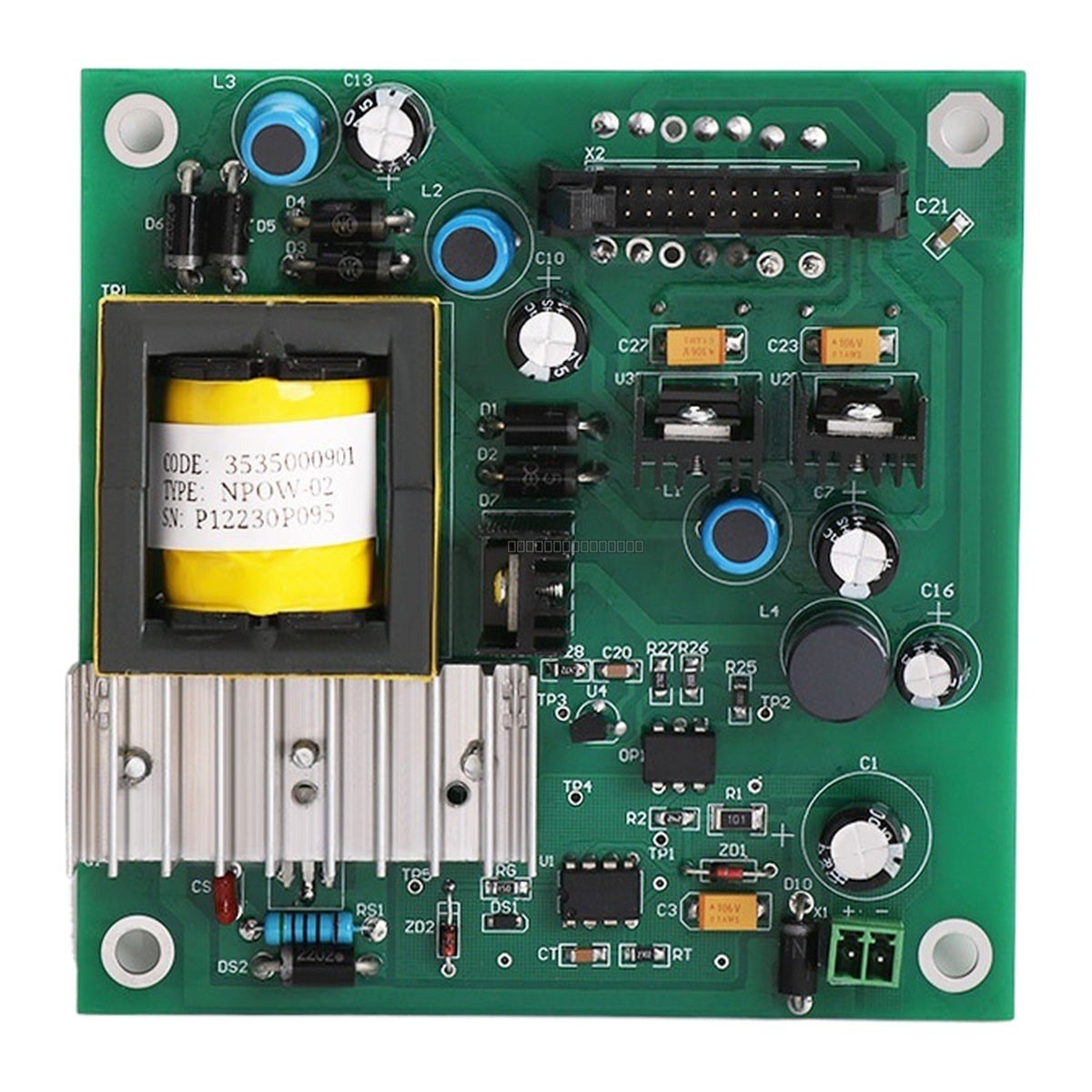

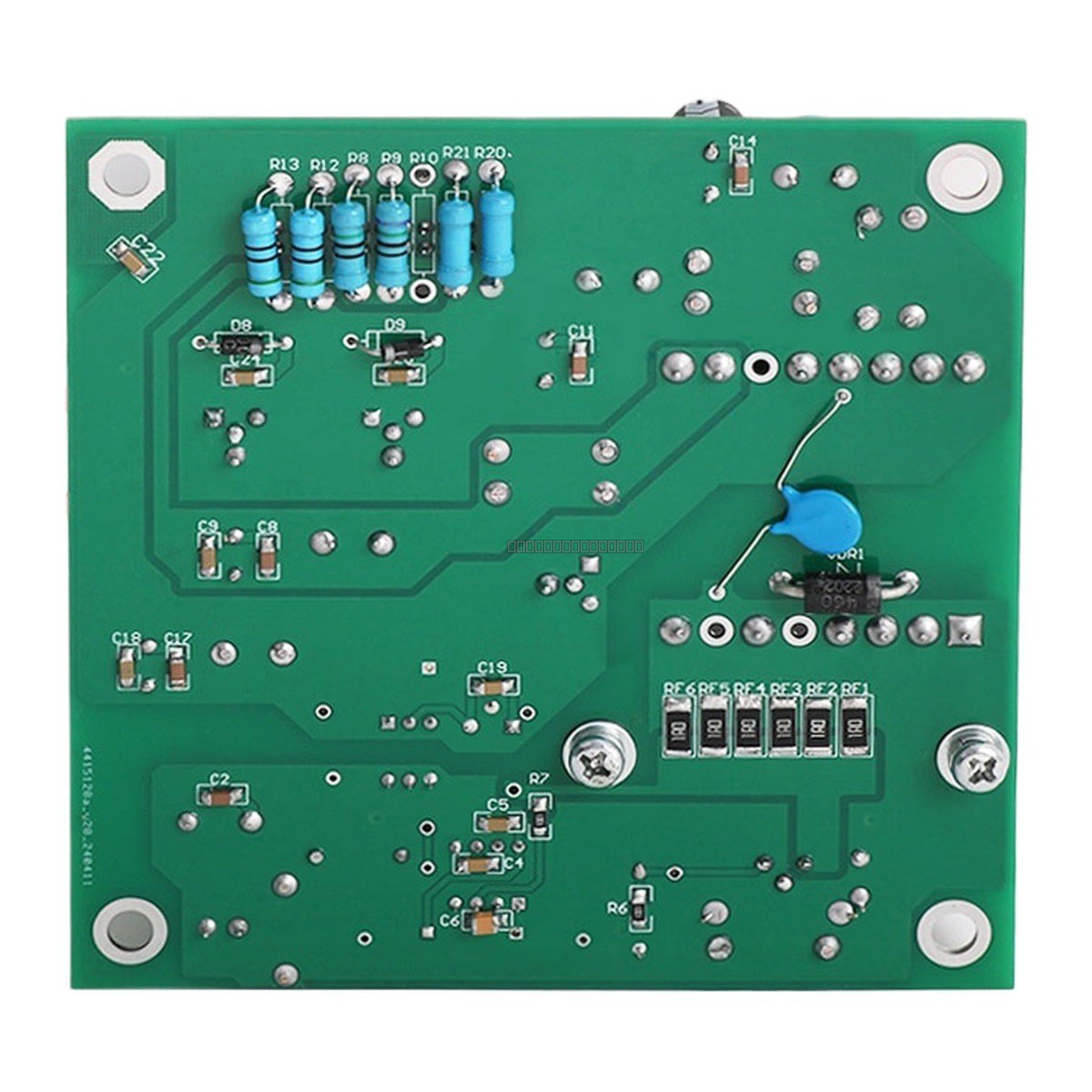

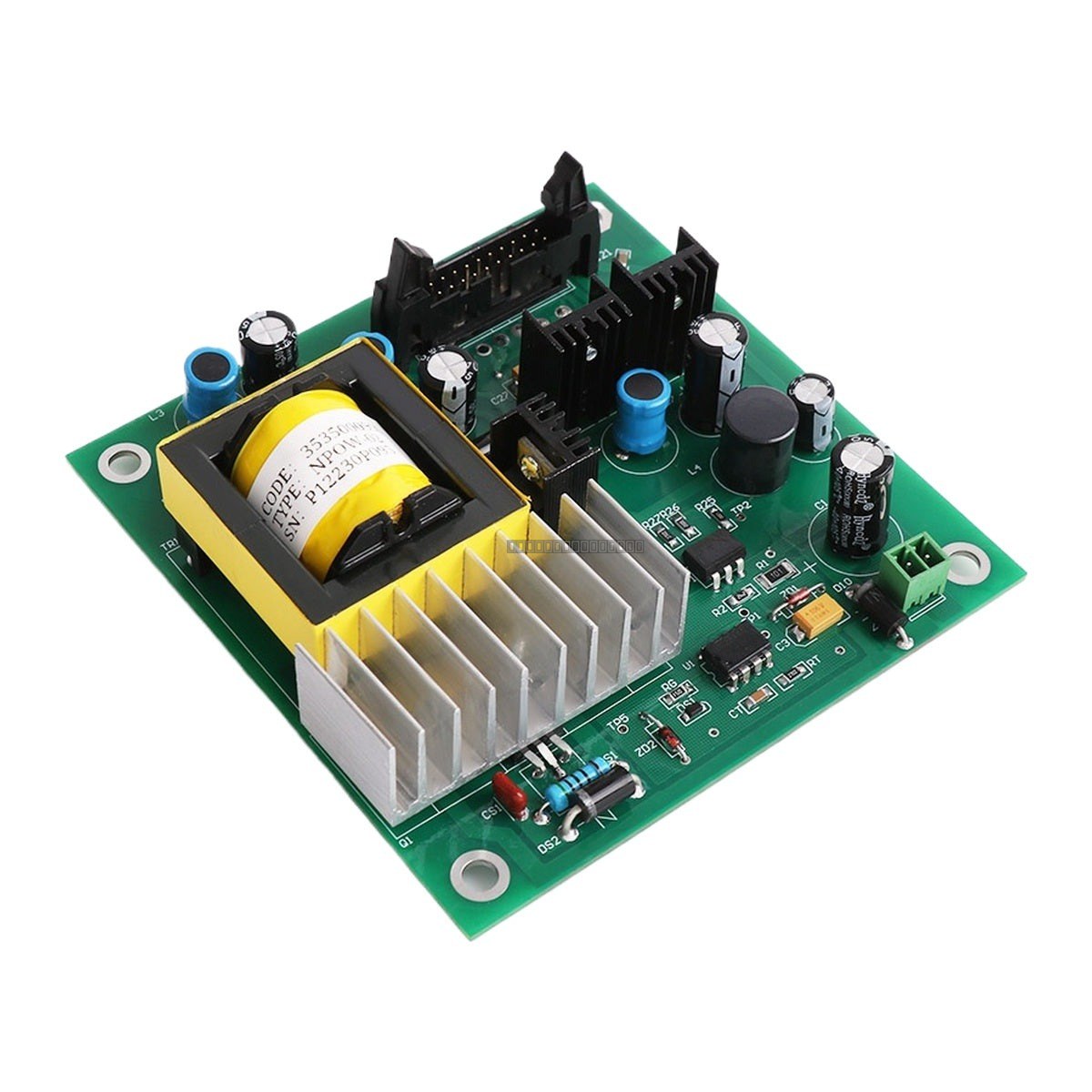

ABB NPOW-02 (3535000901) عبارة عن لوحة توزيع طاقة صناعية ولوحة تشغيل مصممة لأنظمة محركات ABB عالية الأداء ووحدات التحكم الروبوتية IRC5. وتعمل كواجهة بالغة الأهمية بين إلكترونيات التحكم في المحرك ومرحلة الطاقة، حيث تدير توزيع الطاقة المنظم ونقل الإشارات عالي السرعة لتشغيل العاكس.
الميزات
لوحة توزيع الطاقة الداخلية وواجهة المشغل
تدعم التحكم في مشغل البوابة لوحدات أشباه الموصلات الكهربائية
توفر إمداد طاقة منظم لإلكترونيات التحكم
تتميز بست قنوات إخراج مستقلة مع مؤشرات حالة LED فردية
حماية متكاملة من التيار الزائد والجهد الزائد وقصر الدائرة
حماية من عكس القطبية لتركيب آمن
التطبيقات
إدارة طاقة وحدة التحكم الروبوتية من سلسلة ABB IRC5
تحويل طاقة محرك التردد المتغير (VFD)
أنظمة التحكم في المضخة والمروحة (PFC)
التحكم في محرك الرافعة والونش
أنظمة التحكم في العمليات الصناعية والحركة
المواصفات الفنية
النموذج
NPOW-02 (3535000901)
نطاق جهد الإدخال
504 فولت إلى 616 فولت تيار مستمر
قوة التوزيع المقدرة
1,200 واط
قنوات الإخراج
6 قنوات مستقلة
التيار المستمر لكل قناة
10 أمبير
ذروة التيار لكل قناة
15 أمبير (لمدة 20 ثانية)
جهد العزل
2500 فولت تيار متردد
تأخير الانتشار
<500 نانو ثانية
درجة حرارة التشغيل
-20 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى +85 درجة مئوية
الوزن
0.25 كجم
إرشادات التثبيت
عزل الطاقة: افصل مصدر الطاقة الرئيسي دائمًا قبل إجراء التثبيت أو الصيانة لمنع المخاطر الكهربائية.
حماية ESD: استخدم حزام معصم مؤرض للتفريغ الكهروستاتيكي (ESD) عند التعامل مع اللوحة لحماية المكونات الإلكترونية الحساسة.
التركيب: تأكد من أن فتحات توجيه الخزانة أو مسارات التركيب الفرعية نظيفة وخالية من الأوساخ قبل إدخال الوحدة.
مراقبة الحالة: تحقق من أن مؤشر LED الرئيسي لتشغيل الطاقة نشط وتحقق من مؤشرات LED للقناة الفردية (الأخضر للحالة العادية، والأحمر للخطأ) بعد التثبيت.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ NPOW-02؟
يعمل NPOW-02 كوحدة توزيع طاقة ولوحة تشغيل. يدير انتشار الإشارة، والمدخلات المنطقية، ومخرجات الجهد المطلوبة لتشغيل مكونات الطاقة داخل أنظمة محركات ABB الصناعية ووحدات التحكم الروبوتية.
كيف أحدد وجود خطأ في NPOW-02؟
يُشار إلى الفشل عادةً بفقدان الطاقة للوحة التحكم، أو عدم وجود أضواء حالة LED على المحرك، أو رموز خطأ منطقية داخلية محددة يبلغ عنها وحدة التحكم.
هل تدعم هذه الوحدة التبديل السريع (hot-swapping)؟
يُوصى بعزل مصدر الطاقة قبل التثبيت. لا تتابع الإدخال أثناء التشغيل إلا إذا كانت وثائق النظام المحددة تسمح صراحةً بالتبديل السريع لهذه الوحدة في تكوينك.
