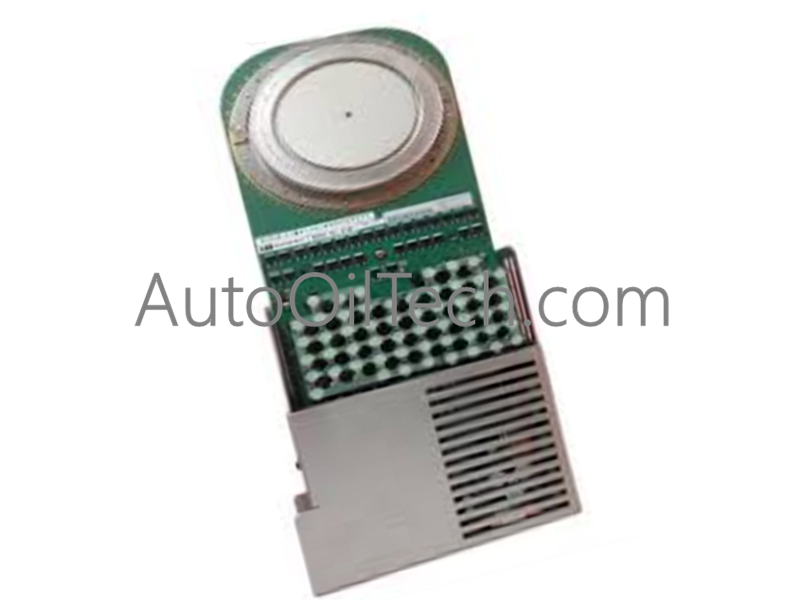

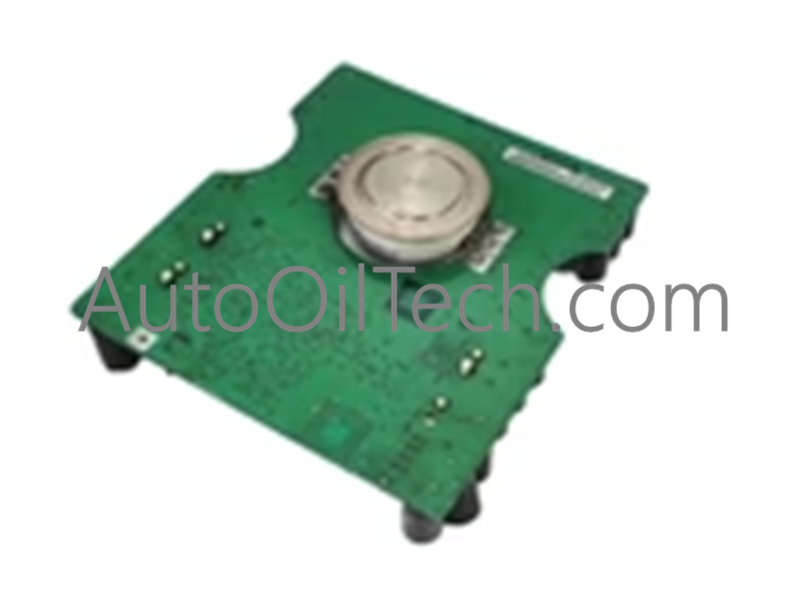

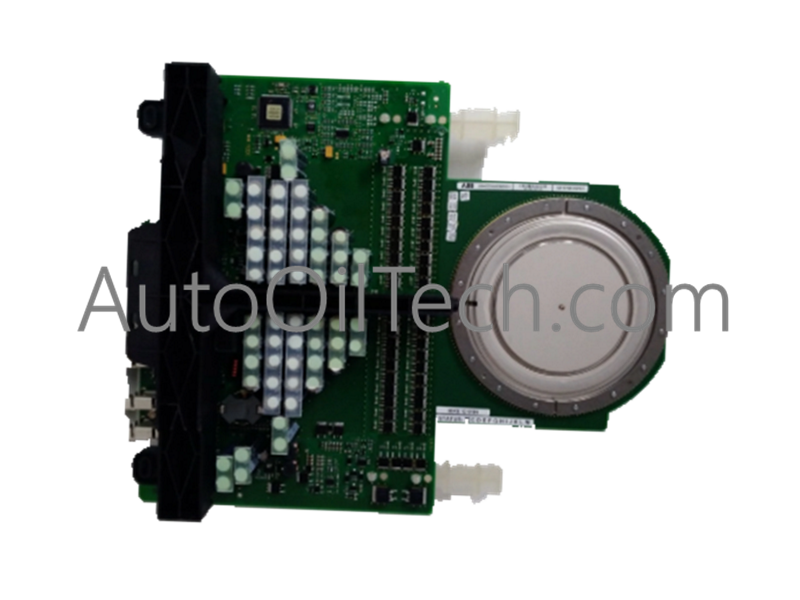

ABB 5SHY55L4500 ترانزستور IGCT غير متماثل

يعمل ABB 5SHY55L4500 كوحدة الثايرستور المتكاملة المتناوبة ذات البوابة المتحكمة (IGCT) من نوع 5SHY55L4500 المستخدمة لتنفيذ تحويل أشباه الموصلات عالية الطاقة وحلقات التبديل المستمرة ضمن شبكات التحويل الصناعية متوسطة التردد. تم تكوين هذه الوحدة للعمل تحت رقم التعريفة الجمركية 85413000، وتدير تجميعة التعبئة بالضغط الثقيلة هذه مسارات كهربائية غير متماثلة تمنع التدفق الأمامي، مما يوفر تنفيذًا فيزيائيًا وكهربائيًا مباشرًا لمحركات الأقراص على نطاق المرافق، ووحدات STATCOM، والبنية التحتية لشبكة الطاقة.

مواصفات الأجهزة

مراقبة صناعية ومحركات مخصصة لتوسيع نطاق كثافة الإدخال/الإخراج

يدير الموديل 5SHY55L4500 منحدرات توصيل كثافة التيار المكثفة ومتجهات تبديل البوابة المتعددة الميغاواط مباشرة عبر مستوى توزيع الطاقة في النظام. لحل التحولات الضخمة لإيقاف التشغيل التي تبلغ 5000 أمبير ونقل معلمات تغذية راجعة لحالة المحرك بشكل متزامن دون تخميد إشارة البوابة أو تأخيرات زمنية، تعمل لوحة البوابة المدمجة منخفضة المحاثة على تحسين سرعة الاتصال عبر الناقل الخلفي عبر واجهاتها التتبعية النشطة. يعمل هذا الاستجابة المنطقية عالية السرعة على قمع ارتفاعات إيقاف التشغيل الاستقرائية دون الحاجة إلى تكوينات مخمدات ثقيلة، مما يدعم بشكل مباشر قواعد تتبع الحلقة المتوقعة ويوسع خيارات توسيع نطاق الطاقة الفيزيائية المعيارية وكثافة الإدخال/الإخراج ضمن إطارات الرف الفرعي للإلكترونيات الكهربائية المجاورة. نظرًا لأن وحدة البوابة المدمجة تعتمد على واجهة متكاملة تدعم خيارات تزويد التيار المتردد أو المستمر، فإن الجهاز يحافظ على توافق كامل مع وحدات التحكم الرئيسية للبرامج الثابتة، مما يضمن تنزيل أنماط التبديل وأوقات التعطيل وعتبات الأخطاء التشخيصية عبر خطوط الناقل دون التسبب في ضوضاء انتقال الإشارة أو انقطاع الاتصال.

الأسئلة المتكررة

س: ما هي القيود الكهربائية التي يفرضها التصنيف غير المتماثل لوحدة IGCT هذه؟

ج: يعمل التصميم غير المتماثل على تحسين بنية السيليكون الداخلية بالكامل لقدرات منع الجهد الأمامي حتى عتبة 4500 فولت ($V_{DRM}$). لا يوفر قدرات منع الجهد العكسي، مما يعني أنه يجب دمج صمامات ثنائية خارجية مضادة للتوازي في مخططات الدوائر حيث تحدث إجهادات الجهد العكسي.

س: كيف تحافظ تجميعة محرك البوابة المتكاملة على سلامة الاتصال الأساسي للنظام خلال دورات التبديل القصوى؟

ج: تحقق الوحدة مناعة كهرومغناطيسية عالية عبر غطاء محرك البوابة المحمي بالكامل واستخدام وصلات ألياف بصرية منخفضة التوهين لمدخلات الأوامر. يعزل هذا الترتيب الارتفاعات الاستقرائية المتعددة الكيلو فولت الناتجة أثناء تبديل 5000 أمبير عن سجلات التحكم ذات الجهد المنخفض والأجهزة الفرعية المحيطة.
