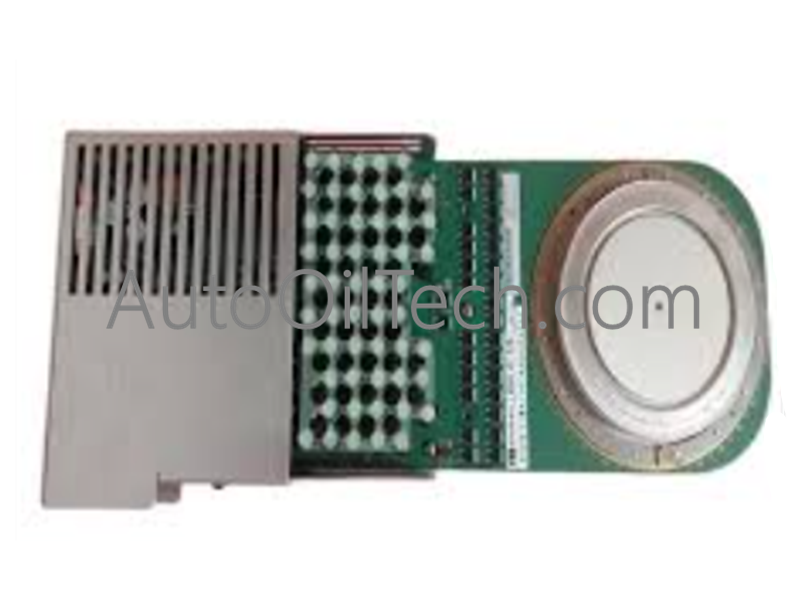

تُعد ABB 5SHY3545L0021، والمُفهرسة أيضاً باسم الثايرستور المدمج غير المتماثل المُبدّل بالبوابة (IGCT)، والمُعرفة كـ 5SHY3545L0021، مكوناً مخصصاً للأجهزة لتحويل أشباه الموصلات عالية الطاقة وتبديل الكتل داخل أنظمة التحويل الكهربائي ومحركات الجهد المتوسط. يوحّد ملحق نظام التحكم هذا فعلياً قرصاً من أشباه الموصلات GCT غير المتماثل للطاقة مع وحدة قيادة بوابة متعددة الطبقات ومنخفضة الحث، مما يدير انتقالات الإيقاف السريع عبر شبكات الطاقة متوسطة التردد دون دوائر تخميد خارجية.
مواصفات الأجهزة
المعلمة
المواصفة
النموذج
5SHY3545L0021
العلامة التجارية
ABB
المنشأ
سويسرا
الوزن
2.9 كجم
الأبعاد
439 ملم × 173 ملم × 41 ملم
درجة حرارة التشغيل
محدودة حرارياً بقيود وصلة السيليكون؛ محسّنة للمحركات الصناعية
استهلاك الطاقة
يتم تحديده من خلال تنشيط حلقة سائق وحدة البوابة المحلية
النوع الأساسي للمنتج
الثايرستور المدمج غير المتماثل المُبدّل بالبوابة (IGCT)
الجهد الأقصى المتكرر لحالة الإيقاف (VDRM)
4500 فولت
التيار الأقصى للإيقاف (ITGQM)
4000 أمبير
قوة التثبيت الميكانيكية المطلوبة
40 كيلو نيوتن
واجهة جهد الإمداد
تكوين تيار متردد أو تيار مستمر مقبول
واجهة التحكم المنطقي للبوابة
واجهة ألياف بصرية مع رابط تغذية راجعة للحالة متكامل
رقم التعريفة الجمركية
85413000
مصفوفة المرجع القديمة (OLD)
5SHY35L4510 استبدال هيكلي
سرعة الاتصال بالناقل الخلفي وتكامل النظام
يتجاوز 5SHY3545L0021 مخططات اللوحة الخلفية المتوازية التقليدية للارتباط بتكوينات تحكم حتمية عالية السرعة عبر روابط الألياف البصرية المتكاملة، مما يحمي معايير سرعة الاتصال الشاملة من انتشار الكمون أثناء تسلسلات تعديل النبض عالية التردد. من خلال تفريغ تنفيذ البوابة الداخلية إلى دوائر الإرسال والاستقبال البصرية الموضعية، تحقق الوحدة فترات تنفيذ إيقاف تشغيل سريعة ومستقلة عن دورات المعالج الخارجية. تعزز استراتيجية توجيه الإشارة المعزولة هذه إجراءات توسيع طاقة النظام وكثافة الإدخال/الإخراج، مما يسمح لوحدات ضغط IGCT المتعددة بتشكيل توبولوجيا اتصال سلسلة مباشرة لتكوينات العاكس عالي الجهد. يضمن تصميم جهاز الإرسال والاستقبال البصري الأصلي التوافق الكامل مع البرامج الثابتة مع منصات التحكم الأولية، مما ينشئ رابط تغذية راجعة للحالة معزول يقوم بتغذية تشخيصات وحدة البوابة باستمرار إلى عقدة المعالجة المركزية.
