ملحقات نظام التحكم ABB 5SHY3545L0020

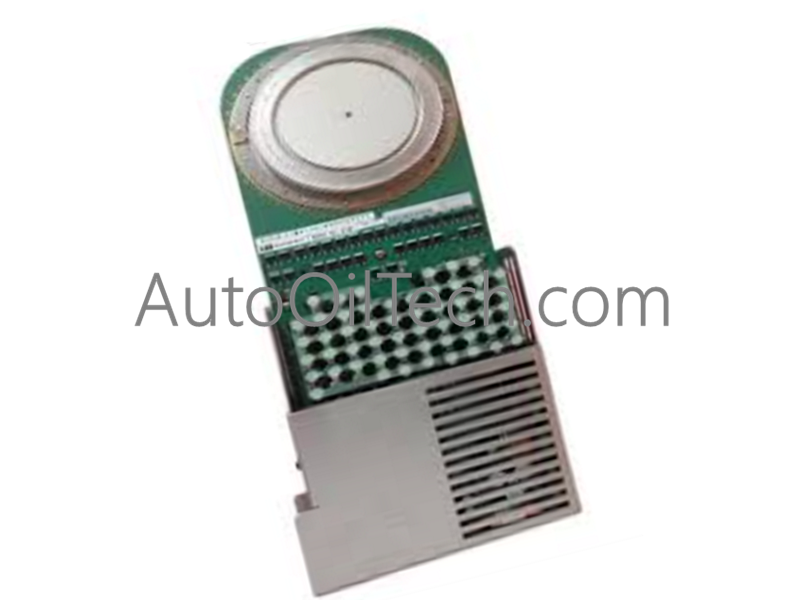

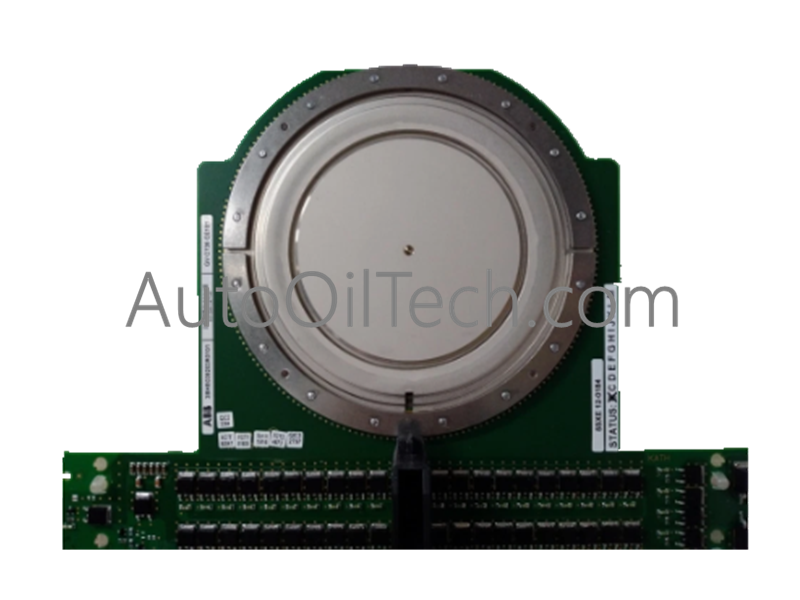

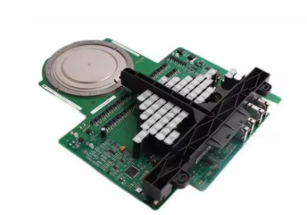

يعمل جهاز ABB 5SHY3545L0020، والمدرج أيضًا تحت اسم 5SHY3545L0020 كصمام ثايرستور متكامل ذي بوابة محول (IGCT) غير متناظر، كمكون أجهزة مخصص للتبديل بين أشباه الموصلات عالية الطاقة وتبديل الكتل ضمن أنظمة تحويل الطاقة الكهربائية ومحركات الجهد المتوسط. يجمع ملحق نظام التحكم هذا فعليًا بين قرص أشباه موصلات GCT غير متناظر عالي الطاقة مع وحدة تشغيل بوابة متعددة الطبقات ومنخفضة الحث، مما يدير الانتقالات السريعة لإيقاف التشغيل عبر شبكات الطاقة متوسطة التردد دون دوائر تثبيت خارجية.

المواصفات الفنية للأجهزة

سرعة الاتصال عبر الناقل الخلفي وتكامل النظام

يستخدم الجهاز 5SHY3545L0020 روابط توجيه ألياف بصرية حتمية للحفاظ على عتبات سرعة الاتصال للأوامر، مما يلغي تذبذب انتشار الإشارة عبر شبكات التبديل متوسطة التردد. تتجاوز إشارات البوابة بنى الناقل الخلفي التقليدية، حيث يتم توجيهها مباشرة عبر روابط بصرية إلى منطق وحدة البوابة لتأمين فترات استجابة تبديل في نطاق الميكروثانية. يسهل تصميم أشباه الموصلات إجراءات قياس كثافة الطاقة والإدخال/الإخراج للنظام بمرونة من خلال السماح بإعدادات توصيل تسلسلي مباشرة لتطبيقات قياس الجهد العالي. تضمن هذه الطوبوغرافيا للتحكم التوافق المطلق لوحدة التخزين المؤقت للبرامج الثابتة مع منصات التحكم الأولية مع استخدام حلقات مراقبة محلية لتوصيل معلمات التحقق من وحدة البوابة وحالات ردود الفعل التشخيصية بشكل مستمر إلى المضيف المركزي للتحكم.

الأسئلة الشائعة

س: ما هي المخاطر التشغيلية التي تحدث إذا انخفضت مجموعة التثبيت الميكانيكي عن قوة التثبيت المحددة البالغة 40 كيلو نيوتن؟

ج: يؤدي انخفاض قوة التثبيت إلى أقل من 40 كيلو نيوتن إلى زيادة مقاومة التلامس عبر وجوه الأنود والكاثود لحزمة الضغط. يؤدي هذا الاتصال الضعيف إلى تبديد حراري عالٍ عند الواجهات الميكانيكية، وتوزيع غير متساوٍ لكثافة التيار عبر رقاقة السيليكون، وتدمير محلي مبكر لأشباه الموصلات تحت تيار حمل يبلغ 4000 أمبير.

س: كيف تتعامل بنية إيقاف التشغيل بدون مقاومة تخميد لهذا الصمام الثايرستور المتكامل ذي البوابة المحول (IGCT) مع التغيرات السريعة في التيار؟

ج: يؤدي دمج لوحة تشغيل البوابة الفرعية مباشرة مع قرص أشباه الموصلات GCT إلى انخفاض الحث الطفيلي إلى ما دون عتبات النانو هنري الحرجة. أثناء حدث إيقاف التشغيل، يسمح هذا التكوين لوحدة البوابة بسحب تيار الكاثود الكلي في غضون ميكروثانية واحدة، مما يحول الثايرستور إلى حالة ترانزستور قبل ارتفاع الجهد، ويمتص بأمان تجاوزات الطاقة الكاملة دون شبكة تخميد مادية.
