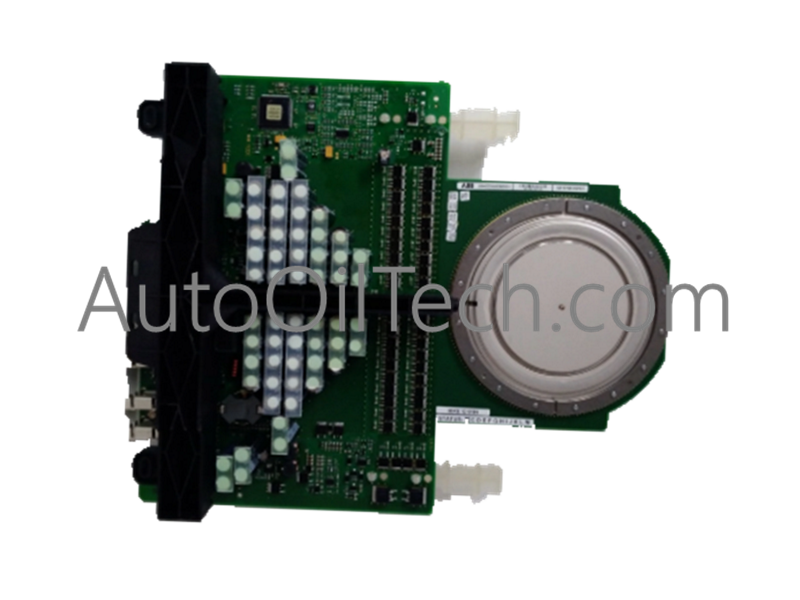

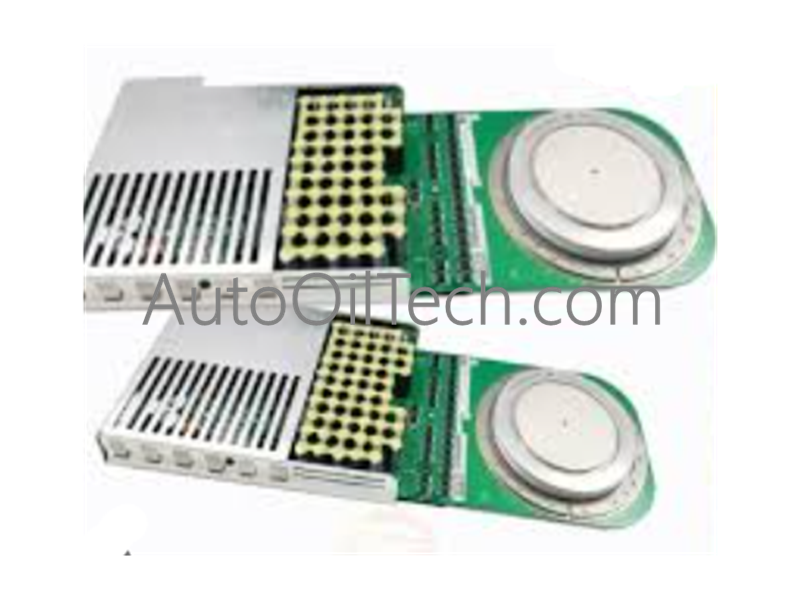

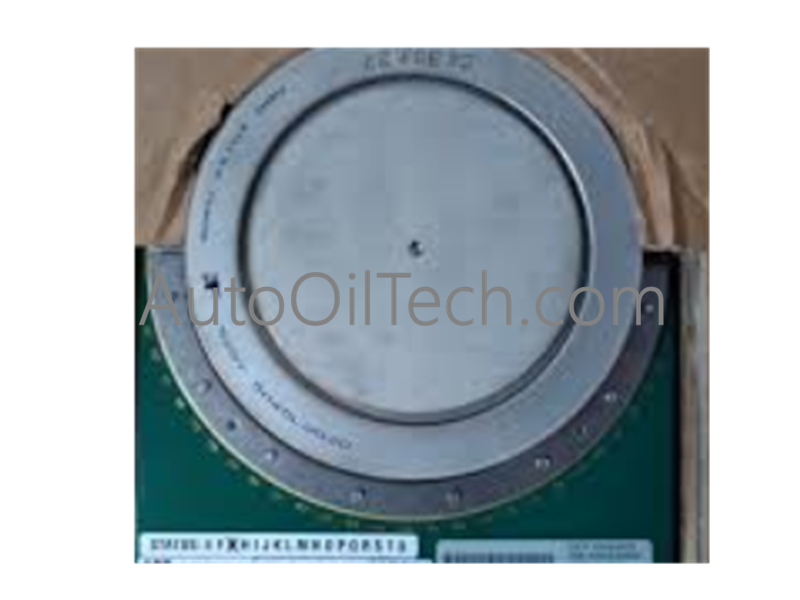

يعمل ABB 5SHY3545L0014، والمُفهرس أيضًا تحت رقم الجزء الداخلي 3BHE023784R0001، كمكون أجهزة مخصص لتبديل أشباه الموصلات عالية الطاقة وتبديل الكتل داخل تحويلات الكهرباء وهياكل محركات الجهد المتوسط. يجمع ملحق نظام التحكم هذا ماديًا بين قرص أشباه الموصلات GCT غير المتماثل للطاقة ووحدة تشغيل بوابة متعددة الطبقات منخفضة الحث، مما يدير انتقالات الإيقاف السريع عبر شبكات الطاقة متوسطة التردد بدون دوائر تخميد خارجية.
مواصفات الأجهزة
المعلمة
المواصفة
النموذج
5SHY3545L0014
رقم جزء ABB
3BHE023784R0001
العلامة التجارية
ABB
المنشأ
سويسرا
الوزن الصافي
2.9 كجم (6.39 رطل كتلة أساسية)
أبعاد المنتج
439 ملم × 173 ملم × 41 ملم
ذروة جهد الإيقاف المتكرر ($V_{DRM}$)
4500 فولت
الحد الأقصى لتيار الإيقاف ($I_{TGQM}$)
4000 أمبير
قوة التركيب الميكانيكية المطلوبة
40 كيلو نيوتن
ملف التبديل
ثايرستور متكامل متماثل (IGCT)
تشغيل إيقاف بدون مخمدات
نعم، مدعوم بشكل أصلي
واجهة تحكم منطق البوابة
واجهة ألياف بصرية مع رابط ردود الفعل لحالة مدمجة
النوع الأساسي للمنتج
تجميع وحدة أشباه موصلات الطاقة IGCT
سرعة الاتصال عبر اللوحة الخلفية وتكامل النظام
يستخدم 5SHY3545L0014 روابط توجيه الألياف الضوئية الحاسمة للحفاظ على عتبات سرعة الاتصال بالأوامر، مما يلغي تذبذب انتشار الإشارة عبر شبكات التبديل متوسطة التردد (<1 كيلو هرتز). تتجاوز إشارات البوابة معماريات ناقل اللوحة الخلفية التقليدية، وتتوجه مباشرة عبر الروابط الضوئية إلى منطق وحدة البوابة لتأمين فترات استجابة التبديل في حدود الميكروثانية. يسهل تصميم أشباه الموصلات إجراءات قياس كثافة طاقة النظام والإدخال/الإخراج المرنة عن طريق السماح بإعدادات الاتصال المتسلسل المباشر لتطبيقات قياس الجهد العالي. تضمن هذه الطوبولوجيا للتحكم توافقًا مطلقًا مع البرامج الثابتة مع منصات التحكم الأولية مع استخدام حلقات المراقبة المحلية لتوصيل معلمات التحقق من وحدة البوابة وحالات ردود الفعل التشخيصية باستمرار إلى المضيف المركزي للتحكم.
