ABB 5SHY3545L0010 3BHB013088R0001 مجموعات قدرة الجهد المتوسط | وحدة IGCT

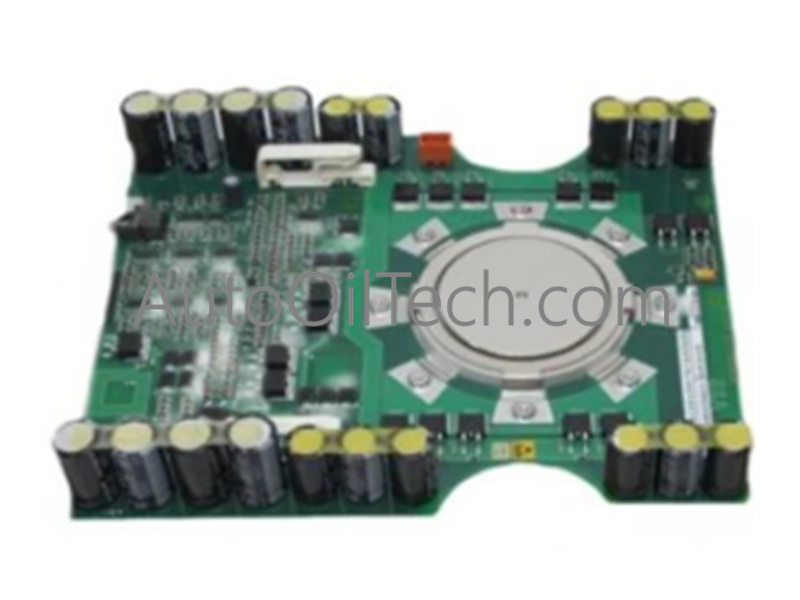

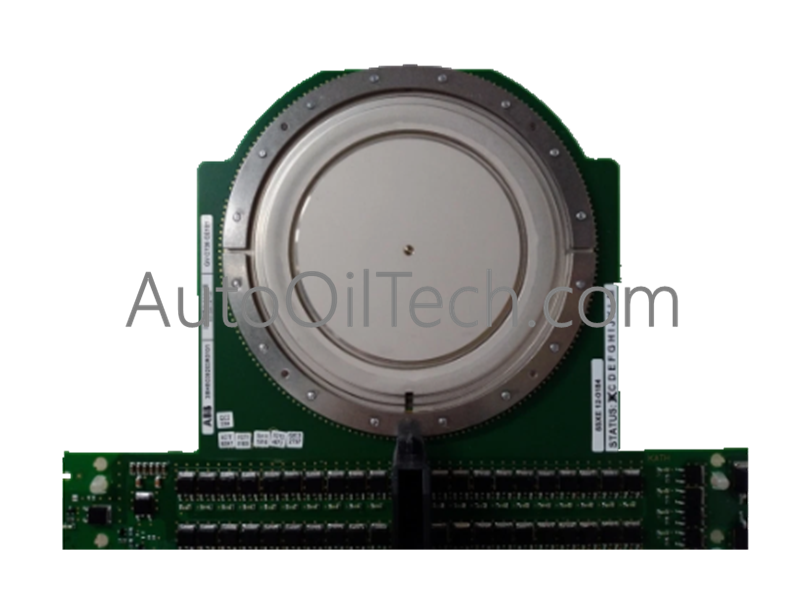

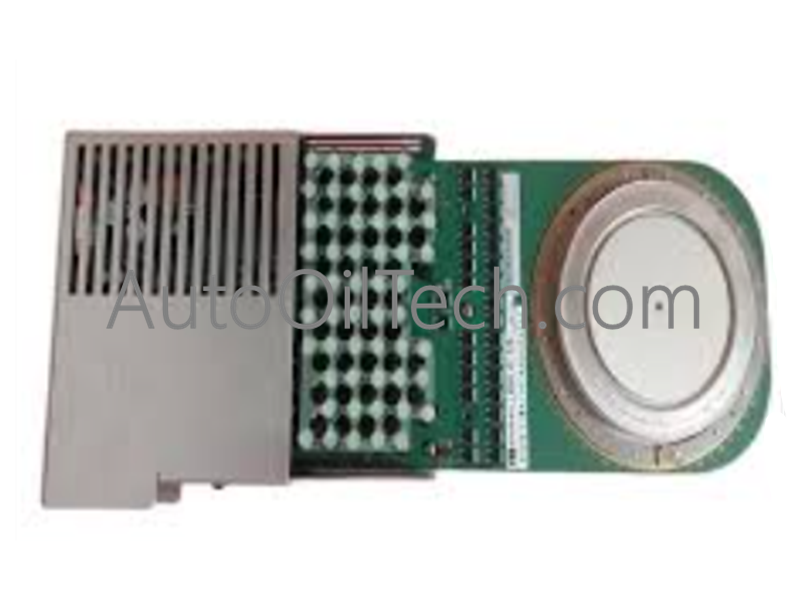

تعمل وحدة ABB 5SHY3545L0010، والمفهرسة أيضًا باسم وحدة IGCT 5SHY3545L0010، كمكون مادي مخصص لتبديل أشباه الموصلات عالية الطاقة وحلقات التوصيل النشطة ضمن شبكات العاكس متوسطة الجهد. يوفر تجميع الثايرستور ذو البوابة المتكاملة (IGCT)، تحت رقم الجزء 3BHB013088R0001، تنفيذًا ماديًا وكهربائيًا مباشرًا من خلال إدارة المسارات الكهربائية غير المتماثلة للحجب الأمامي عبر محركات الأقراص على نطاق المرافق، ووحدات STATCOM، والبنى التحتية لشبكة الطاقة.

مواصفات الأجهزة

مراقبة صناعية ومحركات مخصصة لتوسيع كثافة الإدخال/الإخراج

يدير 5SHY3545L0010 منحدرات توصيل الكثافة الحالية المكثفة ومتجهات تحويل البوابة متعددة الكيلو فولت مباشرة عبر مستوى توزيع الطاقة في النظام. لحل التحولات الضخمة لإيقاف التشغيل التي تبلغ 4000 أمبير ونقل معلمات تغذية راجعة لحالة المحرك في نفس الوقت دون توهين إشارة البوابة أو تأخيرات زمنية، تعمل لوحة البوابة المدمجة منخفضة الحث على تحسين سرعة اتصال ناقل اللوحة الخلفية عبر واجهاتها التتبع النشطة. تمنع استجابة المنطق عالية السرعة هذه ارتفاعات الإيقاف الحثية دون الحاجة إلى تكوينات مخمد ثقيلة، مما يدعم بشكل مباشر قواعد التتبع الحلقي المتوقعة ويوسع خيارات قياس كثافة الطاقة المادية والمدخلات/المخرجات المعيارية ضمن إطارات الرف الفرعي للإلكترونيات الكهربائية المجاورة. نظرًا لأن وحدة البوابة المدمجة تعتمد على واجهة متكاملة تدعم خيارات تزويد AC أو DC، فإن الأجهزة تحافظ على توافق كامل مع برامج تشغيل البرامج الثابتة (firmware flash) مع وحدات التحكم الرئيسية العليا، مما يضمن تنزيل أنماط التبديل وأوقات التعطيل وعتبات الأخطاء التشخيصية عبر خطوط الناقل دون التسبب في ضوضاء نقل الإشارة أو مهلات الاتصال.

الأسئلة المتكررة

س: ما هي القيود الكهربائية الناتجة عن التصنيف غير المتماثل لهذا المكون؟

ج: يعمل التصميم غير المتماثل على تحسين شريحة السيليكون الداخلية بشكل خالص لحجب الجهد الأمامي حتى 4500 فولت ($V_{DRM}$). تمتلك الوحدة قدرة حجب جهد عكسي لا تذكر، مما يستلزم استخدام ثنائيات متوازية خارجية في تكوينات الدائرة المعرضة لظروف الجهد العكسي.

س: كيف تحمي البنية التحتية لمحرك البوابة المتكامل سجلات البيانات الداخلية من ضوضاء التبديل المحلية؟

ج: تشتمل الوحدة على غلاف محرك بوابة محمي للغاية مقترن بوصلات أوامر الألياف البصرية. يحقق هذا التصميم مناعة كهرومغناطيسية عالية، مما يمنع ضوضاء الحث متعددة الكيلو فولت المتولدة أثناء دورات الإيقاف التي تبلغ 4000 أمبير من إتلاف سجلات التحكم منخفضة الجهد أو تغيير حالات التتبع للرفوف الفرعية المجاورة.
