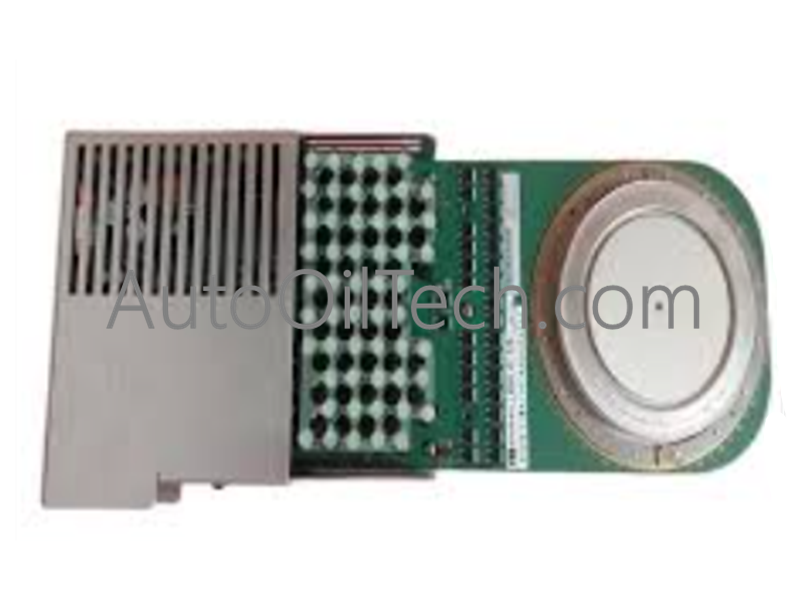

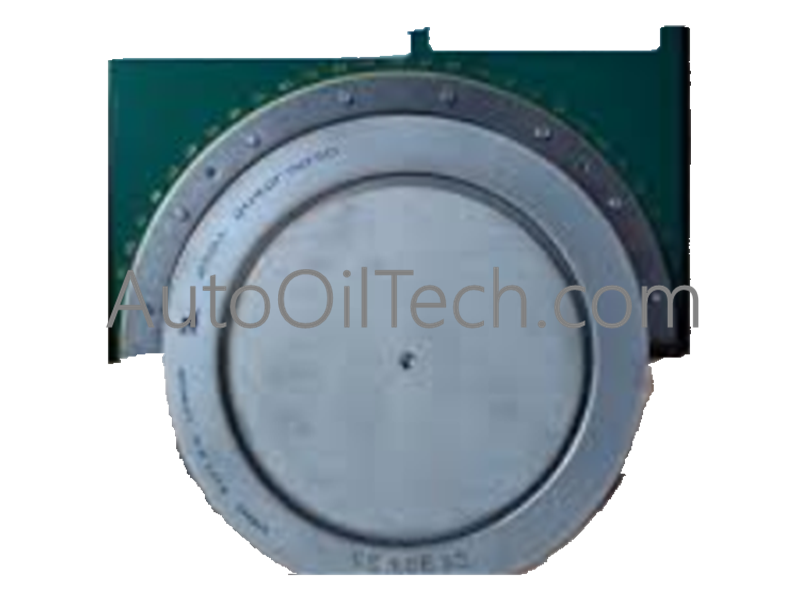

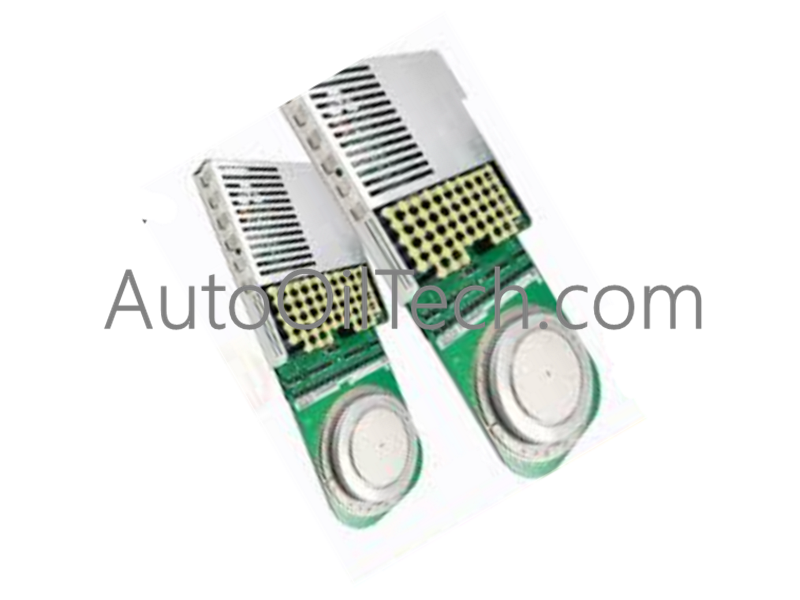

يعمل الموديل ABB 5SHX26L4520، والمصنف أيضًا باسم الثايرستور المتكامل ذو البوابة التبادلية العاكسة (IGCT) 5SHX26L4520، كمكون مادي مخصص لتبديل أشباه الموصلات عالية الطاقة وتبديل الكتل ضمن بنيات التحويل الكهربائي ومحركات الجهد المتوسط. بتكوينه بهيكل متكامل أحادي الاتجاه، يعمل عنصر أشباه الموصلات هذا على تنفيذ تحولات إيقاف التشغيل في أجزاء من الثانية دون الحاجة إلى دوائر تخميد خارجية، معالجة إمكانات حظر مستمرة تصل إلى 4500 فولت عبر أنظمة توزيع التردد المتوسط.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
5SHX26L4520
العلامة التجارية
ABB
المنشأ
سويسرا
الوزن
2.9 كجم
الأبعاد
439 ملم × 173 ملم × 41 ملم
درجة حرارة التشغيل
محدودة حرارياً بقيود وصلة السيليكون؛ محسّنة للمحركات الصناعية
استهلاك الطاقة
يتحدد بتفعيل حلقة مشغل وحدة البوابة المحلية
النوع الأساسي للمنتج
الثايرستور المتكامل ذو البوابة التبادلية العاكسة (IGCT)
جهد الإيقاف المتكرر الأقصى (VDRM)
4500 فولت
أقصى تيار إيقاف التشغيل (ITGQM)
2200 أمبير
أقصى تيار اندفاع غير متكرر (ITSM)
17 × 10^3 أمبير
جهد العتبة (VT0)
1.8 فولت
مقاومة الميل (rT)
0.533 ملي أوم
الحد الأقصى لجهد التيار المستمر المتواصل (VDC)
2800 فولت
قوة التركيب الميكانيكية المطلوبة
44 كيلو نيوتن
مصفوفة المراجع القديمة (OLD)
5SHX26L4510 استبدال هيكلي
واجهة التحكم المنطقي للبوابة
واجهة الألياف البصرية مع رابط تغذية راجعة للحالة المتكامل
الرقم الجمركي المخصص
85413000
سرعة الاتصال عبر اللوحة الخلفية وتكامل النظام
يتجاوز الموديل 5SHX26L4520 تضاريس اللوحة الخلفية المتوازية الكلاسيكية للدخول في تكوينات تحكم حتمية عالية السرعة عبر روابط الألياف الضوئية المتكاملة، مما يحمي معايير سرعة الاتصال الشاملة من انتشار الكمون أثناء تسلسلات تعديل النبض عالية التردد. من خلال تفريغ تنفيذ البوابة الداخلية إلى دوائر الإرسال والاستقبال الضوئية الموضعية، يحقق الوحدة فترات تنفيذ إيقاف التشغيل السريعة بشكل مستقل عن دورات المعالج الخارجية. تعزز استراتيجية توجيه الإشارة المعزولة هذه قدرة النظام ومهام قياس كثافة الإدخال/الإخراج، مما يسمح لوحدات IGCT المتعددة بتشكيل تضاريس اتصال تسلسلي مباشر لتكوينات عاكس الجهد العالي. يضمن تصميم جهاز الإرسال والاستقبال البصري الأصلي التوافق الكامل مع تحديث البرامج الثابتة لمنصات التحكم الأولية، مما ينشئ رابط تغذية راجعة للحالة معزولًا يقوم ببث تشخيصات وحدة البوابة بشكل مستمر إلى عقدة المعالجة المركزية.
