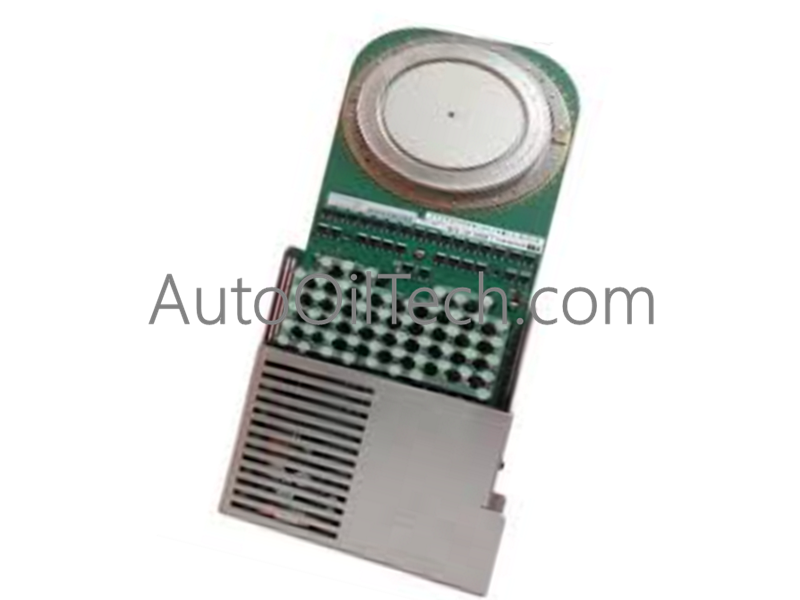

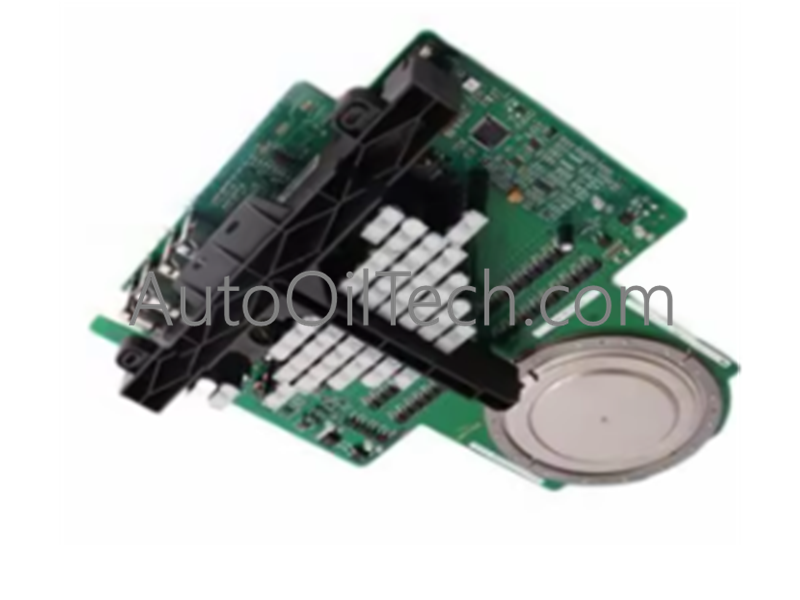

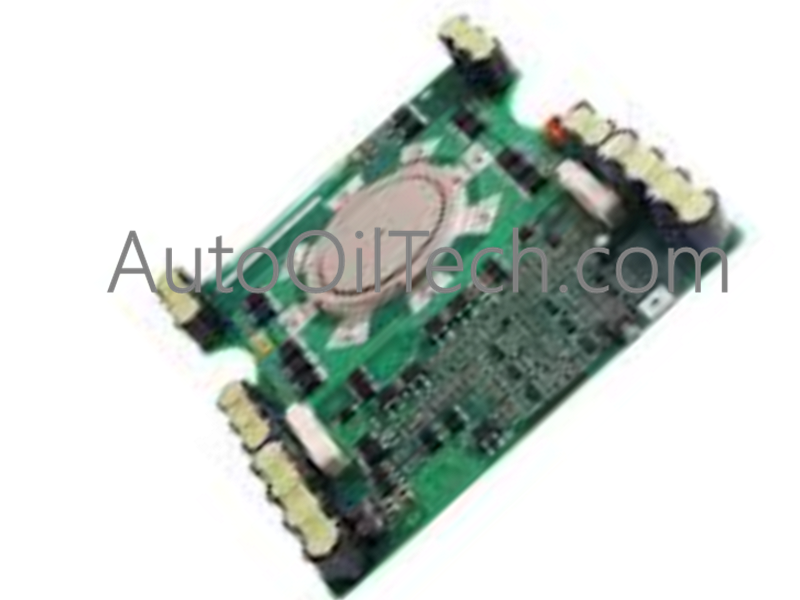

يعمل المكون ABB 5SHX2645L0006، المصنف أيضًا تحت اسم 5SHX2645L0006 ثايرستور ذو البوابة المدمجة القابل للانعكاس (IGCT)، كمكون مادي مخصص للتبديل والتوصيل الكتلي لأشباه الموصلات عالية الطاقة ضمن هياكل التحويل الكهربائي ومحركات الجهد المتوسط. يجمع ملحق نظام التحكم هذا فعليًا بين قرص أشباه الموصلات GCT ذي التوصيل العكسي وموصلًا مدمجًا للتيار الحر ووحدة قيادة بوابة متعددة الطبقات ومنخفضة الحث، مما يدير انتقالات الإيقاف السريعة عبر شبكات الطاقة متوسطة التردد دون دوائر تخميد خارجية.
المواصفات الفنية للمكونات المادية
المعلمة
المواصفة
الموديل
5SHX2645L0006 (رقم القطعة الداخلية 3BHB012961R0002)
العلامة التجارية
ABB
المنشأ
سويسرا
الوزن الصافي
2.9 كجم
أبعاد المنتج
439 ملم × 173 ملم × 41 ملم
الحجم الإجمالي
3.114 ديسيمتر مكعب
ذروة الجهد المتكرر في حالة الإيقاف (VDRM)
4500 فولت
أقصى تيار إيقاف (ITGQM)
2200 أمبير
أقصى تيار اندفاع غير متكرر (ITSM)
17 × 10^3 أمبير
جهد العتبة (VT0)
1.8 فولت
مقاومة الميل (rT)
0.533 ملي أوم
أقصى جهد تيار مستمر مستمر (VDC)
2800 فولت
قوة التثبيت الميكانيكية المطلوبة
44 كيلو نيوتن
واجهة التحكم المنطقي للبوابة
واجهة ألياف بصرية مع رابط تغذية راجعة للحالة مدمج
رقم التعريفة الجمركية
85413000
مصفوفة المراجع القديمة (OLD)
تخطيط استبدال 5SHX26L4510
النوع الأساسي للمنتج
ثايرستور ذو بوابة مدمجة قابل للتوصيل العكسي (IGCT)
سرعة الاتصال بالحافلة الخلفية وتكامل النظام
يستخدم المكون 5SHX2645L0006 روابط توجيه الألياف البصرية الحتمية للحفاظ على عتبات سرعة الاتصال بالأوامر، مما يزيل اهتزاز انتشار الإشارة عبر شبكات التبديل متوسطة التردد. تتجاوز إشارات البوابات بنى الحافلات الخلفية التقليدية، حيث يتم توجيهها مباشرة عبر الروابط البصرية إلى منطق وحدة البوابة لتأمين فترات استجابة التوصيل في جزء من الميكروثانية. يقلل دمج صمام ثنائي مضاد متوازي على نفس رقاقة السيليكون من كثافة الإدخال/الإخراج داخل المكدس عن طريق الاستغناء عن الحاجة إلى مكونات صمام ثنائي مستقلة للتوصيل الحر. تضمن هذه الطوبولوجيا التحكمية توافقًا مطلقًا للبرامج الثابتة مع منصات التحكم الأولية مع استخدام حلقات مراقبة محلية لتمرير معلمات التحقق من وحدة البوابة وحالات التغذية الراجعة التشخيصية بشكل مستمر إلى المضيف المركزي للتحكم.
