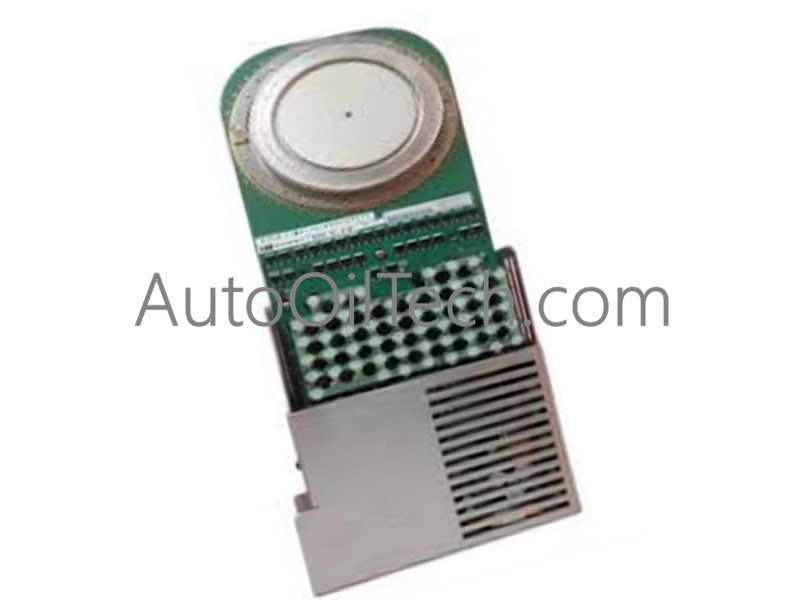

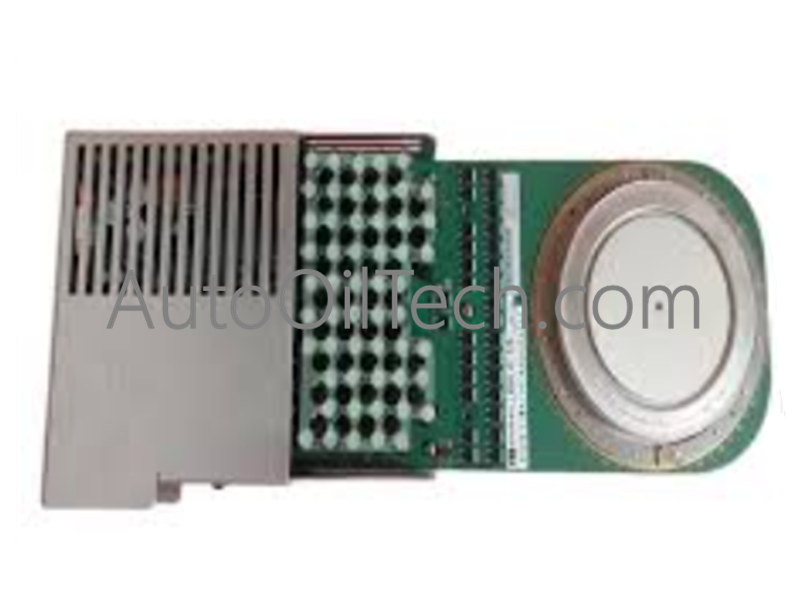

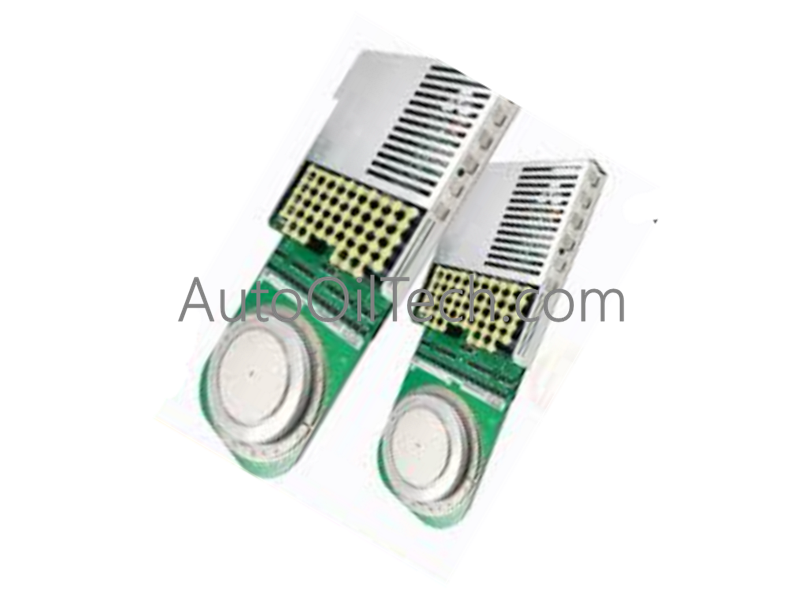

تعمل الوحدة ABB 5SHX19L6010، والمُفهرسة أيضًا باسم وحدة IGCT ذات التوصيل العكسي 5SHX19L6010، كمكون أجهزة مخصص للتبديل شبه الموصل عالي الطاقة ضمن محركات الجهد المتوسط ومنصات تحويل الجر.
مواصفات الأجهزة
المعلمة
المواصفة
الموديل
5SHX19L6010
العلامة التجارية
ABB
المنشأ
سويسرا
نوع المنتج
وحدات IGCT ذات التوصيل العكسي
تصنيف الجهد (VDRM)
4500 فولت
تصنيف التيار (ITGQM)
1800 أمبير
قدرة الإطفاء
بدون دائرة تخميد (Snubberless)
دايود مدمج
نعم (توصيل عكسي)
تردد التبديل
محسن للترددات المتوسطة إلى العالية
قوة التثبيت المشبكي
40 كيلو نيوتن
تحمل عابر dv/dt
عالي
تحمل عابر di/dt
عالي
الوزن
2.9 كجم
الأبعاد
أبعاد غلاف الحزمة المضغوطة القياسية لـ 4500 فولت IGCT
درجة حرارة التشغيل
نطاق درجة حرارة وصلة الرقاقة من -40 إلى 125 درجة مئوية
Profinet / شبكات EtherNet/IP التوقعية ودمج المشغل
تتضمن وحدة أشباه الموصلات دايود أحادي متكامل محسّن للتحويل العكسي جنبًا إلى جنب مع تخطيط رقاقة الثايرستور ذي البوابة المُتحكَّم بها. يتيح هذا التكامل الهيكلي الأحادي تبديلًا سريعًا للتيار في اتجاهين دون الحاجة إلى وحدات دايود خارجية متوازية معكوسة، مما يلغي مسارات الحث الضالة بين المكونات المتجاورة. تتميز وحدة البوابة الإلكترونية المحلية بتوافق كامل مع برامج تشغيل ABB ACS المعيارية، مما ينسق تعديل نبضات متعددة الأطوار ومعقدة عبر إعدادات عالية الكثافة للإدخال/الإخراج. تنفذ واجهات الاتصال بالألياف الضوئية تسلسلات تبديل عالية التردد عبر شبكات Profinet أو EtherNet/IP التوقعية، مما يوفر سرعة استجابة للمشغل أقل من ميكروثانية لتقليل تبديد طاقة التبديل.
الأسئلة الشائعة
س: ما هي الفائدة الميكانيكية للتكامل العكسي الموصل في هذه الوحدة؟
ج: من خلال دمج الدايود الحر على نفس ركيزة السيليكون تمامًا مثل الثايرستور ذي البوابة المُتحكَّم بها، تزيل الوحدة وصلات قضبان التوصيل الخارجية والحث الحلقي الضال المرتبط بها. وهذا يقلل من تجاوز الجهد العابر أثناء التحويلات السريعة di/dt.
س: ما هي حدود ضغط التثبيت التي تحكم تجميع هذا الجهاز؟
ج: تتطلب الوحدة قوة تثبيت ميكانيكية موحدة تبلغ 40 كيلو نيوتن بالضبط. تؤدي قوى التثبيت الأقل إلى زيادة المقاومة الكهربائية الداخلية للتلامس وتعرض نقل الحرارة للخطر، بينما يمكن أن يؤدي تجاوز 40 كيلو نيوتن إلى حدوث كسور إجهاد ميكانيكية داخل رقاقة السيليكون.
