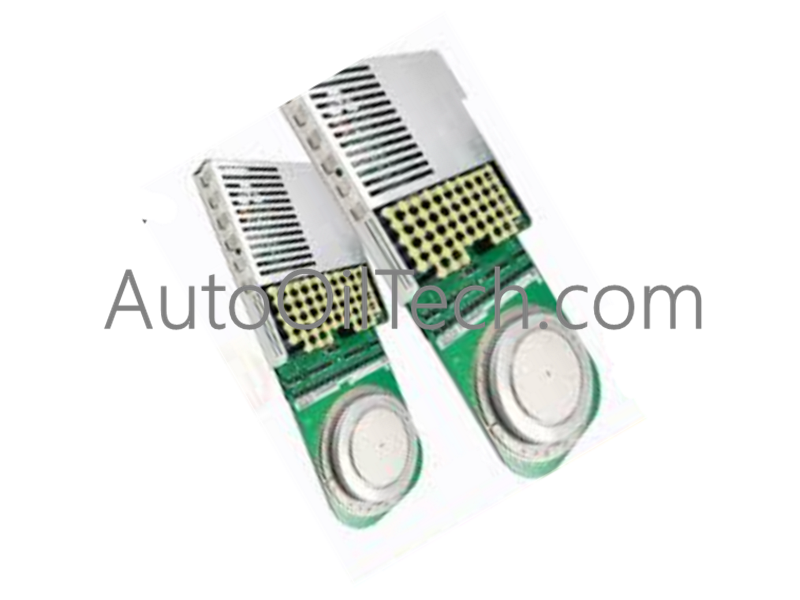

يعمل المكون ABB 5SHX14H4502، والمُدرَج أيضًا تحت اسم 5SHX14H4502 كمقوِّم ثايرستور ذو البوابة المتبادلة المتكاملة والموصل العكسي (IGCT)، وهو مكون مادي مخصص لتبديل أشباه الموصلات عالية الطاقة ومقاطعة الكتلة داخل تحويلات الكهرباء وتصميمات محركات الجهد المتوسط. بتكوينه الذي يعتمد على رقاقة سيليكون عائمة حرة، ينسق هذا الملحق من أشباه الموصلات عمليات إيقاف سريعة وخالية من المرابط عبر محولات الجر وأنظمة نقل الطاقة، محافظًا على معلمات ذروة جهد الإيقاف المتكرر التي تصل إلى 2800 فولت.
مواصفات الجهاز
المعلمة
المواصفات
النموذج
5SHX14H4502
العلامة التجارية
ABB
الأصل
سويسرا
الوزن
2.9 كجم
الأبعاد
غلاف ضغط قياسي يتوافق مع مكدسات تثبيت بقوة 40 كيلو نيوتن
درجة حرارة التشغيل
محدودة حراريًا بقيود وصلة السيليكون؛ ومحسنة للمحركات الصناعية
استهلاك الطاقة
يتم تحديده من خلال تنشيط حلقة سائق وحدة البوابة المحلية
نوع المنتج الأساسي
مقوِّم ثايرستور ذو البوابة المتبادلة المتكاملة والموصل العكسي (IGCT)
ذروة الجهد المتكرر في وضع الإيقاف
2800 فولت
التكوين الهيكلي
تكامل متجانس موصل عكسي (RC)
تقنية أشباه الموصلات
قرص سيليكون عائم حر
زمن تأخير التشغيل (tdon)
< 3 ميكروثانية
زمن تأخير الإيقاف (tdoff)
< 6 ميكروثانية
حد التوقيت الدقيق
< 800 نانوثانية
قوة التثبيت الميكانيكية المطلوبة
40 كيلو نيوتن
الحصانة الكهرومغناطيسية
تصنيف مؤشر عالٍ جدًا
تصنيف الإجهاد البيئي
مقاومة الإشعاع الكوني مصنفة للتعرض على مستوى سطح البحر
واجهة التحكم المنطقي للبوابة
واجهة ألياف بصرية مباشرة مع رابط تغذية راجعة للحالة متكامل
سرعة الاتصال عبر الناقل الخلفي وتكامل النظام
يتجاوز 5SHX14H4502 الهياكل المتوازية التقليدية للناقل الخلفي للاندماج في تكوينات تحكم حتمية عالية السرعة عبر روابط الألياف البصرية المتكاملة، مما يحمي معايير سرعة الاتصال الشاملة من انتشار التأخير أثناء تسلسلات تعديل النبضات عالية التردد. من خلال تفريغ تنفيذ البوابة الداخلية إلى دوائر أجهزة الإرسال والاستقبال الضوئية المحلية، يحقق الوحدة فترات تنفيذ إيقاف سريعة بغض النظر عن دورات المعالج الخارجية. تعزز استراتيجية توجيه الإشارة المعزولة هذه قوة النظام وروتينات قياس كثافة الإدخال/الإخراج، مما يسمح لوحدات ضغط IGCT المتعددة بتشكيل هياكل اتصال متسلسلة مباشرة لتكوينات العاكس عالي الجهد. يضمن تصميم جهاز الإرسال والاستقبال البصري الأصلي التوافق الكامل لوميض البرامج الثابتة مع منصات التحكم الأولية، مما ينشئ رابطًا معزولًا لتغذية الحالة يرسل باستمرار تشخيصات وحدة البوابة إلى عقدة المعالجة المركزية.
