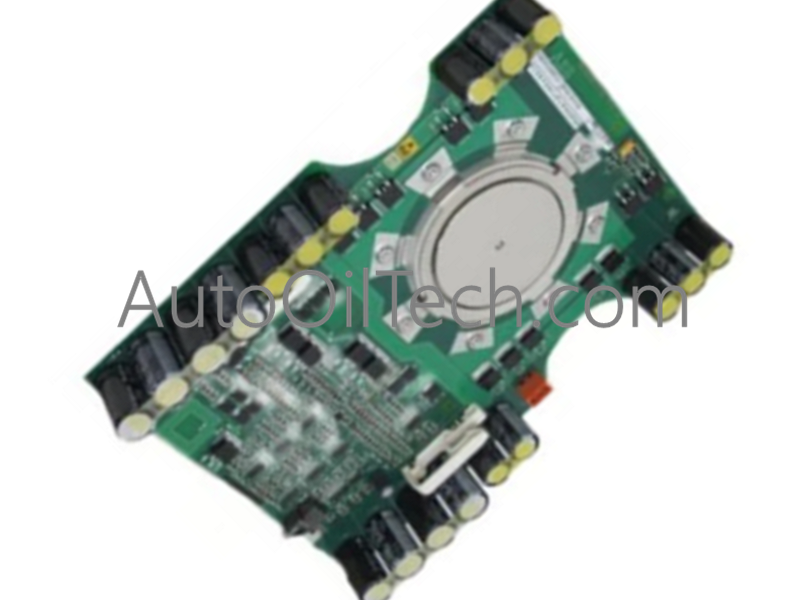

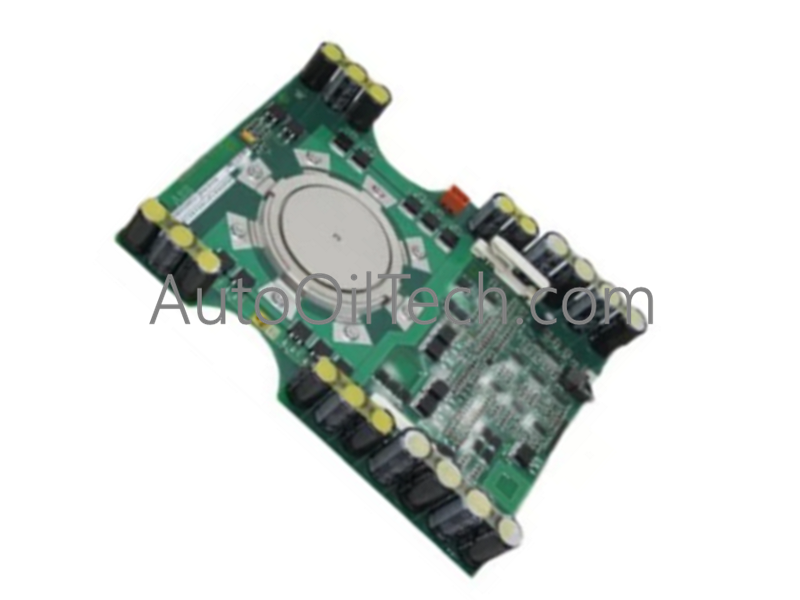

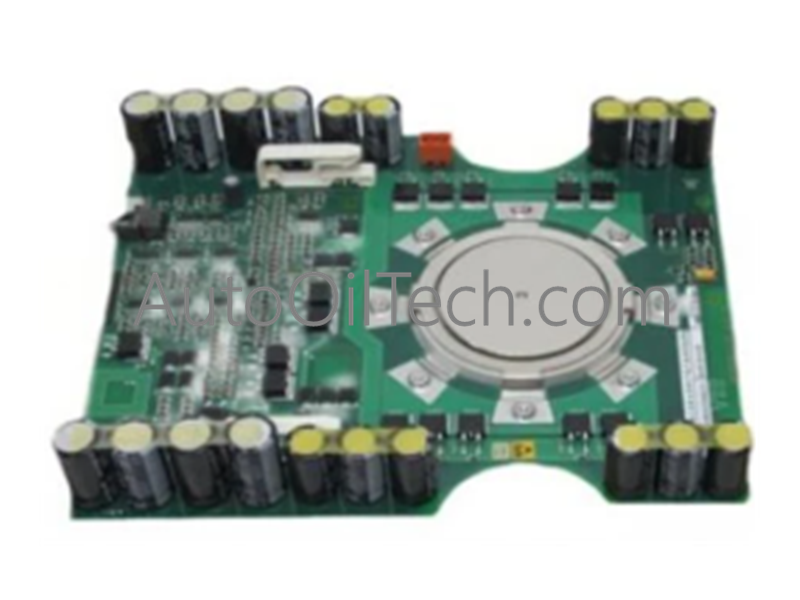

تعمل الوحدة ABB 5SHX0660F0001، والمفهرسة أيضًا باسم الوحدة النمطية ABB 3BHL000386P0101 IGCT، كمكون مادي مخصص لتنفيذ التبديل عالي الطاقة ضمن شبكات محركات التيار المتردد.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
5SHX0660F0001
العلامة التجارية
ABB
المنشأ
سويسرا (CH)
الوزن
1.50 كجم (كتلة الفئة القياسية)
الأبعاد
لمطابقة الهيكل تكوينات 3300 فولت تيار مستمر
درجة حرارة التشغيل
-40 إلى +125 درجة مئوية
استهلاك الطاقة
ينظمه توزيع طاقة وحدة البوابة الخارجية
تصنيف الجهد
3300 فولت تيار مستمر
تصنيف التيار
660 أمبير مستمر
تردد التبديل
يصل إلى 500 هرتز
المقاومة الحرارية
0.03 كلفن/واط من الوصلة إلى العلبة
جهد العزل
يساوي أو يزيد عن 10 كيلو فولت
نوع التركيب
مركب على لوحة الدوائر المطبوعة (PCB)
معرف الجزء البديل
3BHL000386P0101
توافق الفلاش البرمجي وتوسيع كثافة الإدخال/الإخراج
يستخدم تكامل الجهاز توسيع كثافة عالية الطاقة للتفاعل مباشرة مع لوحات التحكم عبر طوبولوجيا المحرك الداخلية. يتطلب تنفيذ أمر البوابة الصحيح مطابقة توافق الفلاش البرمجي الصارم بين وحدة التحكم في المحرك ودوائر التحكم في البوابة المتكاملة للتعامل مع حلقات التبديل عالية التردد 500 هرتز. يضمن هذا التوافق تحكمًا حتميًا في انتقالات التوصيل، مما يمنع انحراف التوقيت أو أخطاء عدم التوافق التي تؤدي إلى تدهور تسلسلات تبديل الثايرستور.
الأسئلة الشائعة
س: ما هي قيود التبريد لهذه الوحدة تحت تشغيل مستمر 660 أمبير؟
ج: تتطلب الوحدة أنظمة تبريد بالهواء القسري أو السائل للحفاظ على معلمات درجة الحرارة من الوصلة إلى العلبة أقل من حد 125 درجة مئوية الحراري. سيؤدي التشغيل بدون تبديد حراري نشط إلى تلف فوري بسبب السخونة الزائدة الموضعية.
س: هل يمكن تبديل هذا التجميع المركب على لوحة الدوائر المطبوعة (PCB) أثناء نشاط الناقل الرئيسي؟
ج: لا. يجب عدم إزالة الوحدة أو إدخالها أبدًا أثناء تطبيق الطاقة. تتطلب هوامش جهد العزل التي تصل إلى 10 كيلو فولت قفل الطاقة بالكامل والتحقق من حالة الطاقة الصفرية قبل أي صيانة أو معالجة مادية.
س: كيف تتعامل الوحدة مع فقدان التبديل عند أقصى تردد 500 هرتز؟
ج: يستخدم المكون بنية الثايرستور المتكاملة المتناوبة البوابة لتحسين مزامنة إيقاف التشغيل، مع الحفاظ على المقاومة الحرارية عند 0.03 كلفن/واط لتقليل فقد التوصيل والتبديل.
