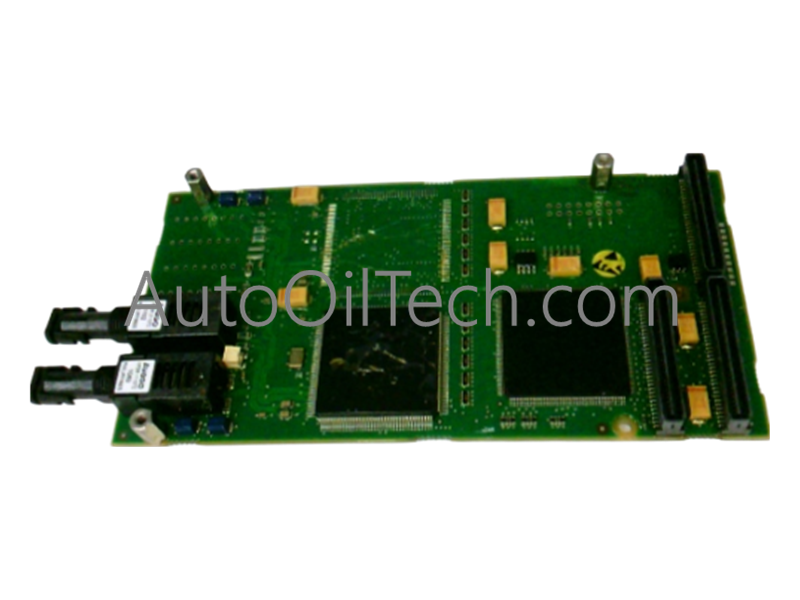

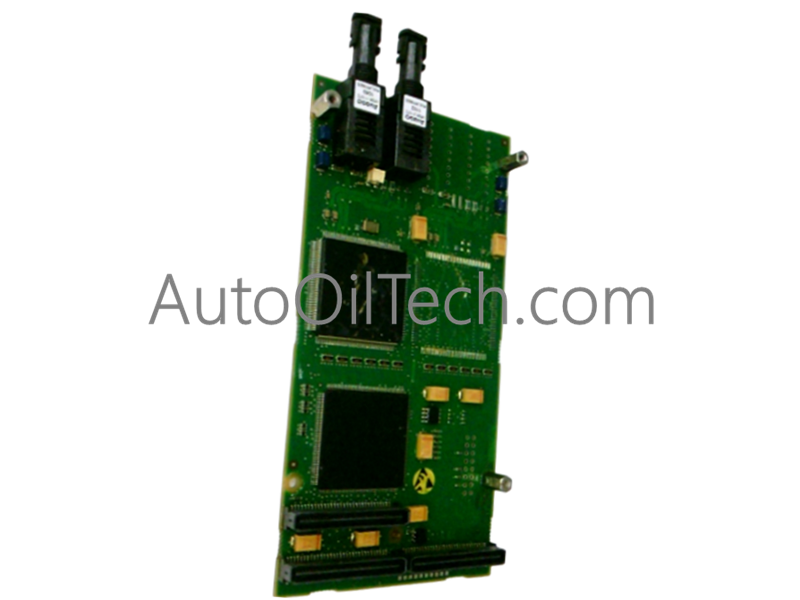

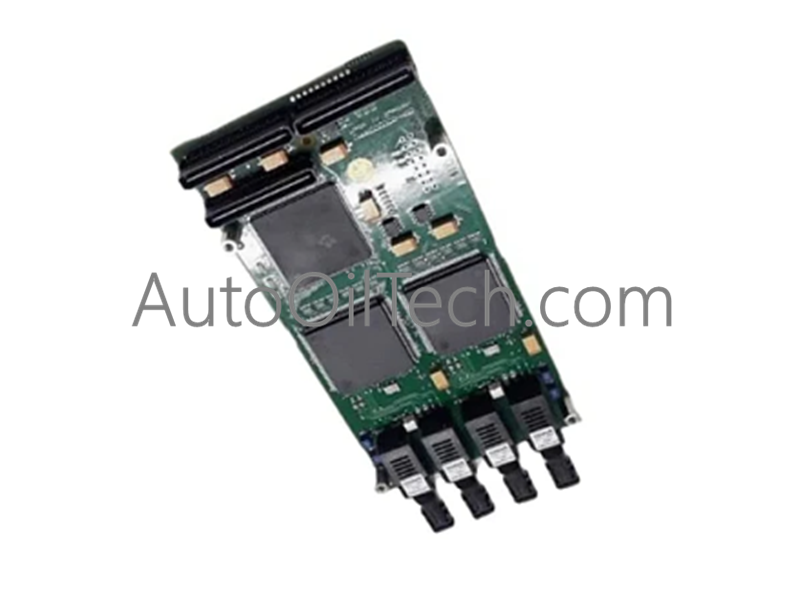

إن ABB 1MRK002305-AAR01 هي وحدة إخراج تناظرية عالية الكثافة ذات 16 قناة لمنصة DCS من نوع System 800xA. توفر هذه الوحدة 16 حلقة تيار معزولة بقيمة 0-20 مللي أمبير أو 4-20 مللي أمبير بدقة 16 بت وبدقة ±0.05%. بفضل العزل الجلفاني، تضمن هذه الوحدة تحكمًا دقيقًا في المشغلات ومحميًا من الارتفاعات المفاجئة في البيئات الصناعية القاسية والمطلوبة.
المواصفات الفنية
الشركة المصنعة: ABB
تعيين رقم الجزء: 1MRK002305-AAR01 (سلسلة النموذج الأساسي: 1MRK002305-AA)
هندسة منصة الأتمتة: ABB System 800xA Control Ecosystem
عدد قنوات الإخراج: 16 قناة عالية الكثافة
نوع واجهة إشارة الإخراج: تنظيم حلقة التيار الثابت
نطاقات إشارة الإخراج القابلة للتكوين: 0 إلى 20 مللي أمبير، 4 إلى 20 مللي أمبير نوافذ صناعية قياسية
دقة التحويل من رقمي إلى تناظري (DAC): معالجة عالية الدقة 16 بت
دقة دقة الأوامر: ±0.05% من المقياس الكامل في ظل الظروف الحرارية الاسمية
المقاومة الداخلية الديناميكية: < 1 أوم (تصميم فائق الانخفاض لدفع تيار مستقر)
معدل تحديث القناة: أخذ عينات عالية السرعة تصل إلى 100 تحديث/ثانية لكل قناة فردية
العزل الكهربائي العابر: عزل جلفاني شامل من القناة إلى الناقل
الطاقة التشغيلية الاسمية للنظام: 24 فولت تيار مستمر
حماية دخول المرفقات الميكانيكية: فئة حماية قياسية IP20
نافذة درجة الحرارة البيئية التشغيلية: -20 درجة مئوية إلى +60 درجة مئوية (-4 درجة فهرنهايت إلى 140 درجة فهرنهايت)
نافذة درجة الحرارة البيئية للتخزين: -40 درجة مئوية إلى +80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)
الرطوبة النسبية المحيطة المستمرة: 0% إلى 95% رطوبة نسبية، حدود مستمرة غير مكثفة
سيناريوهات التطبيقات الصناعية
التركيب الكيميائي والتكرير: تتحكم في صمامات التعديل التناسبي الحرجة ومضخات الجرعات الكيميائية للحفاظ على نسب السوائل الدقيقة وحلقات الضغط والتوازنات الحرارية.
أتمتة محطات الطاقة: تنظم مخمدات هواء الاحتراق الثقيلة، وحلقات التحكم في تغذية المياه، وأوامر نقطة ضبط السرعة لمحركات التردد المتغير (VFDs) على توربينات البخار عالية الضغط.
معالجة المياه ومياه الصرف الصحي: توجه صمامات تعديل التدفق التناسبي ومغذيات المواد الكيميائية عبر صفائف لوحات الإدخال/الإخراج البعيدة الموزعة على نطاق واسع.
تصنيع اللب والورق: تدفع المشغلات الميكانيكية الدقيقة وأجهزة التحكم في سرعة الأسطوانات حيث تكون تعديلات الشد المستمرة في أقل من ثانية مطلوبة لتقليل تمزقات المواد.
