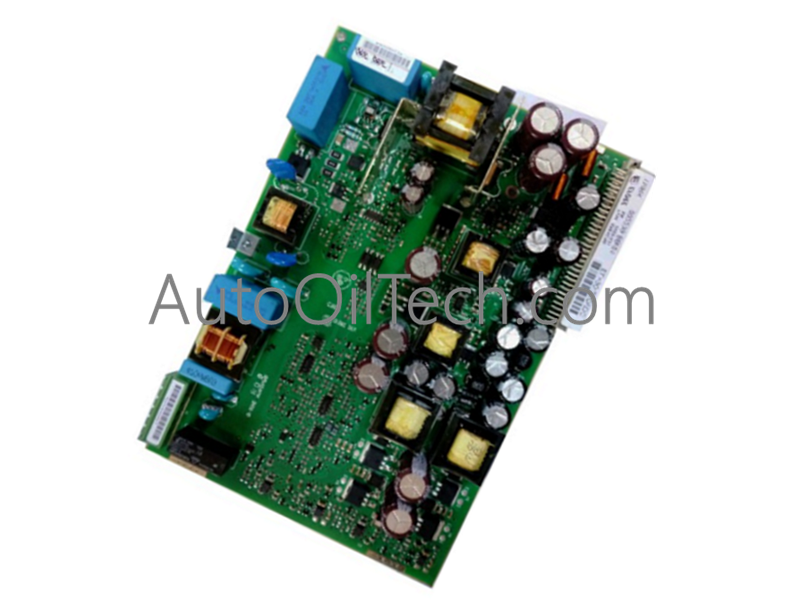

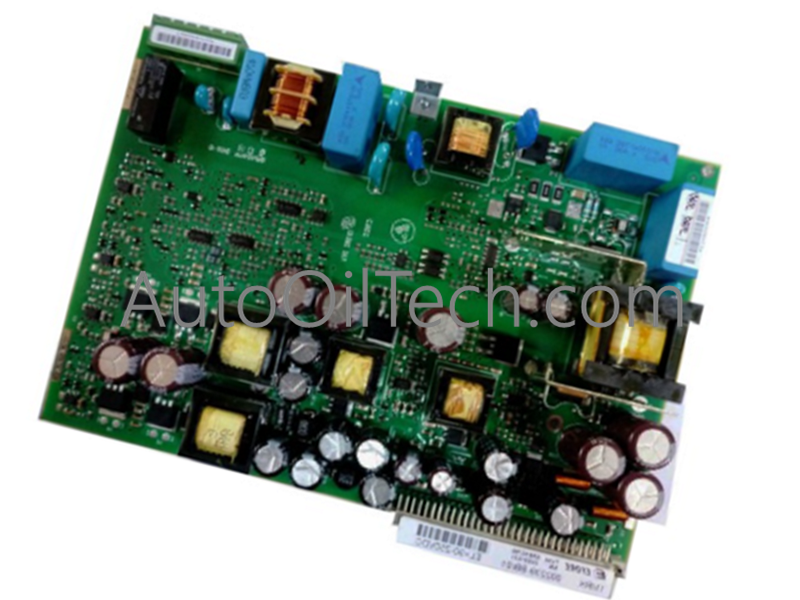

تعمل الوحدة ABB 1MRK002239-BBr04، والمُفهرسة أيضًا باسم وحدة إمداد الطاقة 1MRK002239-BB، كمكون مادي مخصص لتنظيم التيار المستمر إلى التيار المستمر عالي الكفاءة، وتوزيع الطاقة المساعدة، والتحقق المستمر من سكة الإدخال داخل منصات الحماية والأتمتة من سلسلة ABB Relion.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
1MRK002239-BBr04 / 1MRK002239-BB
العلامة التجارية
ABB
المنشأ
موقع عالمي قياسي للمصنع
الوزن
0.53 كجم
الأبعاد
74 مم × 370 مم × 361 مم
درجة حرارة التشغيل
-25 إلى +70 درجة مئوية
استهلاك الطاقة (بدون حمل)
<= 5 واط خط أساسي سلبي
نطاق جهد الإدخال
90-250 فولت تيار مستمر تغذية مساعدة واسعة النطاق
جهد الخرج
24 فولت تيار مستمر (اسمية) سكة منطقية منظمة
قدرة تيار الخرج
2.5 أمبير عادة
كفاءة التحويل
> 90% عند الحمل المقنن الكامل
نوع المنتج
وحدات إمداد الطاقة
فئة حماية الغلاف
IP20
تنسيقات التركيب
حامل ترحيل قابل للتوصيل أو تركيب سكة DIN مقاس 35 مم
سمات التحكم الصناعي والمحركات (PLC/DCS/Drives)
يدير 1MRK002239-BBr04 تحويل الجهد الهابط ذي الوضع المتبدل عالي التردد والمراقبة المستمرة للحمل مباشرة عبر واجهة اللوحة الخلفية للرف الفرعي الداخلي. لتوفير سكة منطقية مساعدة ثابتة بجهد 24 فولت تيار مستمر لبطاقات المعالجة المجاورة وكتل الاتصالات في وقت واحد دون تبديد حراري عالٍ، تتميز الوحدة بتصميم عالي الكفاءة يعمل فوق 90%. يقلل مسار التحويل المنظم هذا من تقلبات الجهد الأساسي الواسعة (90-250 فولت تيار مستمر)، مما يضمن عدم تأثر روتينات التحقق من سرعة اتصالات اللوحة الخلفية تمامًا بتقلبات بنك البطارية أو مصدر المحطة الفرعية.
نظرًا لأن بطاقة البنية التحتية للطاقة هذه تحافظ على حلقات مراقبة الأخطاء الحرجة داخل بيئات المحطات الفرعية، فإن تصميمها يتضمن درعًا متقدمًا للتوافق الكهرومغناطيسي (EMC). تمنع شبكات المرشحات الداخلية ارتفاعات الوضع الشائع عالية التردد والضوضاء التبديل الصناعية من المرور إلى نواة المعالجة ذات الجهد المنخفض. يحافظ تصميم الوحدة على ملفات تعريف توافق فلاش البرامج الثابتة المطلقة عبر الأنظمة المتصلة، مما يتيح تعديلات مرونة كثافة الإدخال/الإخراج دون إدخال جهد تموج في شبكات Profinet / EtherNet/IP المحددة، وبالتالي قمع تلف البيانات ومنع مهلات نقل اللوحة الخلفية.
