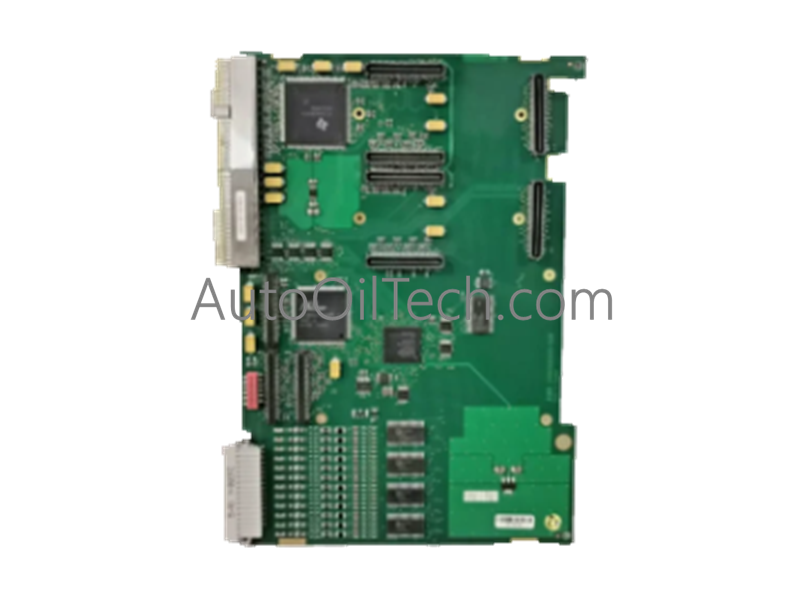

يعمل ABB 1MRK002133-ACr07، والمفهرس أيضًا باسم الوحدة الرقمية التناظرية 1MRK002133-AC، كمكون أجهزة عالي الدقة لاكتساب البيانات متعدد القنوات ومعالجتها وتوجيه القياس عن بعد المحلي ضمن منصات الأجهزة الإلكترونية الذكية (IED) من سلسلة ABB Relion 670.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
1MRK002133-ACr07 / 1MRK002133-AC
العلامة التجارية
ABB
الأصل
موقع عالمي قياسي للمصنع
الوزن
0.76 كجم
الأبعاد
200 مم × 100 مم × 30 مم
درجة حرارة التشغيل
-40 إلى +70 درجة مئوية
جهد الإدخال
قضيب نظام تيار مستمر 24 فولت
سعة الذاكرة المدمجة
256 كيلوبايت
نوع المنتج
وحدات الإدخال/الإخراج المختلطة (الوحدة الرقمية التناظرية)
القنوات التناظرية
12 قناة ADC مستقلة عالية الدقة
كثافة القناة المنفصلة
16 مدخلًا رقميًا، 16 مخرجًا رقميًا
واجهات الاتصال
منفذ إيثرنت، واجهة تسلسلية RS-485
توافق المنصة
أجهزة IED من سلسلة ABB Relion 670
سمات التحكم الصناعي والمحركات (PLC/DCS/Drives)
يدير 1MRK002133-ACr07 ترجمة مصفوفة تناظرية إلى رقمية عالية الدقة والتحقق المستمر من السجل المنفصل مباشرة عبر واجهة اللوحة الخلفية للرف الفرعي الثانوي. لمعالجة 12 قناة استشعار تناظرية مستقلة جنبًا إلى جنب مع 16 مدخلًا رقميًا و 16 مخرجًا رقميًا في وقت واحد دون انحراف التعليمات أو تأخير انتشار المرحلة، تقوم الوحدة بتوزيع حلقات المعالجة من خلال ذاكرة تخزين مؤقت مدمجة بسعة 256 كيلوبايت. يقوم إطار المحول عالي السرعة بأخذ عينات من أشكال موجات التيار المتردد وحلقات الأجهزة، مما يضمن بقاء روتين التحقق من سرعة اتصال ناقل اللوحة الخلفية متزامنًا تمامًا مع خوارزميات الترحيل الوقائي في الوقت الفعلي.
نظرًا لأن بطاقة معالجة الإشارات المختلطة هذه تعمل ضمن محطات فرعية عالية الجهد وشبكات عمليات حرجة، فإن تصميمها الداخلي يفرض معلمات عزل جلفاني صارمة عبر جميع الواجهات الفيزيائية. تحافظ البنية الإلكترونية على ملفات تعريف توافق فلاش البرامج الثابتة المطلقة مع عقد الأتمتة المضيفة، مما يسمح بخطافات تسجيل مباشرة عبر روابط إيثرنت المادية وحلقات تسلسلية RS-485 متعددة النقاط. يتيح ذلك تكوينات قياس كثافة الإدخال/الإخراج القابلة للتوسع عبر شبكات Profinet / EtherNet/IP الحتمية، مما يمنع حقن الضوضاء الكهربائية ويمنع انتهاء مهلة نقل اللوحة الخلفية تحت التقلبات الحرارية الشديدة من -40 إلى +70 درجة مئوية.
