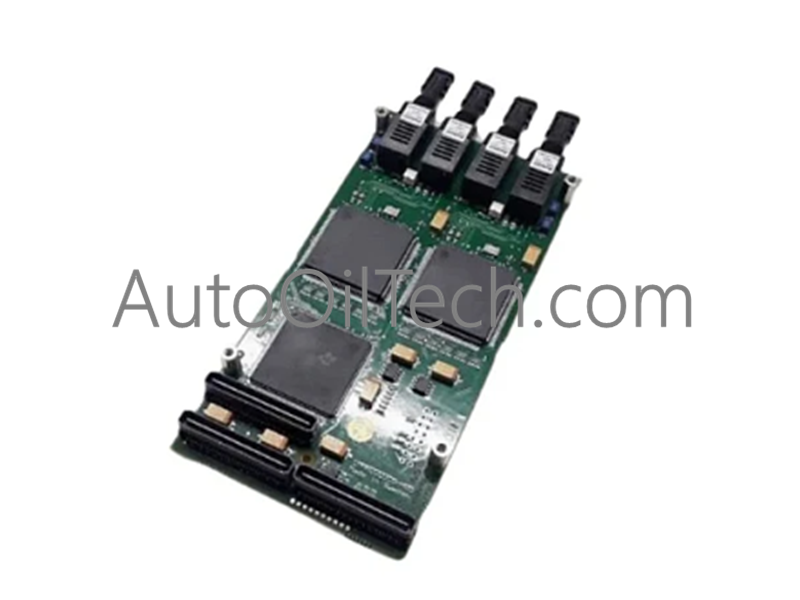

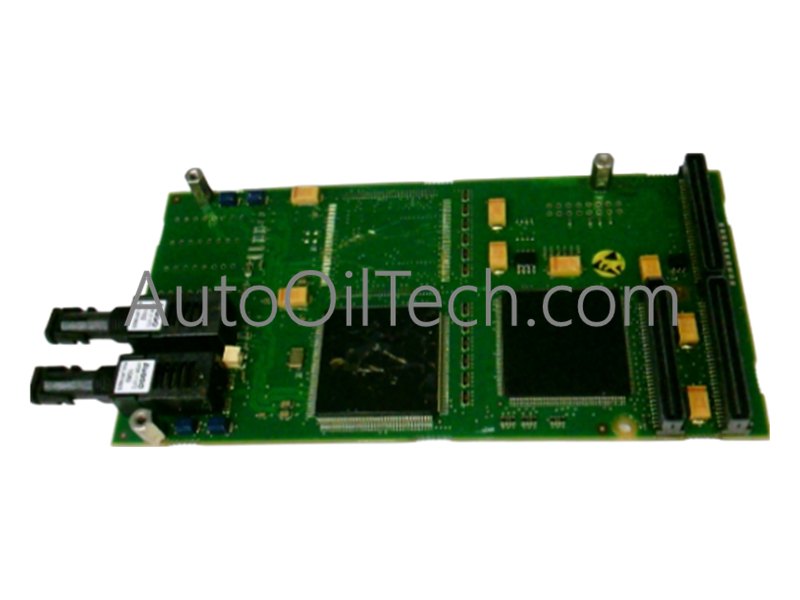

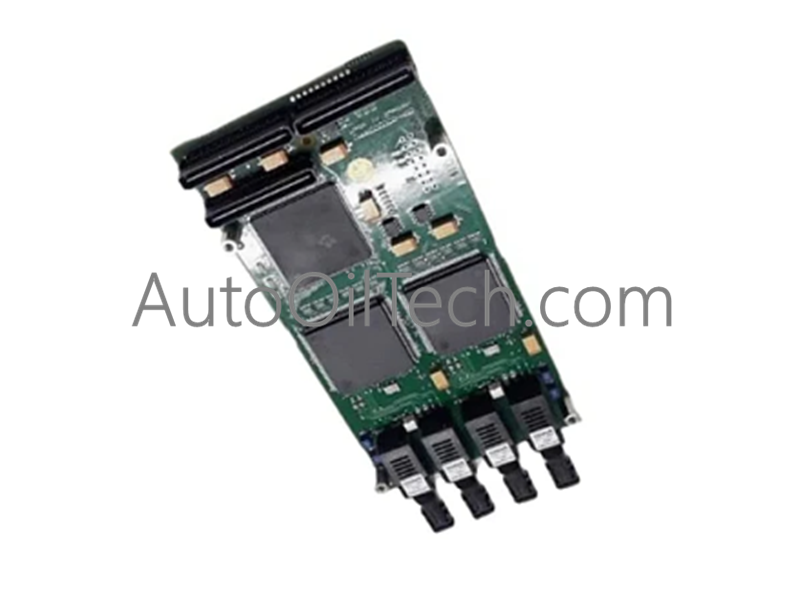

تعمل الوحدة ABB 1MRK001608-CBr00، والمدرجة أيضًا ضمن الكتالوج باسم 1MRK001608-CB، كوحدة اتصال تسلسلية، وهي مكون أجهزة مخصص لترجمة البيانات التسلسلية المحلية وتوجيه الحلقات البصرية متعددة البروتوكولات ضمن منصات حماية ABB وأنظمة أتمتة المحطات الفرعية.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
1MRK001608-CBr00 / 1MRK001608-CB
العلامة التجارية
ABB
المنشأ
سويسرا
الوزن
1.52 كجم
الأبعاد
74 ملم × 370 ملم × 361 ملم
درجة حرارة التشغيل
معتمدة للتدرجات الحرارية الصناعية القياسية للمحطات الفرعية
استهلاك الطاقة
تُستمد طاقة المنطق مباشرة عبر تجميع اللوحة الخلفية للرف الفرعي الداخلي
نوع المنتج
وحدات الاتصال
واجهة الطبقة المادية
منافذ وسائط واجهة ألياف بصرية زجاجية
دعم مكدس البروتوكول الأصلي
SPA, LON, DNP, IEC 60870-5-103
فئة حماية الغلاف
IP20
إطار التركيب
تصميم وحدة قابلة للتوصيل لرفوف مرحلات ABB القياسية
سمات التحكم الصناعي والمحركات (PLC/DCS/Drives)
يدير 1MRK001608-CBr00 طبقات التسلسل البصري والتحقق المستمر من مسار الإشارة مباشرة عبر واجهة الشبكة المحلية. لتحويل إطارات البيانات من قنوات المنطق الداخلية ونقل بروتوكولات المحطات الفرعية في وقت واحد دون تأخير في السجل أو تجزئة حزم البيانات، تستخدم الوحدة نواة معالج اتصالات عالية السرعة مقترنة بدوائر جهاز إرسال واستقبال ألياف زجاجية مخصصة. تقوم هذه الواجهة البصرية بترجمة البتات الإلكترونية إلى نبضات ضوئية، مما يحافظ على مسارات اتصال مستقرة عبر تكوينات الشبكة القديمة والحديثة مع مطابقة حدود التوقيت الحتمية لأنظمة SCADA المضيفة.
نظرًا لأن بطاقة الاتصال هذه تربط مرحلات الحماية الحيوية بمنصات الإشراف عن بعد عبر الشبكات البصرية، فإن بنيتها المادية تفرض عزلًا كهربائيًا مطلقًا بين التشغيلات الميدانية الخارجية وناقل الوحدة الداخلي. تحافظ دارات جهاز الإرسال والاستقبال على ملفات تعريف توافق الفلاش الثابت المطلقة عبر شبكات Profinet / EtherNet/IP الحتمية المتصلة، وتخطيطات IEC 60870-5-103 الأصلية، وحلقات SPA/LON القديمة. وهذا يتيح خيارات مرنة لتوسيع كثافة الإدخال/الإخراج عبر تجميع الرف دون إحداث انحراف في مرحلة البيانات أو التسبب في مهلات ارتباط الشبكة أثناء الأحداث العابرة لشبكة الطاقة الرئيسية.
