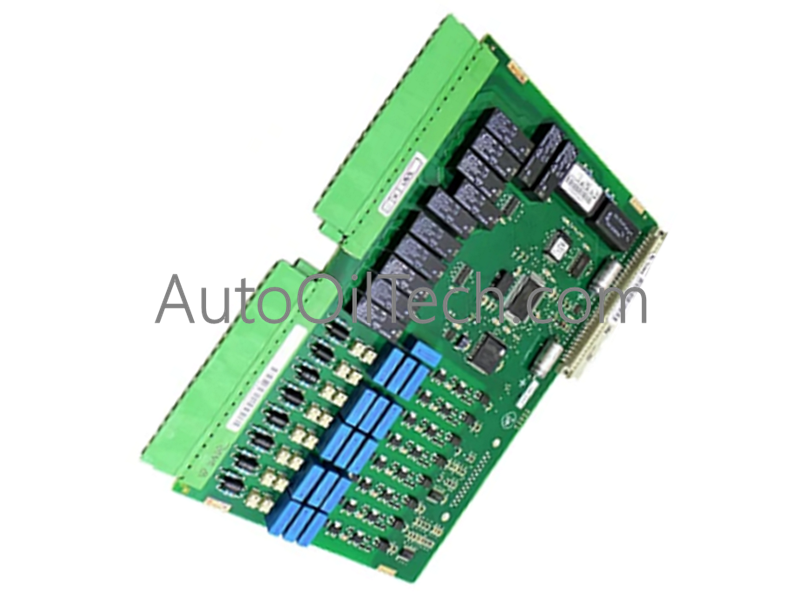

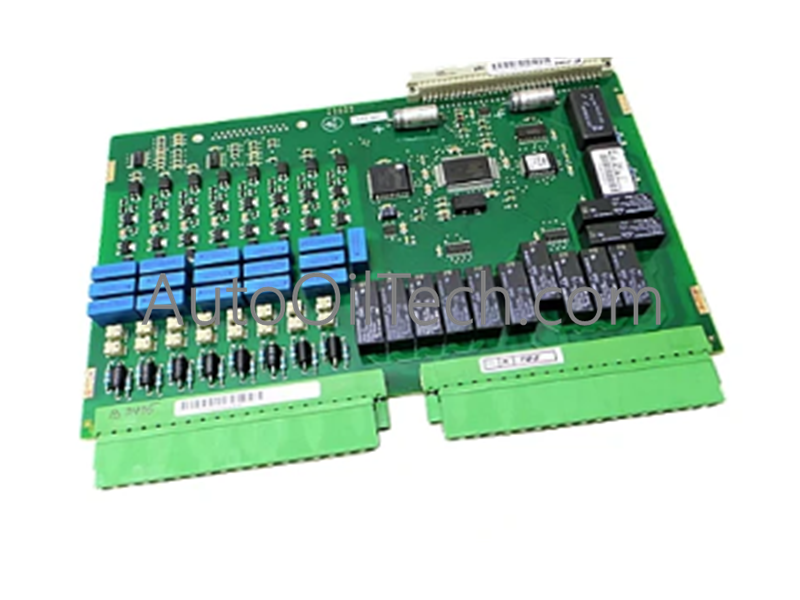

تُعد وحدة ABB 1MRK000508-CDr09، والمفهرسة أيضًا باسم وحدة PLC 1MRK000508-CD، بمثابة مكون مادي مخصص لمعالجة الإشارات الرقمية المحلية وتوجيه الاتصالات متعددة البروتوكولات داخل منصات الأتمتة الصناعية من ABB.
المواصفات الفنية للمعدات
المعلمة
المواصفة
النموذج
1MRK000508-CDr09 / 1MRK000508-CD
العلامة التجارية
ABB
المنشأ
السويد
الوزن
كتلة وحدة طرفية مدمجة قياسية
الأبعاد
أبعاد وحدة طرفية قياسية
درجة حرارة التشغيل
-40 إلى +70 درجة مئوية
جهد الإدخال
قضيب إمداد قياسي 24 VDC
استهلاك الطاقة
سحب تيار على مستوى المنطق مشتق من قاعدة الوحدة الطرفية
نوع المنتج
وحدات PLC (وحدة توسعة تناظرية / وحدة PLC)
سعة الذاكرة الداخلية
256 كيلوبايت
كثافة القنوات المنفصلة
16 مدخل رقمي، 16 مخرج رقمي
واجهات الاتصال المادية
منفذ إيثرنت، واجهة تسلسلية RS-485
وظيفة التشخيص
كشف الأخطاء في الأجهزة المدمجة ومراقبة سلامة النظام
سمات التحكم الصناعي والمحركات (PLC/DCS/Drives)
يدير 1MRK000508-CDr09 الانتقالات الثنائية عالية السرعة والتحقق المستمر من قناة الاتصال مباشرة عبر واجهة اللوحة الخلفية المحلية. لتنفيذ مسوحات حالة منفصلة متعددة القنوات وتوجيه بروتوكولات الشبكة بشكل متزامن دون تأخير في التعليمات أو تدهور الإطار، ينسق محرك التنفيذ الداخلي كتل البيانات عبر ذاكرة تخزين مؤقت بسعة 256 كيلوبايت. يتعامل تخطيط الذاكرة هذا مع متغيرات التسجيل عبر المدخلات الرقمية الـ 16 والمخرجات الرقمية الـ 16، مما يضمن بقاء سرعة الاتصال عبر ناقل اللوحة الخلفية مستقرة تحت تقلبات واسعة في درجات الحرارة من -40 إلى +70 درجة مئوية.
نظرًا لأن هذه الوحدة ذات التنسيق الطرفي تتصل بالأنظمة الفرعية الحيوية في قطاعات الطاقة والبحرية والنقل، فقد تم تصميم تصميمها المادي لتوسيع كثافة الإدخال/الإخراج بمرونة داخل اللوحات محدودة المساحة. يوفر برنامج الوحدة الثابت طبقات تسلسلية أصلية متعددة البروتوكولات، لتنفيذ أوامر الاتصال عبر قنوات إيثرنت وRS-485 التسلسلية المادية. تحافظ هذه الواجهة على توافق كامل لفلاش البرامج الثابتة مع عقد الأتمتة المضيفة، مما يسمح بالربط المباشر عبر شبكات Profinet / EtherNet/IP الحتمية دون إحداث مهل زمنية لحزم البيانات أو أخطاء تكافؤ الخط أثناء تشخيص النظام عبر الإنترنت.
