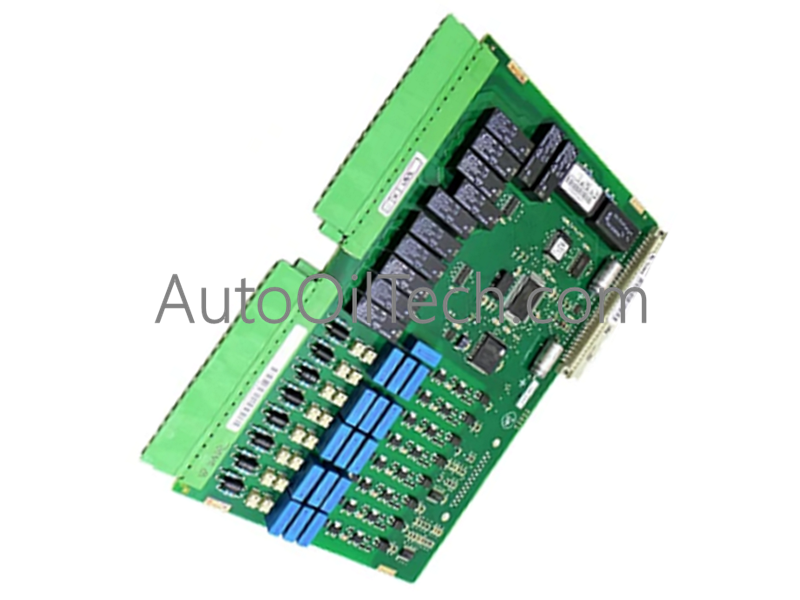

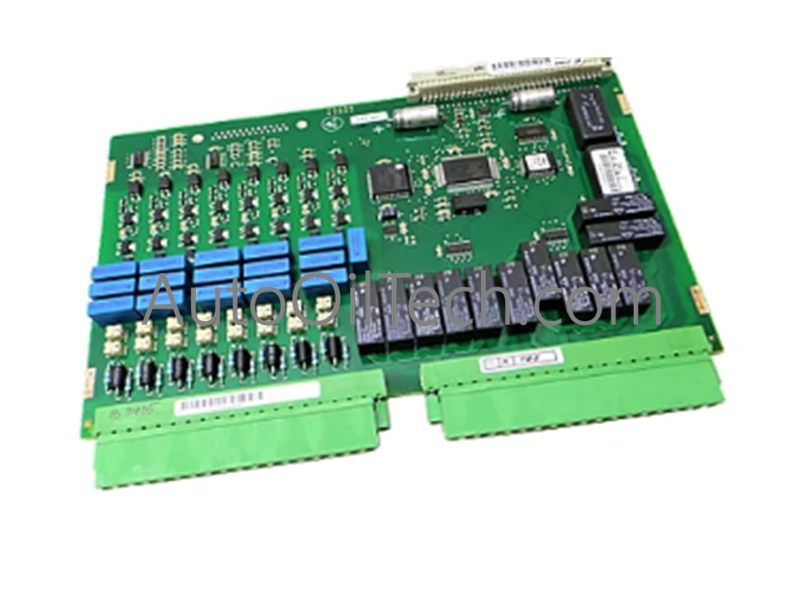

وحدة ABB 1MRK000284-AA هي وحدة إدخال ثنائية قوية وعالية الكثافة ذات 24 قناة مصممة كمكون أساسي لعائلة حماية وتحكم ABB Relion الموثوقة عالميًا. صممت هذه الوحدة لالتقاط حالات التشغيل/الإيقاف السريعة من مفاتيح الحد الميكانيكية، وأزرار إيقاف الطوارئ، وأجهزة الاستشعار الصناعية، وتضمن قياس الإشارة بدقة ميلي ثانية لحماية نظام الطاقة وأتمتة المحطات الفرعية.
المواصفات الفنية
المصنع: ABB
رقم القطعة / رمز الجهاز: 1MRK000284-AA
عائلة المنتج: نظام الحماية والتحكم من سلسلة Relion
الوظيفة الأساسية: عقدة اكتساب إدخال ثنائي عالية الكثافة
عدد قنوات الإدخال: 24 مدخلًا ثنائيًا قابلاً للتكوين بشكل مستقل
نطاق جهد الإدخال التشغيلي: من 24 فولت تيار مستمر إلى 250 فولت تيار مستمر (يعتمد على تكوين برنامج الجهاز)
نوع تلامس الإخراج الإضافي: تصميم مرحل ميكانيكي بتلامس جاف
سعة تلامس الإخراج: 2 أمبير كحد أقصى للتيار المستمر عند 250 فولت تيار متردد
حاجز العزل الغلفاني: عزل غلفاني من قناة إلى قناة ومن قناة إلى ناقل
البنية التحتية للتركيب: تثبيت قياسي على سكة DIN بحجم 35 مم أو تركيب داخلي مدمج
القياس عن بعد المحلي وواجهة المستخدم الرسومية: مصابيح LED مدمجة لحالة التشخيص لكل قناة وزر اختبار مادي محلي
تصنيف دخول الغلاف الميكانيكي: فئة حماية قياسية IP20
الحدود الحرارية البيئية الممتدة: -40 درجة مئوية إلى +70 درجة مئوية (-40 درجة فهرنهايت إلى 158 درجة فهرنهايت)
يتم نشر ABB 1MRK000284-AA داخل حجرات التحكم ذات الجهد المنخفض لقواطع الدوائر عالية الجهد، ومفاتيح التوليد، وأكشاك فرز الشبكة المركزية.
داخل محطات نقل الطاقة على نطاق واسع، تعمل كواجهة رئيسية حرجة لجمع البيانات لمراقبة الخلايا الآلية. عندما ينفتح قاطع جهد عالي، تتغير تلامسات الموضع الإضافية على الفور؛ تلتقط 1MRK000284-AA هذا الانتقال بالملي ثانية عبر مدخلاتها المعزولة وتوجه القياس الثنائي عن بعد عبر اللوحة الخلفية الداخلية لـ Relion. يتيح ذلك لنظام SCADA المركزي تنفيذ منطق التعشيق الآلي، وتسجيل تسلسل الفصل، وتحويلات الناقل في حالات الطوارئ بأمان من وحدة تحكم عن بعد.
