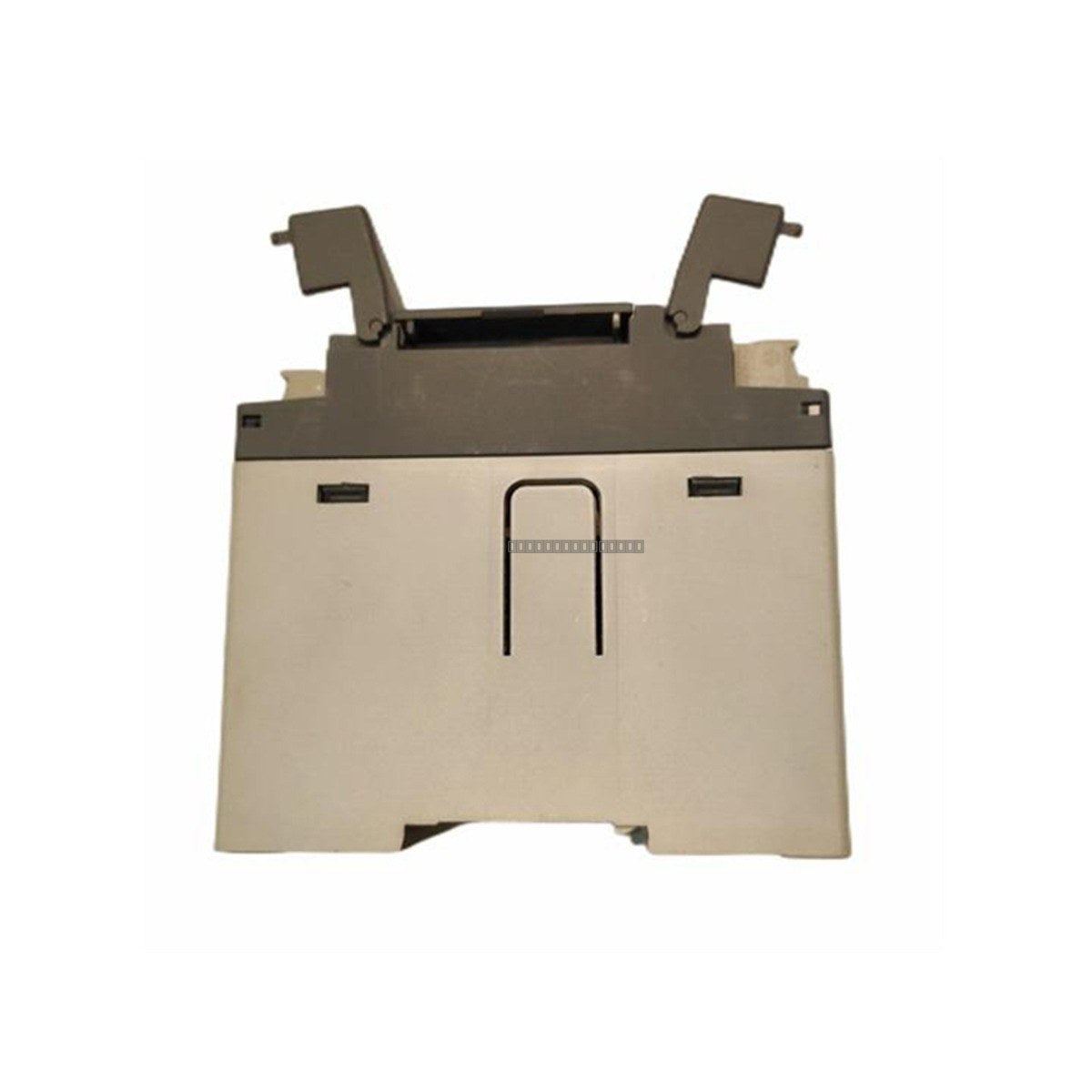

ABB 07KR51 هي وحدة أساسية مدمجة ضمن سلسلة Advant Controller 31 (AC31). تم تصميم هذه الوحدة للتحكم الآلي الصناعي ومهام التحكم، وتوفر منصة قوية لإدارة إشارات الإدخال/الإخراج الرقمية والتناظرية في التطبيقات صغيرة ومتوسطة الحجم. تعمل كوحدة معالجة مركزية قادرة على تنفيذ برامج المستخدم المخزنة في ذاكرة الفلاش EPROM، مما يضمن التشغيل الموثوق به في بيئات صناعية متنوعة.
الميزات
دعم مدمج لمصدر طاقة تيار مستمر 24 فولت.
مجهز بـ 6 مخرجات مرحل للتحكم المباشر في الحمل.
يدعم مدخلات عدادات الأجهزة عالية السرعة حتى 7 كيلو هرتز.
سعة إدخال/إخراج قابلة للتوسيع تدعم ما يصل إلى 1000 نقطة إدخال/إخراج رقمية وتكوينات إدخال/إخراج تناظرية واسعة النطاق.
ذاكرة فلاش EPROM غير متطايرة لتخزين البرنامج بشكل آمن.
المواصفات الفنية
طراز المنتج
07KR51 / 1SBP260010R1001
جهد الإمداد
24 فولت تيار مستمر
سعة الذاكرة (برنامج المستخدم)
34 كيلو بايت
سعة الذاكرة (بيانات المستخدم)
4.4 كيلو بايت
الحد الأقصى للإدخال/الإخراج الرقمي
1000
الحد الأقصى للإدخال/الإخراج التناظري
258 مدخل تناظري / 224 مخرج تناظري
مخرجات المرحل
6
الحد الأقصى لتردد العداد
7 كيلو هرتز
تيار الخرج
2 أمبير
ارتفاع التشغيل
حتى 2000 متر
إرشادات التركيب
تأكد من تركيب وحدة التحكم في بيئة نظيفة وجافة مع تهوية كافية لمنع ارتفاع درجة الحرارة.
استخدم كابلات محمية لجميع وصلات الإدخال/الإخراج لتقليل التداخل الكهرومغناطيسي (EMI).
تحقق من فصل مصدر الطاقة قبل إجراء أي توصيلات أو استبدال للوحدة.
تأكد من تأريض هيكل وحدة التحكم بشكل صحيح بنقطة مرجعية مشتركة للحفاظ على سلامة الإشارة.
اتبع القوانين الكهربائية المحلية وأدلة تركيب أجهزة ABB فيما يتعلق بعزم الربط ومتطلبات مقياس السلك.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ 07KR51؟ 07KR51 هي وحدة تحكم أساسية لنظام ABB Advant Controller 31، تستخدم لمعالجة المنطق وإدارة الإدخال/الإخراج في أنظمة التحكم الآلي.
هل يمكن توسيع سعة الإدخال/الإخراج؟ نعم، تدعم سلسلة AC31 وحدات التوسيع للوصول إلى أقصى عدد محدد من نقاط الإدخال/الإخراج الرقمية والتناظرية.
ما نوع الذاكرة التي تستخدمها هذه الوحدة؟ تستخدم الوحدة ذاكرة فلاش EPROM لتخزين برنامج المستخدم، مما يسمح بالاحتفاظ بالبيانات بشكل موثوق وغير متطاير.
