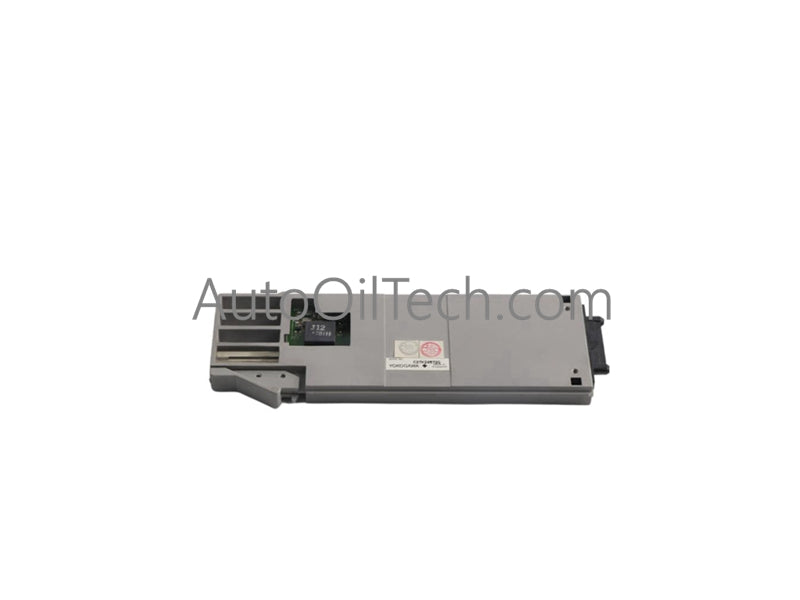

AAM11B | يوكوجاوا | وحدة إدخال التيار/الجهد

في الأوراق المالية!
  • Part Number: AAM11B
  • Brand: Yokogawa
  • Type: وحدة إدخال التيار/الجهد
  • Dimensions: 3.2 × 10.7 × 13 سم
  • Country of Origin: اليابان
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Gray
  • Silver
Power Source
  • AC-powered
  • DC-powered
Controller Design
  • Modular
  • Compact
Tags: Current/Voltage Input Module , DCS

وصف المنتج

الوصف

يعمل Yokogawa AAM11B كوحدة إدخال تيار/جهد مصممة لاستقبال إشارات تيار مستمر تتراوح من 0-20 مللي أمبير، مع إمكانية توفير طاقة للمرسل، وإخراج جهد إضافي، وإعدادات نطاق الإدخال المحددة بواسطة البرنامج.

المواصفات الفنية للأجهزة

  • النموذج: AAM11B

  • العلامة التجارية: Yokogawa

  • المنشأ: اليابان

  • الوزن: لم يحدد

  • الأبعاد: لم تحدد

  • درجة حرارة التشغيل: لم تحدد

  • استهلاك الطاقة: ≤300 مللي أمبير عند 5.0 فولت تيار مستمر

  • إشارة الإدخال: 0-20 مللي أمبير تيار مستمر (مدعومة من طاقة المرسل)

  • مقاومة الإدخال: 250 أوم

  • التيار المسموح به للإدخال: ≤40 مللي أمبير تيار مستمر

  • مصدر طاقة المرسل: 25.0 إلى 25.5 فولت تيار مستمر (حد 60 مللي أمبير تيار مستمر)

  • خرج الجهد الإضافي: 1 إلى 5 فولت تيار مستمر؛ مقاومة خرج ≤1 أوم؛ مقاومة حمل ≥10 كيلو أوم؛ أرضية نظام مشتركة

  • استخلاص الجذر التربيعي: متاح حسب المواصفات

  • تقييم الدقة: إدخال الجهد ±4 مللي فولت؛ إدخال التيار ±16 ميكرو أمبير؛ خرج إضافي ±12 مللي فولت

  • تأثير التغير البيئي: 10 درجات مئوية ← إدخال الجهد ±4 مللي فولت و±0.15% من القيمة؛ إدخال التيار ±32 ميكرو أمبير؛ خرج إضافي ±24 مللي فولت

  • فترة تحديث البيانات: 50 مللي ثانية

  • عزل الإشارة: إشارات الإدخال معزولة بين الأنظمة

  • جهد التحمل: 1500 فولت تيار متردد/دقيقة

  • التركيب: مأخذ وحدة الإدخال/الإخراج

  • الأسلاك: اتصال طرفي برغي M4

  • إعدادات إشارة الإدخال: قابلة للتكوين عبر البرنامج

بروتوكول حلقة HART 4-20 مللي أمبير

يدعم AAM11B التكامل مع بروتوكول حلقة HART 4-20 مللي أمبير، مما يتيح استقبال إشارات التيار والجهد بشكل محدد. يتم عزل إشارات الإدخال بين الأنظمة بقدرة تحمل 1500 فولت تيار متردد/دقيقة. يوفر خرج الجهد الإضافي إمدادًا مرجعيًا مستقرًا، بينما يمكن تمكين استخلاص الجذر التربيعي عبر البرنامج لمعالجة إشارة التدفق.

الأسئلة المتكررة (FAQ)

س: هل يمكن لـ AAM11B توفير الطاقة للمرسلات المتصلة؟ ج: نعم، توفر الوحدة 25.0 إلى 25.5 فولت تيار مستمر مع حد تيار يبلغ 60 مللي أمبير تيار مستمر.

س: كيف يؤثر تغير درجة الحرارة المحيطة على دقة القياس؟ ج: يؤدي تغير 10 درجات مئوية إلى انحراف ±4 مللي فولت لإدخال الجهد، وانحراف ±32 ميكرو أمبير لإدخال التيار، وانحراف ±24 مللي فولت للخرج الإضافي.

س: هل استخلاص الجذر التربيعي متاح لإشارات قياس التدفق؟ ج: نعم، يمكن تحديد استخلاص الجذر التربيعي عبر إعدادات البرنامج.

إرشادات التركيب الميداني

  • قم بتركيب الوحدة بإحكام في مأخذ وحدة الإدخال/الإخراج.

  • قم بتوصيل الأسلاك بالكتل الطرفية باستخدام براغي M4 بعزم دوران مناسب.

  • حافظ على تأريض الدرع عند نقطة واحدة لمنع حلقات الأرض.

  • افصل أسلاك الإشارة عن كابلات الجهد العالي لتقليل التداخل.

  • قم بتكوين نطاقات إشارة الإدخال واستخلاص الجذر التربيعي عبر البرنامج قبل التشغيل.
