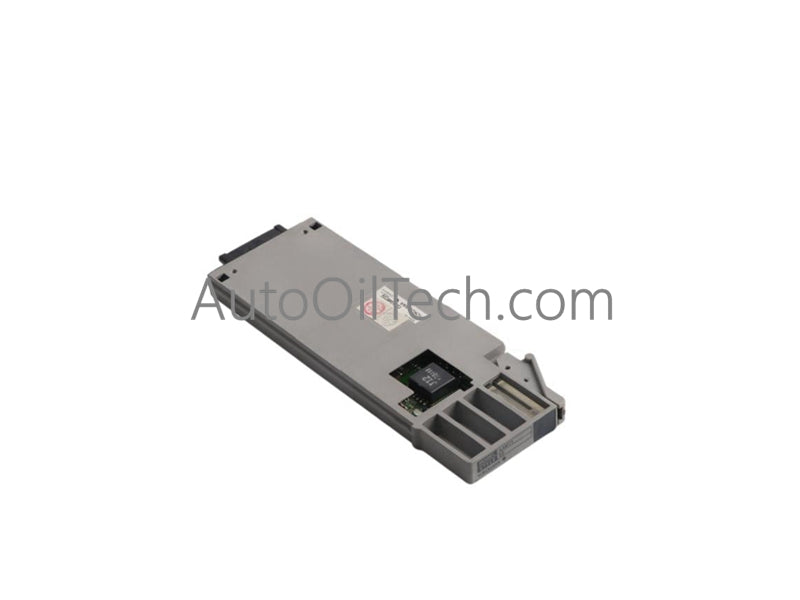

تعمل وحدة Yokogawa AAM10 كوحدة إدخال للتيار/الجهد مصممة لاستقبال إشارات 1-5 فولت تيار مستمر و 4-20 مللي أمبير تيار مستمر، مع إمكانية توفير الطاقة للمرسل وإعدادات نطاق الإدخال المحددة برمجيًا.
المواصفات الفنية للمعدات
الموديل: AAM10
العلامة التجارية: Yokogawa
المنشأ: اليابان
الوزن: غير محدد
الأبعاد: غير محددة
درجة حرارة التشغيل: غير محددة
استهلاك الطاقة: ≤250 مللي أمبير عند 5.0 فولت تيار مستمر
إشارة الإدخال: 1-5 فولت تيار مستمر؛ 4-20 مللي أمبير تيار مستمر (يدعم طاقة المرسل)
مقاومة الإدخال: 1 ميغا أوم (100 كيلو أوم عند إيقاف التشغيل)؛ 250 أوم لإدخال التيار
الجهد/التيار المسموح به للإدخال: -10 إلى 30 فولت تيار مستمر؛ ≤40 مللي أمبير تيار مستمر
مصدر طاقة المرسل: 25.0 إلى 25.5 فولت تيار مستمر (حد ≤60 مللي أمبير تيار مستمر)
تأثير التغير البيئي: 10 درجات مئوية ← إدخال الجهد ±8 مللي فولت؛ إدخال التيار ±32 ميكرو أمبير؛ خرج مساعد ±24 مللي فولت
فترة تحديث البيانات: 50 مللي ثانية
عزل الإشارة: إشارات الإدخال معزولة بين الأنظمة
جهد التحمل: 1500 فولت تيار متردد/دقيقة
التثبيت: مقبس وحدة الإدخال/الإخراج
الأسلاك: توصيل طرف برغي M4
إعدادات إشارة الإدخال: قابلة للتكوين عبر البرمجيات
بروتوكول حلقة HART 4-20 مللي أمبير
تدعم AAM10 بروتوكول حلقة HART 4-20 مللي أمبير، مما يتيح اكتساب إشارة تيار محدد. إشارات الإدخال معزولة بين الأنظمة بجهد تحمل 1500 فولت تيار متردد/دقيقة. تتيح إمكانية توفير الطاقة للمرسل (25.0 إلى 25.5 فولت تيار مستمر، ≤60 مللي أمبير) تشغيل مرسلات الحقل مباشرة، مما يبسط توصيل الأسلاك الحلقية.
الأسئلة الشائعة
س: هل يمكن لوحدة AAM10 توفير الطاقة للمرسلات المتصلة؟ ج: نعم، توفر الوحدة 25.0 إلى 25.5 فولت تيار مستمر بحد تيار 60 مللي أمبير تيار مستمر.
س: كيف يؤثر تغير درجة الحرارة المحيطة على دقة القياس؟ ج: يؤدي تغير 10 درجات مئوية إلى انحراف ±8 مللي فولت لإدخال الجهد وانحراف ±32 ميكرو أمبير لإدخال التيار.
س: هل نطاقات الإدخال قابلة للتكوين؟ ج: نعم، يتم تعيين نوع إشارة الإدخال ونطاقاتها عبر تكوين البرمجيات.
إرشادات التثبيت الميداني
قم بتركيب الوحدة بإحكام في مقبس وحدة الإدخال/الإخراج.
