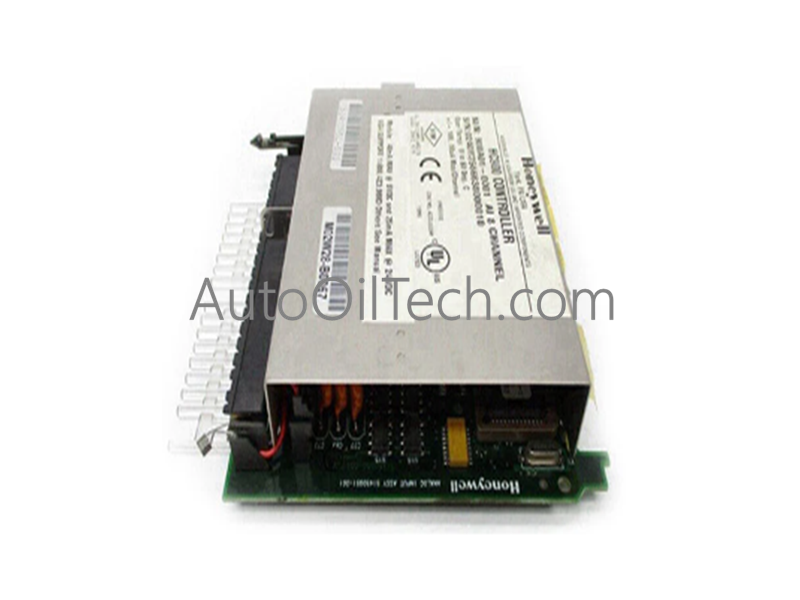

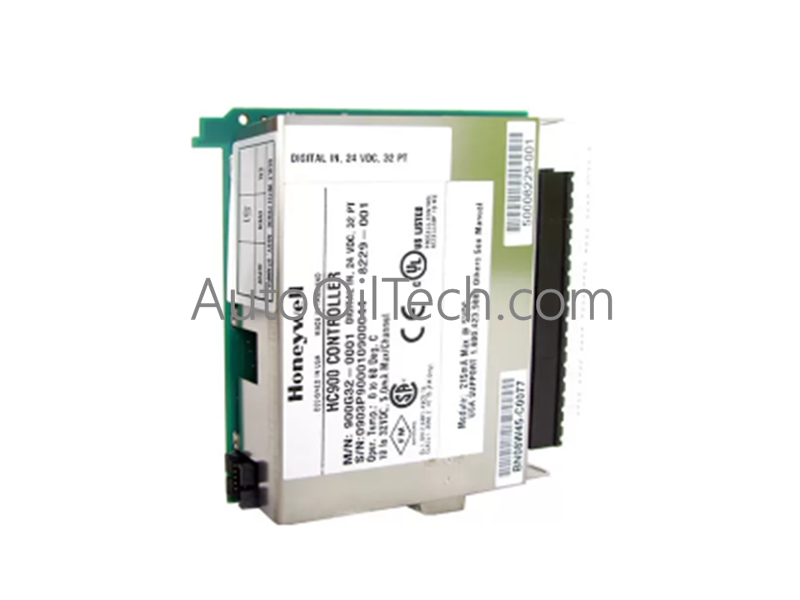

وحدة Honeywell 900G03-0102 هي وحدة إدخال رقمية عالية الكثافة، 32 قناة، مصممة لنظام التحكم في العمليات ControlEdge HC900. تم تصميم هذه الوحدة لربط وحدة التحكم بأجهزة المجال المنفصلة القياسية بجهد 24 فولت تيار مستمر، مثل الأزرار الضاغطة، ومفاتيح تحديد الموضع، وأجهزة استشعار القرب، ونقاط تلامس المرحلات. من خلال تجميع 32 نقطة إدخال في فتحة واحدة، فإنها توفر حلاً فعالاً بشكل استثنائي للأنظمة التي تتطلب مراقبة منفصلة واسعة النطاق مع تقليل مساحة لوحة التحكم الإجمالية.
الميزات
مصفوفة قنوات عالية الكثافة: توفر 32 قناة إدخال منفصلة مميزة في فتحة واحدة لزيادة الاستفادة من مساحة الرف بشكل كبير.
عزل غلفاني للمجموعة: يفصل قنوات الإدخال إلى مجموعات معزولة لحماية منطق وحدة التحكم الداخلي من الضوضاء الكهربائية الخارجية وحلقات الأرضي.
تشخيصات LED مدمجة: تتميز بثنائيات باعثة للضوء فردية على اللوحة الأمامية لتوفير تأكيد بصري فوري لحالة التشغيل/الإيقاف لكل قناة.
تصفية إدخال قابلة للتكوين: تدعم أوقات تصفية برمجية قابلة للبرمجة لكل قناة للقضاء على ارتداد الاتصال ومنع تشغيل الإشارة الخاطئة.
وظيفة التبديل السريع: تتيح استبدال الوحدة بأمان تحت طاقة النظام الكاملة، مما يحافظ على العمليات نشطة أثناء الصيانة الروتينية.
المواصفات
نوع الوحدة: وحدة إدخال رقمية عالية الكثافة (DI)
عدد القنوات: 32 قناة (مكونة في مجموعات معزولة)
جهد الإدخال الاسمي: 24 فولت تيار مستمر (مصدر/مغذي اعتمادًا على تكوين الأسلاك)
نطاق جهد الإدخال: 15 فولت تيار مستمر إلى 30 فولت تيار مستمر لتنشيط حالة عالية موثوقة
الحد الأقصى لجهد حالة الإيقاف: 5 فولت تيار مستمر كحد أقصى لضمان انتقالات منطقية منخفضة نظيفة
مقاومة الإدخال: حوالي 3.2 كيلو أوم اسمي
وقت استجابة الوحدة: أقل من 5 مللي ثانية (باستثناء وقت تصفية البرنامج القابل للبرمجة)
تصنيف العزل الغلفاني: 1.5 كيلو فولت تيار مستمر عزل اللوحة الخلفية من المجال إلى المنطق
سحب طاقة اللوحة الخلفية: 120 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر اسمي
درجة حرارة التشغيل: 0 درجة مئوية إلى +60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)
