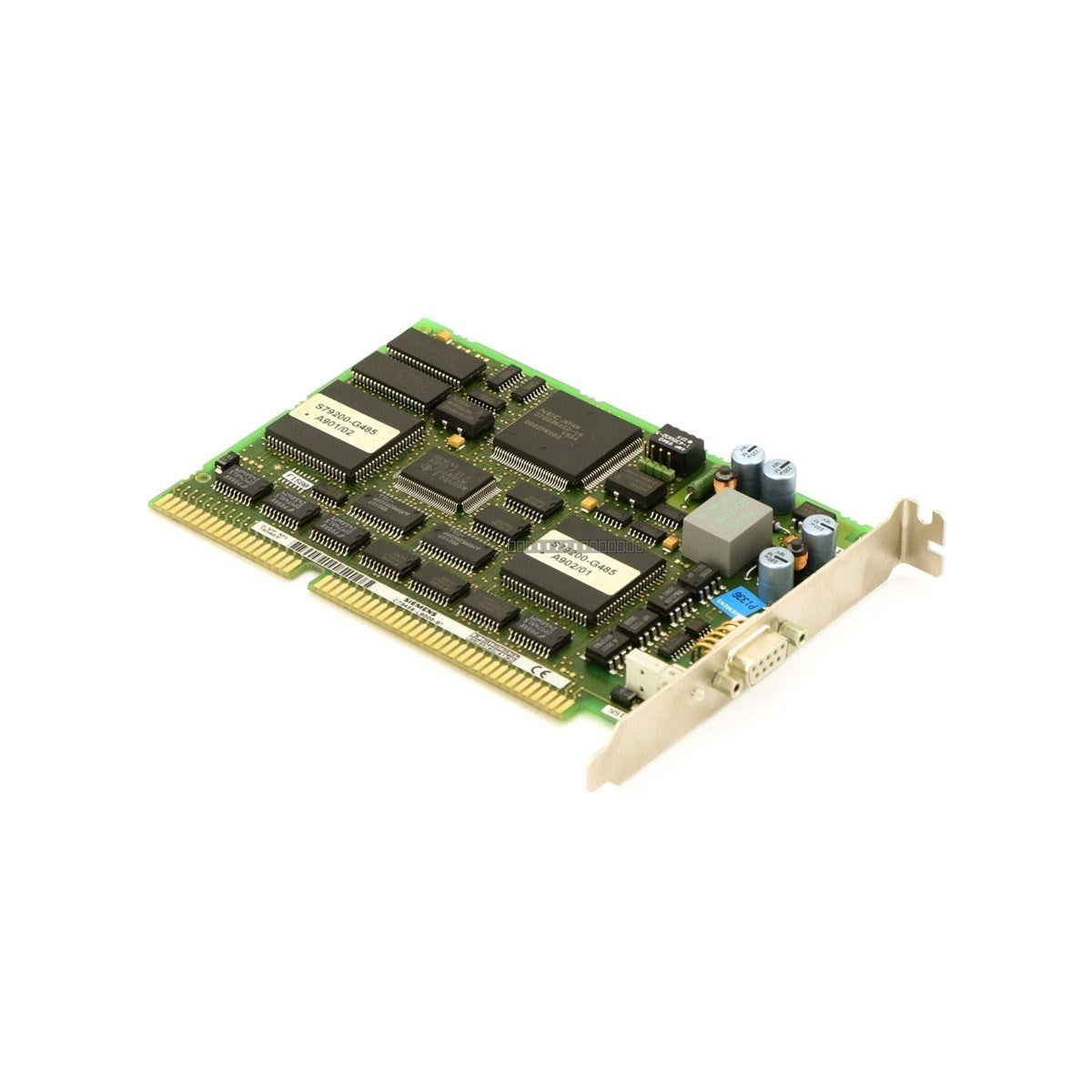

Siemens 6GK1541-2BA00 هو بطاقة معالج اتصالات بمعمارية ISA 16 بت مصممة لربط أجهزة البرمجة الصناعية أو أجهزة الكمبيوتر الشخصية بأنظمة شبكة PROFIBUS. تعمل هذه اللوحة الإضافية ضمن مواصفات CP 5412 (A2)، وتخفف مهام الاتصال عالية السرعة من معالج الكمبيوتر المضيف، وتنفذ بروتوكولات الفيلدباس الحساسة للوقت محليًا على الجهاز. من خلال إدارة مكدس PROFIBUS بشكل مستقل، تضمن هذه البطاقة مراقبة مستقرة للآلة وحلقات التحكم، مما يلغي اختناقات الإرسال ويؤمن الوصول التشخيصي المستمر في البيئات الصناعية الصعبة.
الميزات
المعالجة المخصصة: يدير المعالج الدقيق المدمج طبقات ISO/OSI من 1 إلى 4، مما يقلل من الحمل الزائد على وحدة المعالجة المركزية المضيفة.
نقل البيانات عالي السرعة: يستخدم آليات ذاكرة الوصول العشوائي ثنائية المنفذ لتبادل البيانات الدوري عالي الكفاءة وعالي النطاق الترددي.
دعم البروتوكولات: تطبيق كامل لبروتوكولات PROFIBUS DP و FMS، يدعم كلاً من أوضاع تشغيل الماستر والسليف.
واجهة قوية: اتصال RS-485 معزول عبر موصل Sub-D قياسي 9 سنون، يدعم معدلات نقل البيانات حتى 12 ميجابت في الثانية.
معمارية ISA: مصمم لتكوينات فتحات ISA 16 بت القياسية في محطات العمل الصناعية القديمة.
التطبيقات
يستخدم معالج الاتصالات هذا على نطاق واسع في أنظمة التحكم القديمة عبر محطات توليد الطاقة ومرافق تصنيع السيارات ومصانع معالجة الصلب حيث تكون موثوقية اتصال PROFIBUS مطلوبة لتكامل النظام والمراقبة التشخيصية.
المواصفات الفنية
الموديل
6GK1541-2BA00
الماركة
سيمنز
السلسلة
SIMATIC NET
نوع الوحدة
معالج اتصالات (CP 5412 / A2)
نوع الناقل
ISA 16-بت
واجهة الشبكة
PROFIBUS DP / FMS
الحد الأقصى لمعدل الباود
12 ميجابت في الثانية
مصدر الطاقة
5.0 VDC (عبر اللوحة الخلفية ISA)
درجة حرارة التشغيل
0 إلى 55 درجة مئوية
درجة حرارة التخزين
-20 إلى 70 درجة مئوية
إرشادات التثبيت
الحماية من التفريغ الكهروستاتيكي (ESD): تعامل دائمًا مع البطاقة من حوافها واستخدم حزام معصم مؤرض لمنع تلف المكونات الحساسة بسبب التفريغ الكهروستاتيكي.
إيقاف التشغيل: تأكد من أن الكمبيوتر المضيف مطفأ تمامًا ومفصول عن التيار الكهربائي قبل إدخال أو إزالة بطاقة ISA.
تثبيت الفتحة: تأكد من تثبيت البطاقة بإحكام في فتحة ISA 16 بت وتأمينها ببرغي التثبيت لمنع الانفصال الناتج عن الاهتزاز.
توجيه الكابلات: استخدم كابلات PROFIBUS المحمية وتأكد من توجيهها بعيدًا عن خطوط الطاقة عالية الجهد أو مصادر EMI القوية للحفاظ على سلامة الإشارة.
التكوين: تحقق من تكوين BIOS وبرامج التشغيل للنظام المضيف بشكل صحيح لعنوان قاعدة الإدخال/الإخراج المحدد وإعدادات المقاطعة المخصصة لفتحة ISA.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ 6GK1541-2BA00؟
يعمل 6GK1541-2BA00 كجسر اتصال بين جهاز كمبيوتر وشبكة PROFIBUS، حيث يتعامل مع مكدس البروتوكول محليًا لتحرير موارد الكمبيوتر المضيف للمهام الأخرى.
هل تدعم هذه البطاقة كلاً من وضعي الماستر والسليف؟
نعم، يدعم CP 5412 (A2) كلا من معلمات تشغيل الماستر والسليف لخدمات اتصال PROFIBUS DP و FMS.
ما نوع الفتحة التي تتطلبها هذه البطاقة؟
تم تصميم هذه الوحدة لفتحة توسعة ISA 16 بت قياسية موجودة في أجهزة الكمبيوتر الصناعية القديمة.
