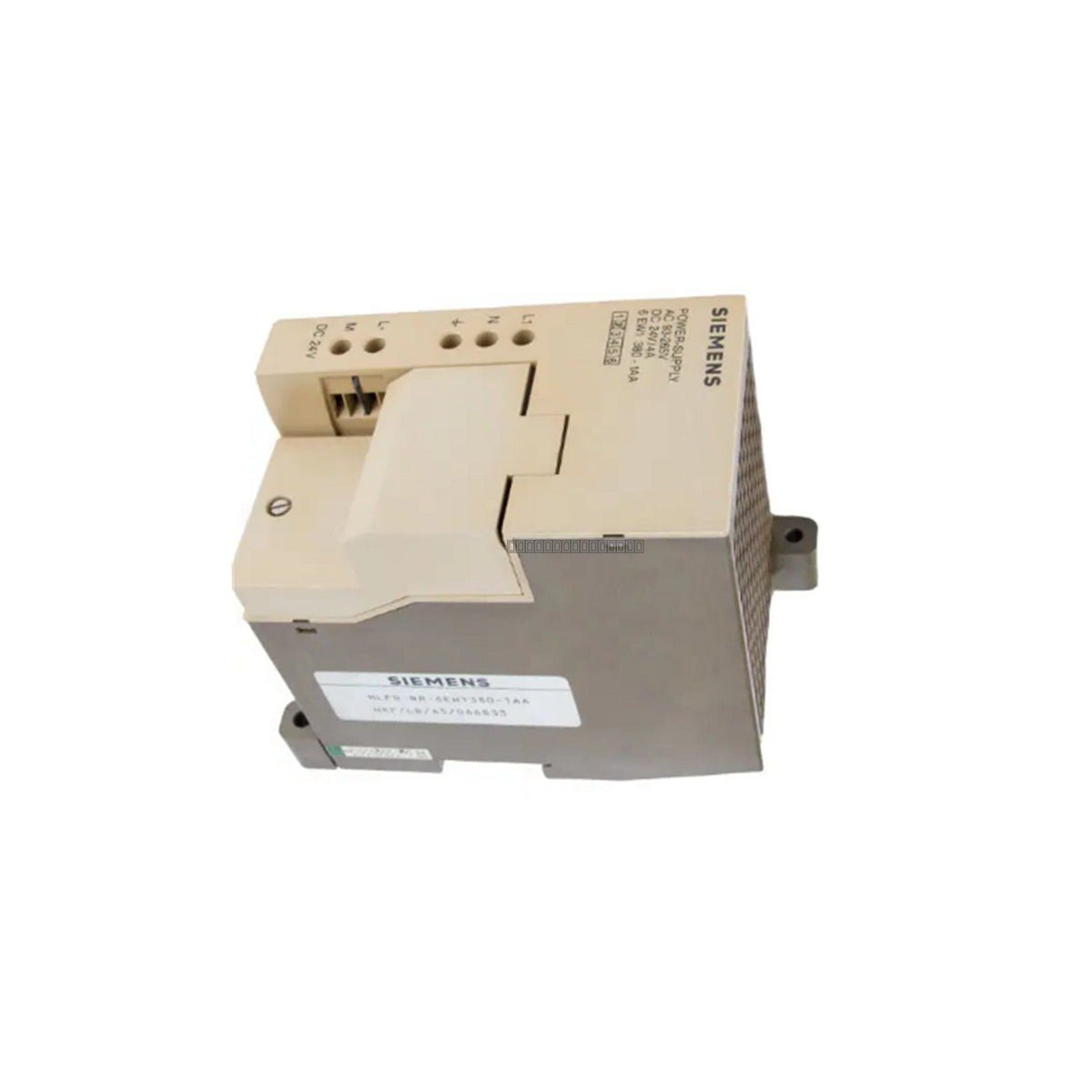

وحدة Siemens 6EW1 380-1AA هي وحدة إمداد طاقة صناعية متينة وواسعة النطاق مصممة لتوفير خرج تيار مستمر مستقر بقوة 24 فولت وتصنيف تيار مستمر يبلغ 4 أمبير. صُممت هذه الوحدة للبيئات الصناعية الصعبة، وتقبل مدخل تيار متردد مرن أحادي الطور يتراوح من 93 إلى 265 فولت تيار متردد، مما يضمن التشغيل الموثوق به على الرغم من تقلبات الشبكة. تُستخدم على نطاق واسع في قطاعات مثل تكرير البترول وتوليد الطاقة الحرارية والتعدين، وتعمل كمصدر طاقة بالغ الأهمية لأنظمة التحكم والأجهزة وشبكات الفيلدبص.
الميزات
مدخل تيار متردد واسع النطاق: 93 إلى 265 فولت تيار متردد، 47 إلى 63 هرتز.
خرج تيار مستمر مستقر بقوة 24 فولت بسعة تيار مستمر تبلغ 4 أمبير.
مخطط تبديل عالي الكفاءة لإدارة حرارية مُحسَّنة.
تصفية كهرومغناطيسية مدمجة وحماية من زيادة التيار (MOV).
عزل غلفاني بين مدخل التيار المتردد الأولي وخرج التيار المستمر الثانوي.
حماية مدمجة من الدوائر القصيرة، وتحديد التيار الإلكتروني، وقفل الجهد الزائد.
التطبيقات
وحدة إمداد الطاقة هذه مناسبة لتشغيل أنظمة التحكم PLC، والإدخال/الإخراج الموزع، ومصفوفات الاستشعار الصناعية، وبوابات الاتصال في البيئات القاسية حيث يعد وجود طاقة تيار مستمر مستقرة أمرًا ضروريًا لمنع التوقف وحماية المكونات الإلكترونية الحساسة.
المواصفات الفنية
النموذج
6EW1 380-1AA
العلامة التجارية
Siemens
جهد الإدخال
93 إلى 265 فولت تيار متردد (أحادي الطور)
جهد الخرج
24 فولت تيار مستمر
تيار الخرج
4 أمبير
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 85 درجة مئوية
الرطوبة النسبية
95 بالمائة غير مكثفة
إرشادات التثبيت
تأكد من تركيب الوحدة في بيئة ذات تهوية كافية للحفاظ على درجات حرارة التشغيل أقل من 60 درجة مئوية.
تحقق من فصل طاقة التيار المتردد قبل إجراء أي توصيلات أو صيانة.
استخدم مقاييس أسلاك مناسبة لأطراف الإدخال والإخراج لمنع ارتفاع درجة الحرارة وانخفاض الجهد.
حافظ على توصيلات التأريض المناسبة لضمان قمع فعال للتداخل الكهرومغناطيسي والسلامة.
أبعد الوحدة عن مصادر التداخل الكهرومغناطيسي العالية وتأكد من وجود خلوص كافٍ لتبديد الحرارة.
تعامل بعناية لتجنب تلف المكونات الداخلية؛ تأكد من تثبيت الوحدة بإحكام على سكة DIN أو اللوحة كما هو محدد في تصميم النظام.
الأسئلة الشائعة
ما هو نطاق جهد الإدخال لهذه الوحدة؟
تستقبل وحدة Siemens 6EW1 380-1AA مدخل تيار متردد أحادي الطور واسع النطاق من 93 إلى 265 فولت تيار متردد، مما يجعلها مناسبة لمعايير الشبكة العالمية المختلفة.
هل تشتمل هذه الوحدة على حماية ضد الأعطال الكهربائية؟
نعم، تتميز الوحدة بحماية مستقلة من الدوائر القصيرة مع استعادة تلقائية، وتحديد التيار الإلكتروني، وقفل الجهد الزائد لحماية كل من مصدر الطاقة والمعدات المتصلة بالتيار.
