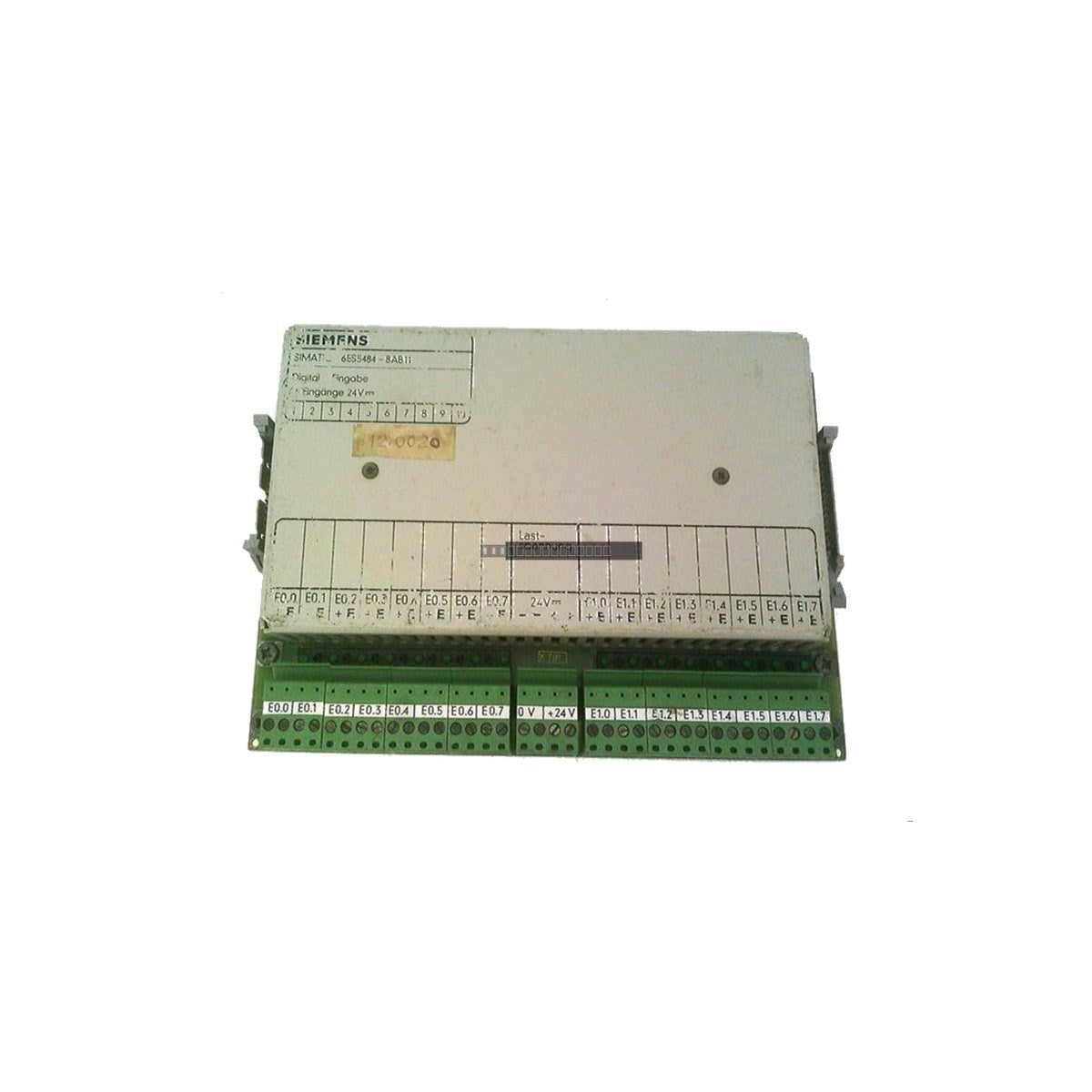

وحدة Siemens 6ES5484-8AB11 هي وحدة إدخال رقمية عالية الكثافة مصممة للتكامل داخل أنظمة التشغيل الآلي Simatic S5-090 و S5-095 و S5-100. تعمل هذه الوحدة كواجهة حاسمة لاكتساب الإشارات، حيث تحول القياس عن بعد المتقطع من المستشعرات ومفاتيح الحد ومؤشرات التقارب إلى بيانات مستوى منطقي لوحدة المعالجة المركزية. من خلال تسهيل معالجة الإشارات الموثوقة، تدعم الوحدة تنفيذ حلقة التحكم الفعال وتقلل من زمن انتقال التشخيص في بيئات التشغيل الآلي الصناعية القديمة.
الميزات
16 قناة إدخال معزولة لمراقبة الإشارات عالية الكثافة.
توافق قياسي مع جهد إدخال 24 فولت تيار مستمر.
عزل جلفاني عبر أجهزة اقتران ضوئي داخلية لحماية اللوحة الخلفية من العابرين في جانب المجال وحلقات الأرض.
شبكات ترشيح RC مدمجة لقمع الارتداد الميكانيكي للتلامس وضمان اكتشاف الحالة الثنائية المستقرة.
تثبيت مباشر على اللوحة الخلفية للتكامل السلس في بنية رف Simatic S5.
التطبيقات
صُممت هذه الوحدة للاستخدام في التصنيع المتقطع، والتحكم في خطوط التجميع، وتطبيقات المعالجة الصناعية القديمة المختلفة حيث يلزم اكتساب إشارة 24 فولت تيار مستمر موثوقة لمنصة Simatic S5.
المواصفات الفنية
النموذج
6ES5484-8AB11
العلامة التجارية
Siemens
عائلة المنتج
Simatic S5-090/095/100
نوع الوحدة
وحدة إدخال رقمية
عدد المدخلات
16
جهد الإدخال الاسمي
24 فولت تيار مستمر
العزل الجلفاني
نعم (أجهزة اقتران ضوئي)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 70 درجة مئوية
إرشادات التثبيت
تأكد من إيقاف تشغيل وحدة المعالجة المركزية قبل إدخال الوحدة أو إزالتها من رف S5 لمنع التلف الكهربائي.
تحقق من أن الوحدة مثبتة بإحكام في فتحة الرف المخصصة وأن موصل اللوحة الخلفية محاذاة بشكل صحيح.
استخدم الكابلات المحمية لإدخالات الحقل لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية عالية الضوضاء.
تأكد من أن مصادر الطاقة الخارجية لمستشعرات الحقل مدمجة ومؤرضة بشكل صحيح وفقًا لمعايير السلامة المحلية.
حافظ على التهوية المناسبة داخل خزانة التحكم لضمان عمل الوحدة ضمن نطاق درجة الحرارة المحدد من 0 إلى 60 درجة مئوية.
تعامل مع الوحدة باستخدام ممارسات آمنة ضد التفريغ الكهروستاتيكي (ESD) لمنع تلف الدوائر الداخلية الحساسة.
الأسئلة الشائعة
هل هذه الوحدة متوافقة مع أنظمة S5-115U؟
لا، تم تصميم 6ES5484-8AB11 خصيصًا لسلسلة S5-090 و S5-095 و S5-100. يرجى التحقق من طراز الرف ووحدة المعالجة المركزية الخاصة بك قبل التثبيت.
هل توفر هذه الوحدة طاقة لمستشعرات الحقل؟
لا، تتطلب الوحدة مصدر طاقة خارجي بجهد 24 فولت تيار مستمر ليتم توصيله بكتل التوزيع في جانب الحقل لإثارة المستشعر.
