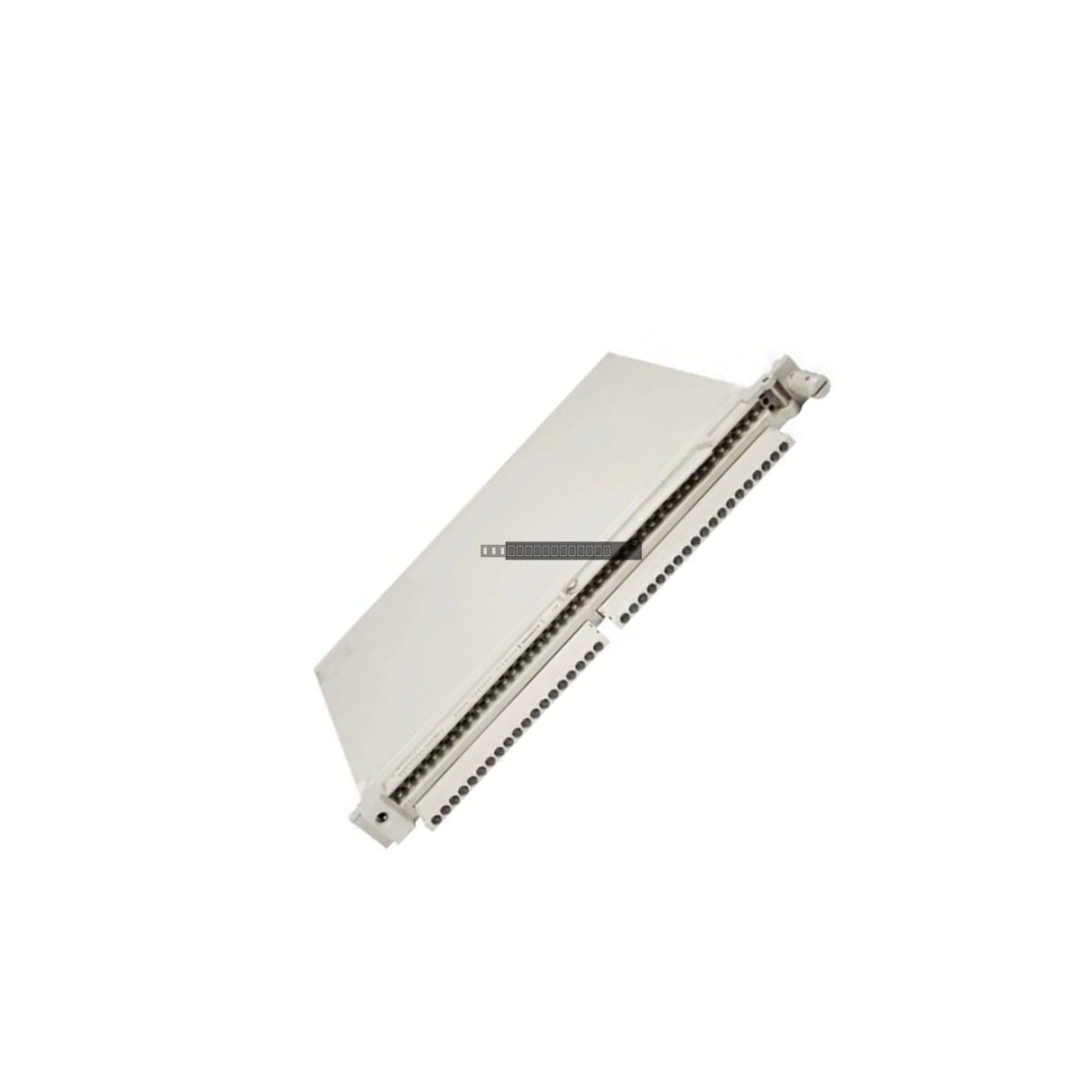

وحدة Siemens 6ES5441-4UA14 هي وحدة إخراج رقمية عالية الكثافة مصممة لمنصة جهاز التحكم المنطقي القابل للبرمجة (PLC) Simatic S5. توفر هذه الوحدة 32 مخرجًا بحالة صلبة غير معزولة، مما يسهل التحكم في الأجهزة الميدانية بجهد 24 فولت تيار مستمر مثل صمامات الملف اللولبي والموصلات ومؤشرات الحالة. صُممت لتحقيق الموثوقية في البيئات الصناعية الصعبة، وتضمن تنفيذًا دقيقًا للعمليات وتقليل زمن انتقال النظام في تطبيقات تتراوح من أتمتة التصنيع إلى توليد الطاقة.
الميزات
32 قناة إخراج رقمية غير معزولة.
تكوين تبديل عالي الجانب باستخدام ترانزستورات طاقة منخفضة الخسارة.
حماية متكاملة من الدائرة القصيرة لكل قناة لحماية منطق اللوحة الخلفية الداخلية.
مؤشرات LED خضراء مثبتة في الأمام للمراقبة في الوقت الفعلي لحالة كل قناة إخراج.
تصميم حراري محسن يسمح بالتشغيل بالحمل الكامل عبر جميع القنوات.
التطبيقات
هذه الوحدة مناسبة لمختلف مهام الأتمتة الصناعية، بما في ذلك:
أنظمة التحكم في أنابيب النفط والغاز.
إدارة العمليات في محطات الطاقة الحرارية.
عمليات التصنيع والتعدين الصناعية الثقيلة.
التحكم في الآلات العامة القائمة على PLC.
المواصفات الفنية
النموذج
6ES5441-4UA14
العلامة التجارية
Siemens
السلسلة
Simatic S5
عدد المخارج
32 قناة
الجهد الاسمي للإخراج
24 VDC
الحد الأقصى للتيار لكل قناة
0.5 A
إجمالي تيار تحميل الوحدة
16.0 A
استهلاك الطاقة
4.8 واط (من اللوحة الخلفية)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 70 درجة مئوية
إرشادات التركيب
تأكد من إيقاف تشغيل نظام PLC قبل إدخال أو إزالة الوحدة من الحامل لمنع التلف الكهربائي.
تعامل مع الوحدة باستخدام احتياطات التفريغ الكهربائي الساكن (ESD) المناسبة لحماية المكونات الداخلية الحساسة.
تأكد من تثبيت الوحدة بإحكام في لوحة S5 الخلفية للحفاظ على اتصال موثوق وتوزيع الطاقة.
قم بتوجيه أسلاك الحقل بعيدًا عن خطوط الطاقة عالية الجهد ومصادر التداخل الكهرومغناطيسي (EMI) لمنع ضوضاء الإشارة.
تأكد من توصيل مصدر الطاقة الخارجي 24 VDC بشكل صحيح بأطراف إمداد الوحدة، مع مراعاة القطبية الصحيحة.
حافظ على مسافة كافية حول الوحدة لضمان تدفق الهواء وتبديد الحرارة المناسب أثناء التشغيل.
الأسئلة الشائعة
هل هذه الوحدة معزولة؟
لا، تتميز 6ES5441-4UA14 بـ 32 مخرجًا بحالة صلبة غير معزولة تشترك في جهد مرجعي مشترك.
ما هي سعة التيار القصوى لهذه الوحدة؟
تدعم الوحدة ما يصل إلى 0.5 أمبير لكل قناة، وبحد أقصى لإجمالي تيار تحميل الوحدة يبلغ 16.0 أمبير.
هل تتضمن هذه الوحدة ميزات حماية؟
نعم، تم تجهيز الوحدة بدوائر حماية داخلية من الدائرة القصيرة لاعتراض ارتفاعات التيار الزائد قبل وصولها إلى اللوحة الخلفية.
