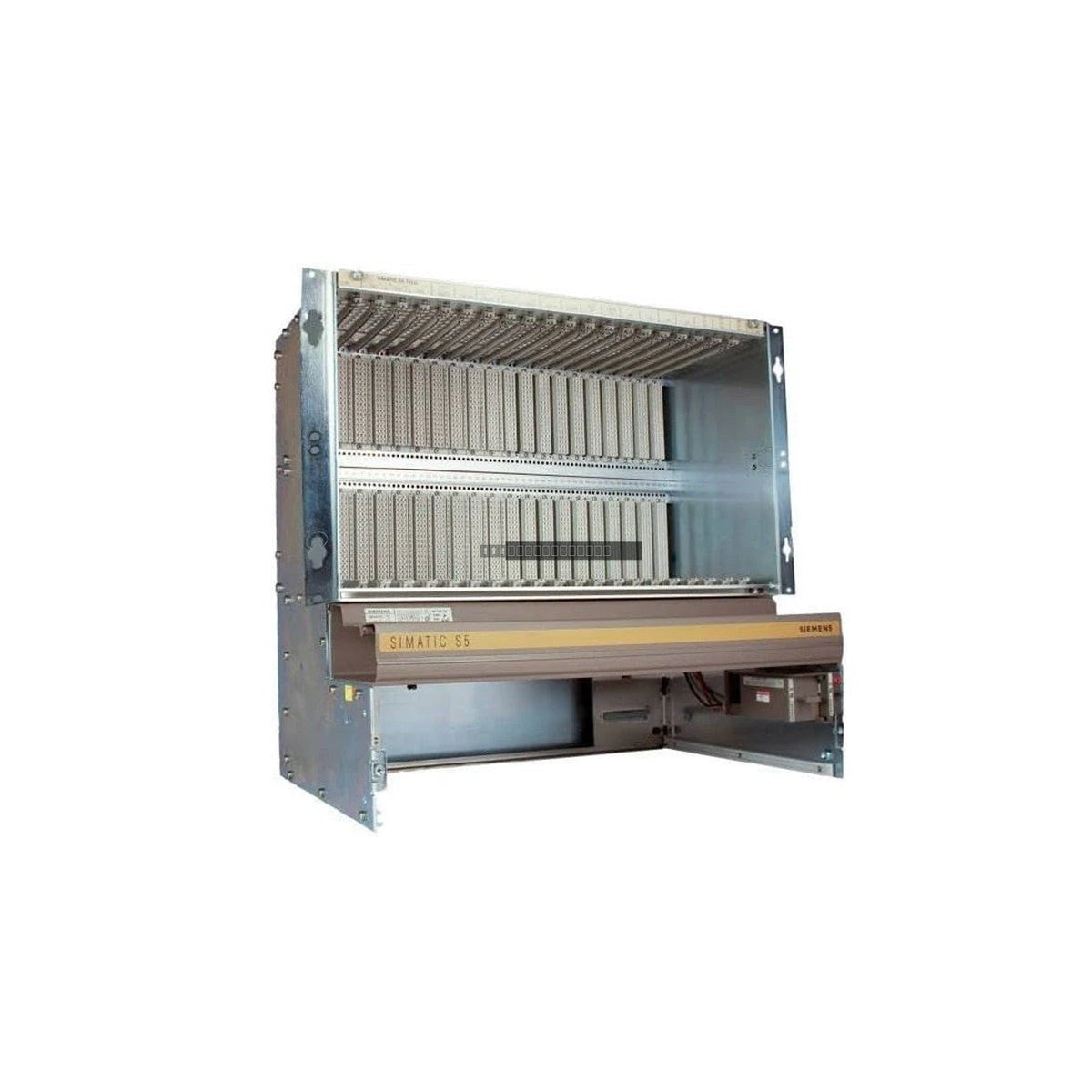

وحدة Siemens 6ES5155-3UA21 هي وحدة رف بـ 21 فتحة مصممة لسلسلة التشغيل الآلي Simatic S5-135/155. يعمل نظام الإسكان المركزي هذا كعمود فقري هيكلي وكهربائي لوحدات التحكم الصناعية، ويوفر بيئة مستقرة ونمطية لوحدة المعالجة المركزية، ووحدات الإدخال/الإخراج، ووحدات الاتصال. تم تصميمه لتطبيقات واسعة النطاق في قطاعات الصناعات الثقيلة، بما في ذلك إنتاج الصلب، وتجميع السيارات، وتكرير المواد الكيميائية. يقلل التصميم الميكانيكي القوي من الإجهاد الاهتزازي على المكونات الداخلية، بينما يسهل تكوين الفتحات الموسع مهام التشغيل الآلي المعقدة والمتعددة المعالجات ويبسط الصيانة من خلال إمكانية الوصول إلى المكونات النمطية.
الميزات
سعة 21 فتحة لتكامل الوحدات عالية الكثافة
مصمم لهندسة وحدة التحكم Simatic S5-135/155
هيكل متين للبيئات الصناعية
مُحسَّن لتبديد الحرارة داخل خزانات التحكم
ناقل لوحة خلفية مدمج لتوزيع طاقة منطق 5 فولت تيار مستمر وطاقة محيطية 24 فولت تيار مستمر
يدعم استراتيجيات التحكم المتكررة والموزعة
التطبيقات
تم تصميم وحدة الرف هذه للاستخدام في أنظمة التشغيل الآلي الصناعية واسعة النطاق التي تتطلب إدخال/إخراج عالي الكثافة وتكوينات متعددة المعالجات. وهي مكون حاسم للحفاظ على بنى التحكم Simatic S5 القديمة في قطاعات مثل المعالجة الكيميائية، وتصنيع السيارات، وإنتاج المعادن الثقيلة.
المواصفات الفنية
الموديل
6ES5155-3UA21
عائلة المنتجات
Simatic S5-135/155
سعة الفتحات
21 فتحة
جهد الناقل
5 فولت تيار مستمر و 24 فولت تيار مستمر
الحد الأقصى للتصنيف الحالي
40 أمبير
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
توافق مصدر الطاقة
إدخال خارجي 24 فولت تيار مستمر
إرشادات التثبيت
تأكد من تركيب الرف في بيئة نظيفة وجافة داخل خزانة تحكم صناعية.
حافظ على خلوص كافٍ حول الوحدة للسماح بتدفق الهواء المناسب وتبديد الحرارة.
تحقق من فصل مصدر الطاقة قبل إدخال أو إزالة أي وحدات من الرف.
تأكد من أن جميع الوحدات مثبتة بالكامل ومثبتة باللوحة الخلفية لمنع الاتصالات المتقطعة.
اتبع احتياطات التفريغ الكهربائي (ESD) القياسية عند التعامل مع الوحدات لمنع تلف المكونات الإلكترونية الحساسة.
قم بتوجيه كابلات الإشارة وكابلات الطاقة بشكل منفصل لتقليل التداخل الكهرومغناطيسي (EMI).
الأسئلة الشائعة
ما هي الوظيفة الأساسية لرف 6ES5155-3UA21؟
يعمل الرف كهيكل تثبيت مادي وكهربائي لوحدات سلسلة Siemens Simatic S5-135/155، مما يوفر اتصال اللوحة الخلفية اللازم وتوزيع الطاقة لنظام وحدة التحكم.
هل هذا الرف متوافق مع سلاسل S5 الأخرى؟
تم تصميم هذه الوحدة خصيصًا لسلسلة S5-135/155. يرجى التحقق من متطلبات طراز وحدة التحكم الخاص بك قبل التثبيت.
ما هي السعة القصوى للتيار للوحة الخلفية؟
تم تصنيف اللوحة الخلفية بحد أقصى للتيار يبلغ 40 أمبير، مما يدعم متطلبات الطاقة لتكوينات الوحدات عالية الكثافة.
