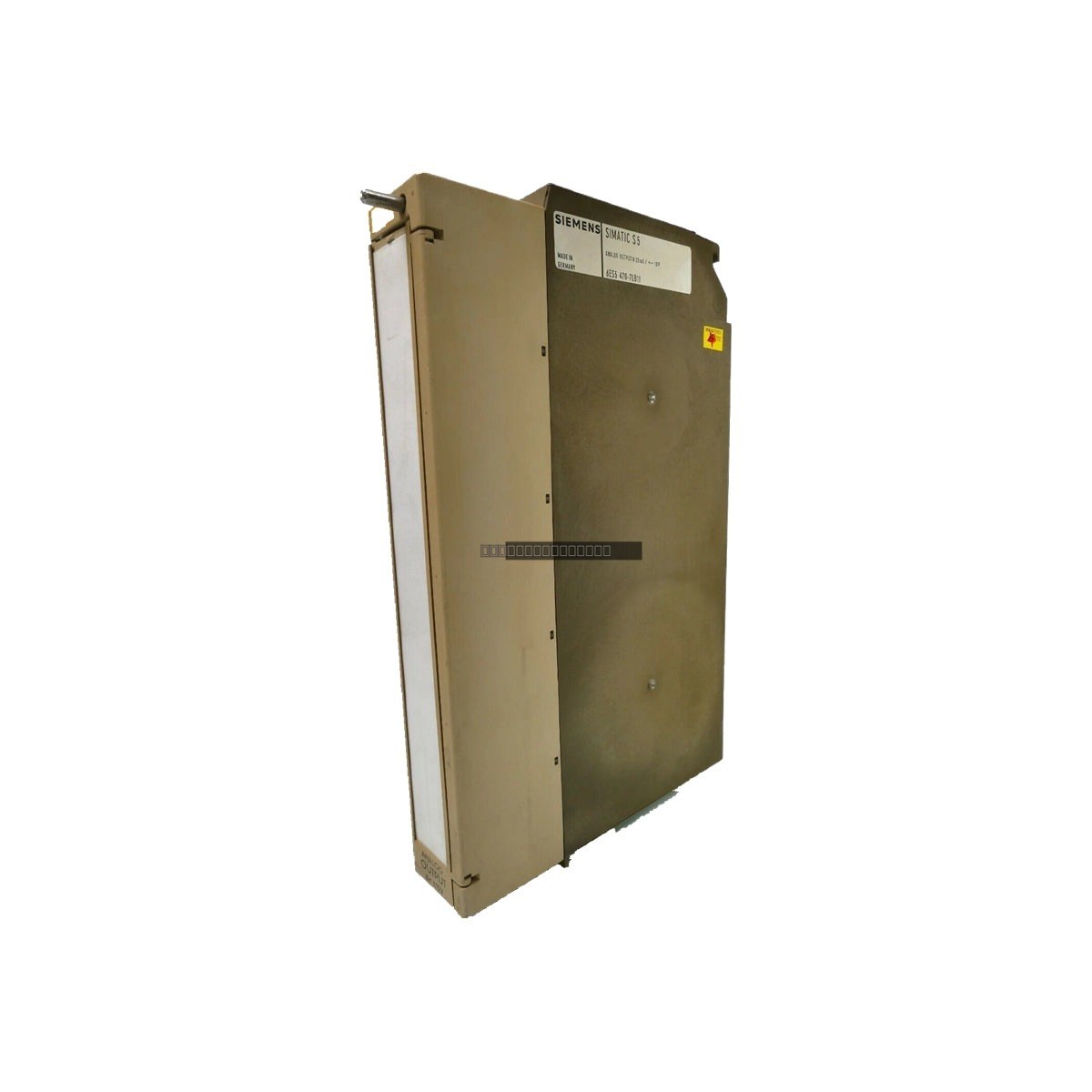

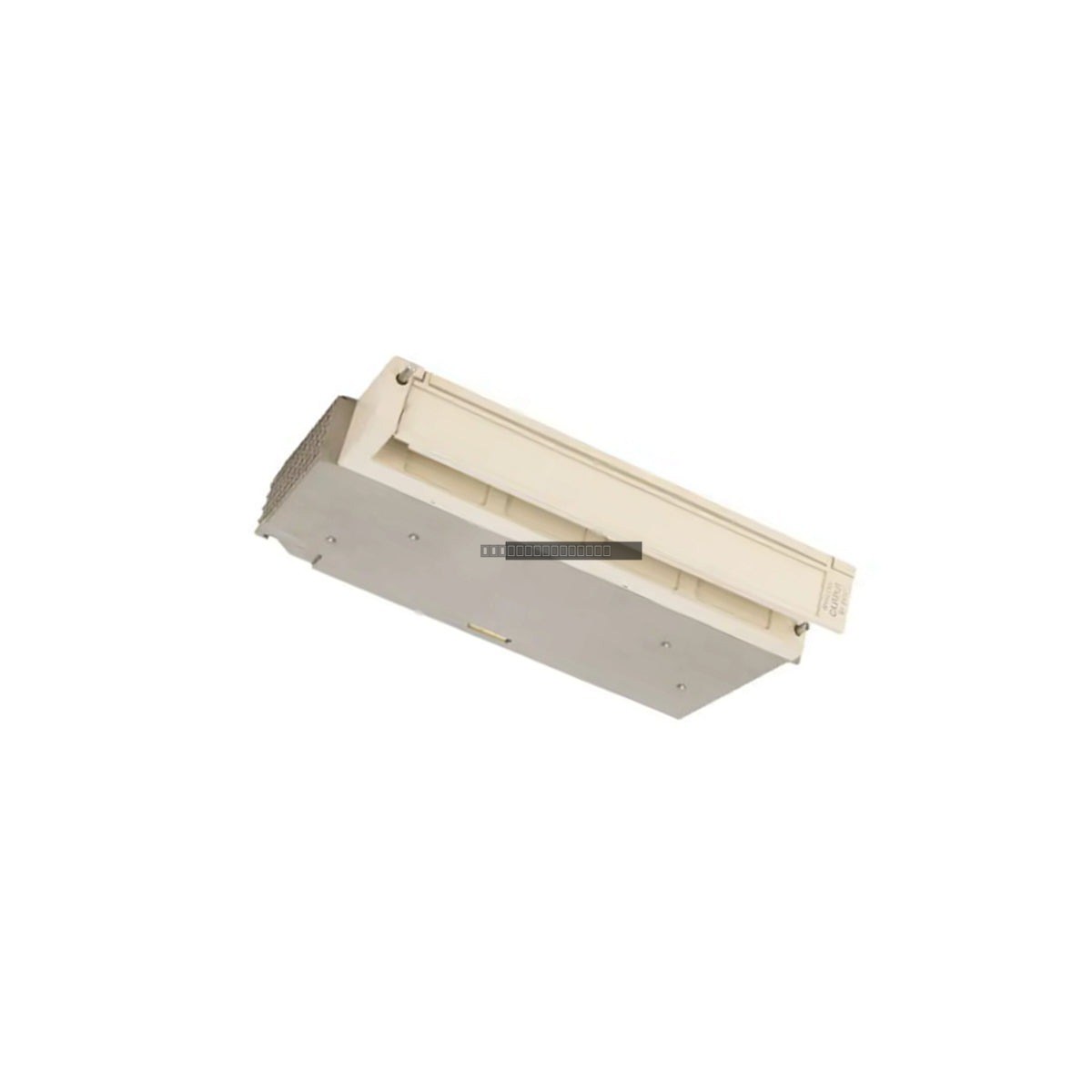

وحدة Siemens 6ES5470-7LB11 هي وحدة خرج تناظري ذات 8 قنوات مصممة لنظام الأتمتة Simatic S5-115. توفر هذه الوحدة تحويلاً موثوقًا لإشارات وحدة التحكم الرقمية إلى جهود أو تيارات تناظرية دقيقة، مما يسهل التحكم في المشغلات الصناعية ومحركات السرعة المتغيرة وأجهزة القياس. تم تصميمها للبيئات عالية التوفر، بما في ذلك توليد الطاقة ومعالجة المياه ومعالجة البتروكيماويات، حيث تعتبر سلامة الإشارة وعزل النظام أمرًا بالغ الأهمية.
الميزات
8 قنوات خرج تناظرية مستقلة لتكوينات تحكم مرنة.
تحويل رقمي إلى تناظري عالي الدقة 12 بت لتنظيم دقيق للعملية.
عزل كهربائي بين المنطق الداخلي وأجهزة القياس الميدانية لتعزيز استقرار النظام.
ترشيح مدمج للأجهزة لتخفيف الضوضاء في الوضع الشائع والتداخل الكهرومغناطيسي.
حماية مدمجة ضد الدارة القصيرة لكل قناة خرج.
دوائر تشخيص لمراقبة الصحة في الوقت الفعلي واكتشاف الأعطال.
التطبيقات
تُستخدم هذه الوحدة بشكل أساسي في تكوينات S5-115 القائمة على الرفوف للتوصيل مع الأجهزة الميدانية التي تتطلب إشارات تحكم خطية. تشمل التطبيقات الشائعة صمامات التحكم المعدلة، ومحركات تحديد المواقع، وتشغيل المسجلات الصناعية أو معدات القياس عن بُعد.
المواصفات الفنية
النموذج
6ES5470-7LB11
القنوات
8 مخرجات تناظرية
الدقة
12 بت
مصدر الطاقة
24 فولت تيار مستمر
استهلاك التيار
240 مللي أمبير
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 70 درجة مئوية
إرشادات التركيب
تأكد من إيقاف تشغيل رف S5-115 قبل إدخال أو إزالة الوحدة لمنع التلف الكهربائي.
تحقق من أن الوحدة مثبتة بإحكام في فتحة اللوحة الخلفية المخصصة وأن الموصل الأمامي مغلق بشكل صحيح.
استخدم كابلات زوجية مجدولة ومحمية لجميع توصيلات الإشارة التناظرية لتقليل التداخل الخارجي.
تأكد من تأريض دروع الكابل بشكل صحيح عند نقطة دخول خزانة التحكم.
حافظ على تهوية كافية داخل الخزانة للحفاظ على درجات الحرارة المحيطة ضمن نطاق التشغيل المحدد من 0 إلى 60 درجة مئوية.
تحقق من إعدادات وصلات التوصيل وتكوينات توصيل الأسلاك الطرفية لتتناسب مع نطاق الجهد أو التيار المطلوب قبل توصيل الطاقة.
الأسئلة الشائعة
هل هذه الوحدة متوافقة مع رفوف سلسلة S5 الأخرى؟
تم تصميم الوحدة 6ES5470-7LB11 خصيصًا لسلسلة Simatic S5-115. تعتمد التوافق مع سلاسل S5 الأخرى (مثل S5-135 أو S5-155) على اللوحة الخلفية ودعم وحدة المعالجة المركزية؛ يرجى الرجوع إلى دليل أجهزة النظام الخاص بك.
هل تتطلب هذه الوحدة طاقة خارجية؟
نعم، تتطلب الوحدة مصدر طاقة بجهد 24 فولت تيار مستمر للتشغيل الداخلي وتوليد الإشارة، كما هو محدد في المعايير الفنية.
ماذا يجب أن أفعل إذا أبلغت قناة عن عطل؟
تحقق من أن الأسلاك الميدانية ليست مقصورة أو مفتوحة الدائرة. تحقق من حالة التشخيص عبر برنامج برمجة S5 لتحديد ما إذا كان العطل داخليًا للوحدة أو ناتجًا عن خطأ في الحلقة الخارجية.
