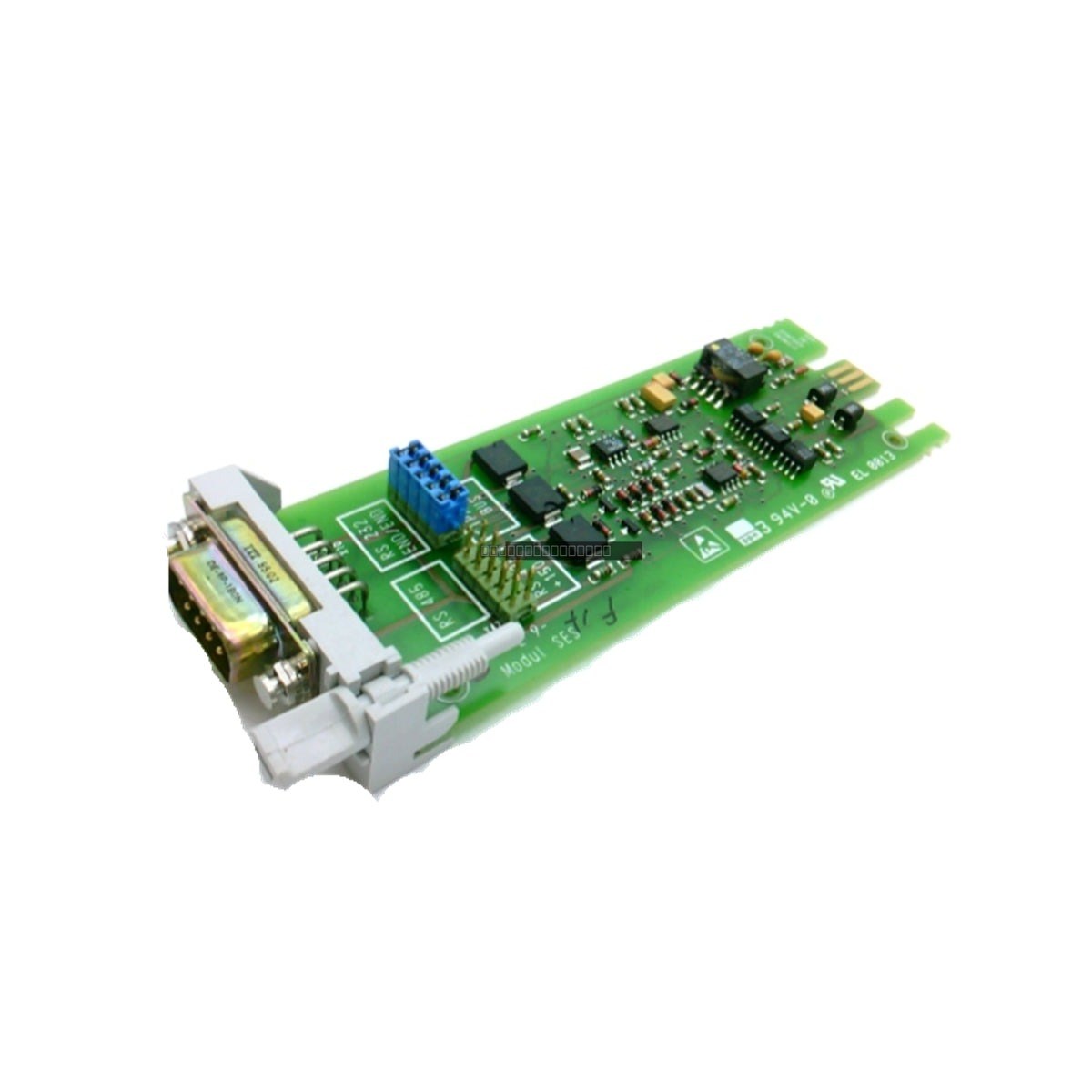

وحدة Siemens 6DR2803-8C هي وحدة واجهة تسلسلية متخصصة مصممة لسلسلة وحدات التحكم SIPART. تعمل هذه الوحدة كجسر اتصال حاسم، حيث توفر منافذ RS232 وRS485 لتسهيل تبادل البيانات بين وحدات التحكم على مستوى المجال وأنظمة الإشراف مثل SCADA أو واجهات HMI المحلية. تم تصميمها لدعم تحديد المعلمات عن بُعد، ومراقبة العمليات في الوقت الفعلي، والقياس عن بُعد، وهي أمور ضرورية للحفاظ على الكفاءة التشغيلية والصيانة التنبؤية في الأتمتة الصناعية.
عزل إشارة قوي يصل إلى 50 فولت تيار متردد/تيار مستمر لحماية الدوائر الداخلية من حلقات التأريض والجهد العابر.
مصممة للتكامل السلس مع أجهزة التحكم Siemens SIPART.
تتيح بنيات شبكات متعددة الاستخدامات، من تشخيص نقطة إلى نقطة إلى اتصالات حافلة متعددة النقاط.
التطبيقات
تُستخدم الوحدة 6DR2803-8C على نطاق واسع في البيئات المنظمة للعمليات، بما في ذلك مصانع المعالجة الكيميائية، ومرافق توليد الطاقة، والبنية التحتية لمعالجة المياه، حيث يلزم وجود اتصال تسلسلي موثوق به لإدارة وحدة التحكم وتسجيل البيانات.
المواصفات الفنية
الموديل
6DR2803-8C
العلامة التجارية
سيمنز
السلسلة
SIPART
نوع الوحدة
وحدة الواجهة التسلسلية
منافذ الاتصال
RS232، RS485
الحد الأقصى للجهد
50 فولت تيار متردد/تيار مستمر
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-25 إلى 85 درجة مئوية
إرشادات التثبيت
تأكد من فصل الطاقة عن وحدة التحكم قبل تثبيت أو إزالة وحدة الواجهة.
تعامل مع الوحدة باستخدام ممارسات آمنة لمكافحة التفريغ الكهروستاتيكي (ESD) لمنع تلف المكونات الإلكترونية الحساسة.
تأكد من تثبيت الوحدة بإحكام في الفتحة المخصصة لوحدة التحكم للحفاظ على الاتصال المادي والكهربائي الصحيح.
وجّه كابلات الاتصال بعيدًا عن خطوط الطاقة عالية الجهد ومصادر التداخل الكهرومغناطيسي (EMI) لضمان سلامة الإشارة.
تحقق من أن إعدادات بروتوكول الاتصال (RS232 مقابل RS485) تتطابق مع متطلبات طوبولوجيا الشبكة المتصلة.
الأسئلة الشائعة
ما الوظيفة الأساسية لوحدة 6DR2803-8C؟
تعمل هذه الوحدة كواجهة اتصال لوحدات التحكم SIPART، مما يسمح لها بالاتصال عبر بروتوكولات RS232 أو RS485 التسلسلية للمراقبة والتكوين عن بُعد.
هل يمكن استخدام هذه الوحدة للاتصال من نقطة إلى نقطة وللاتصال الشبكي؟
نعم، تدعم الوحدة RS232 للاتصالات من نقطة إلى نقطة (عادةً للتشخيص المحلي) وRS485 للتكامل الشبكي القائم على الحافلة متعددة النقاط.
