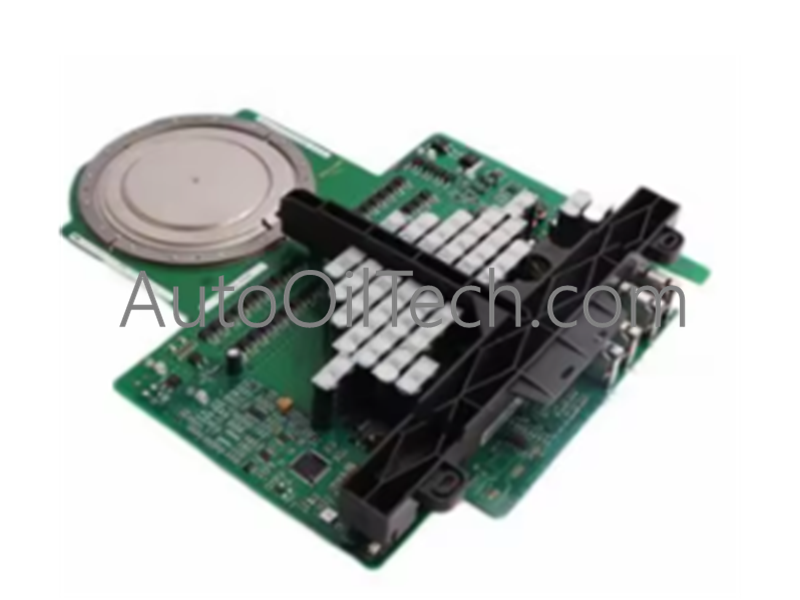

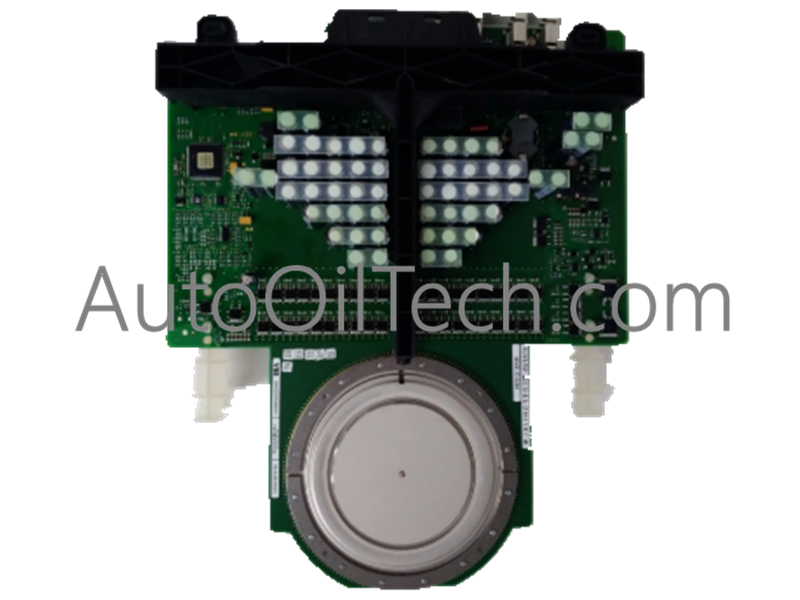

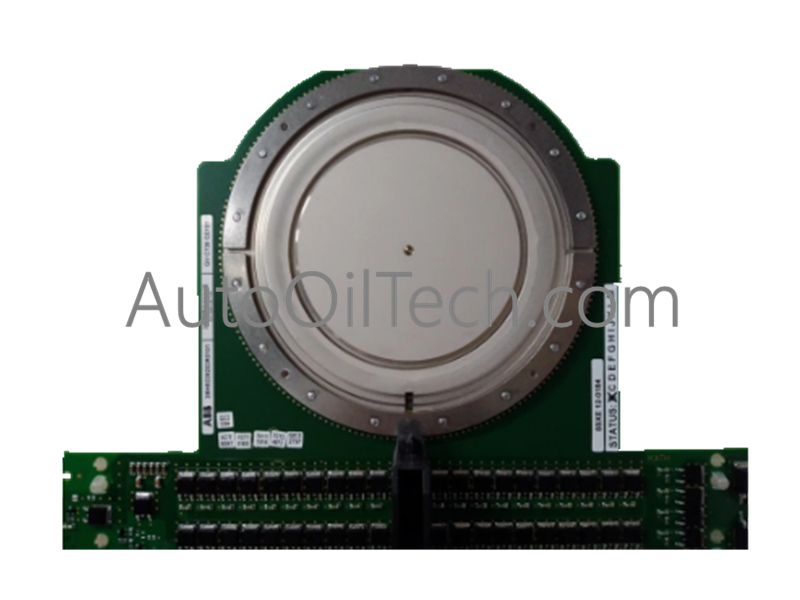

تعمل الوحدة ABB 5SHY3545L0002، والمفهرسة أيضًا باسم وحدة IGCT 5SHY3545L0002، كمكون مادي مخصص للتبديل غير المتماثل عالي الطاقة داخل منصات العاكس ومحركات الجر.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
5SHY3545L0002
العلامة التجارية
ABB
رقم موديل ABB
3BHL000968P3105
المنشأ
سويسرا
نوع المنتج
وحدات IGCT
بنية الوحدة
غير متماثلة
تقنية أشباه الموصلات
Soft Punch Through (SPT)
الغلاف / نمط التغليف
HiPak (عبوة عالية الطاقة)
تصنيف الجهد
650 فولت
تصنيف التيار
2000 أمبير
إيقاف التشغيل بدون مخمد
نعم
قوة التثبيت المشبكي
40 كيلو نيوتن
الوزن الصافي
3.4 كجم
رمز التعريفة الجمركية
85413000
الأبعاد (طول × عرض × ارتفاع)
439 ملم × 173 ملم × 41 ملم
درجة حرارة التشغيل
-40 إلى 125 درجة مئوية نطاق درجة حرارة الوصلة الرقيقة
تتضمن الوحدة وحدة تشغيل بوابة مدمجة مثبتة مباشرة على مجموعة غلاف السيليكون Soft Punch Through (SPT). يتيح هذا الترتيب معالجة إشارة الألياف الضوئية لعزل منطق القيادة الأساسي عن ارتفاعات التيار العالية، مما يحقق انتقالات إيقاف تشغيل عالية السرعة بدون تأخير في المعالجة. تحافظ الطبقات الداخلية للأجهزة على توافق وميض البرامج الثابتة مع منصات تكييف الطاقة المحلية من ABB، وتزامن أوامر التنفيذ في الوقت الفعلي عبر شبكات Profinet أو EtherNet/IP الحتمية. تتحقق الدائرة المتكاملة باستمرار من معلمات جهد البوابة، مما يحسن قضبان الطاقة تحت متطلبات توسيع كثافة الإدخال/الإخراج العالية لموازنة الملامح الحرارية عبر هيكل غلاف HiPak.
الأسئلة المتداولة
س: ما هي المعايير الهندسية وراء تصنيف الوحدة غير المتماثلة؟
ج: يعمل التصميم غير المتماثل على تحسين رقاقة السيليكون لتحقيق أقصى قدرة حجب أمامي (650 فولت) وتوصيل تيار أمامي عالٍ (2000 أمبير)، مما يجعله مناسبًا لتطبيقات العاكس والجر عالية الطاقة حيث يتم التحكم في التعامل مع الجهد العكسي بواسطة صمام ثنائي للتفريغ الحراري المتوازي.
س: كيف تؤثر وظيفة الإيقاف بدون مخمد على مكونات النظام؟
ج: تتيح قدرة الإيقاف بدون مخمد للثيريستور قطع التيار المقدر بالكامل 2000 أمبير بأمان دون الحاجة إلى حلقات تخميد تقليدية خارجية للمقاوم والمكثف والصمام الثنائي (RCD)، مما يقلل من عدد المكونات وحجم البصمة الإجمالي داخل حاوية المحرك.
