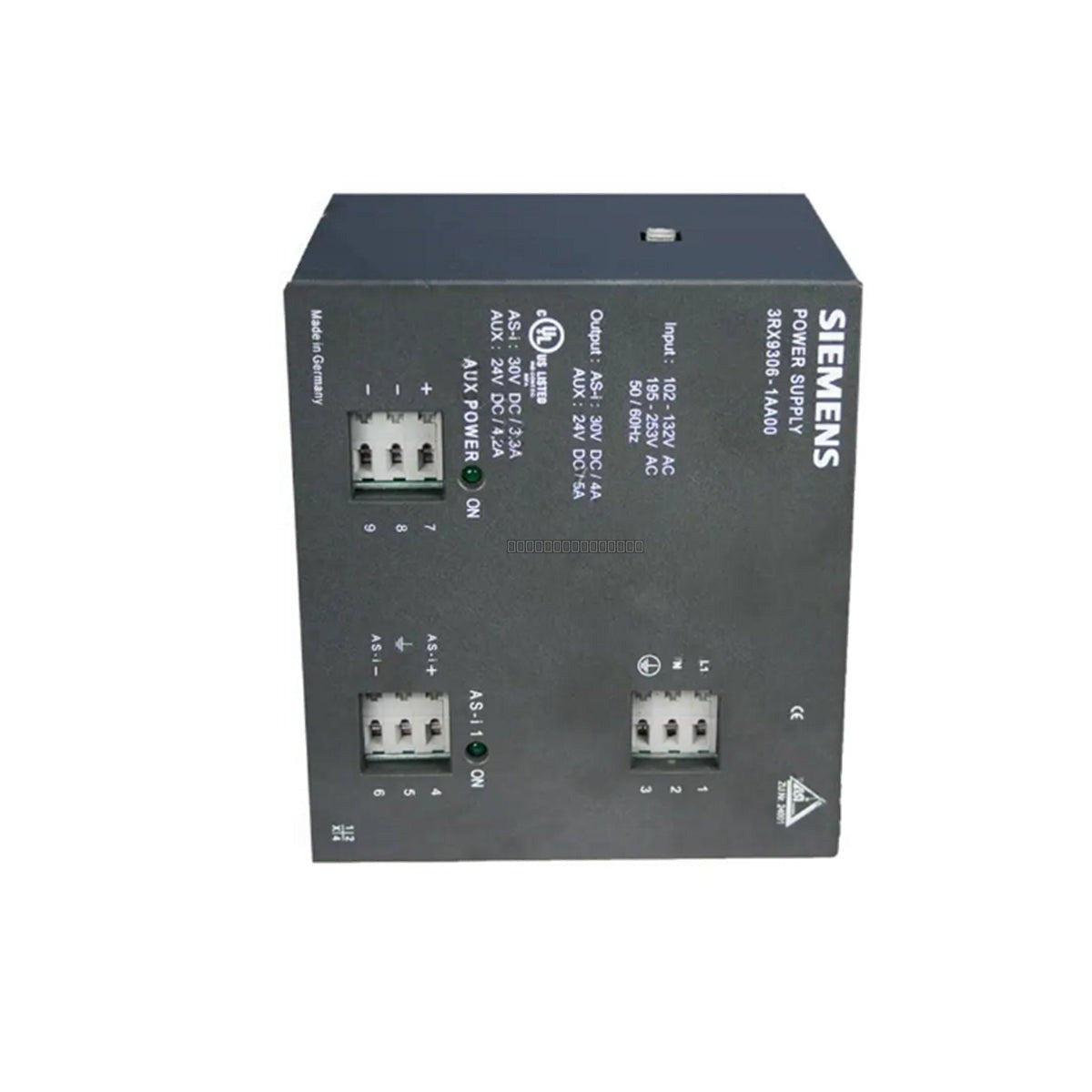

وحدة Siemens 3RX9306-1AA00 هي وحدة إمداد طاقة مخصصة مصممة خصيصًا لشبكات AS-Interface (AS-i). توفر هذه الوحدة الجهد المستمر اللازم لتشغيل مستشعرات ومحركات وعُقد اتصالات AS-i ضمن بيئة الأتمتة الصناعية. وهي مصممة لضمان توصيل طاقة مستقر وموثوق به إلى ناقل AS-i، مع الحفاظ على سلامة الإشارة ووقت تشغيل النظام.
خرج إضافي: 24 فولت تيار مستمر / 5 أمبير لدعم الأجهزة الطرفية
تصميم صناعي قوي لأداء موثوق به في خزانات التحكم
التطبيقات
يتم استخدام وحدة إمداد الطاقة هذه في أنظمة الأتمتة الصناعية حيث يتم استخدام AS-Interface للاتصالات على مستوى المجال. توجد عادةً في خطوط التصنيع وأنظمة مناولة المواد وتطبيقات بناء الآلات حيث يتم توصيل الإدخال/الإخراج اللامركزي والمستشعرات والمحركات عبر ناقل AS-i.
المواصفات الفنية
طراز المنتج
3RX9306-1AA00
الشركة المصنعة
سيمنز
جهد الإدخال
115/230 فولت تيار متردد
خرج AS-i
30 فولت تيار مستمر / 4 أمبير
الخرج الإضافي
24 فولت تيار مستمر / 5 أمبير
إرشادات التثبيت
تأكد من تركيب وحدة إمداد الطاقة في وضع رأسي للسماح بالتبريد الحراري المناسب.
حافظ على مسافة كافية حول الوحدة لمنع ارتفاع درجة الحرارة.
تحقق من أن جهد الإدخال يتطابق مع النطاق المحدد (115 فولت أو 230 فولت) قبل توصيل الطاقة.
استخدم مقاييس الأسلاك المناسبة لمتطلبات الحمل وتأكد من إحكام جميع وصلات الأطراف بالشد المحدد.
افصل دائمًا مصدر الطاقة الرئيسي قبل إجراء أي توصيلات أو صيانة أو استبدال للوحدة.
تأكد من تأريض الوحدة بشكل صحيح بهيكل الخزانة لتقليل التداخل الكهرومغناطيسي (EMI).
الأسئلة الشائعة
هل إمداد الطاقة هذا مناسب لدوائر التحكم القياسية 24 فولت؟
يوفر طراز 3RX9306-1AA00 كلاً من خرج 30 فولت خصيصًا لناقل AS-Interface وخرجًا إضافيًا 24 فولت. يمكن استخدام خرج 24 فولت لأجهزة التحكم الثانوية، ولكن يجب حجز خرج 30 فولت لمكونات شبكة AS-i.
ما هي الوظيفة الأساسية لهذه الوحدة؟
تتمثل وظيفتها الأساسية في توفير طاقة تيار مستمر منظمة 30 فولت المطلوبة لاتصالات AS-Interface وتشغيل الأجهزة الميدانية المتصلة، مما يضمن عمل الشبكة ضمن تحملات الجهد المطلوبة.
