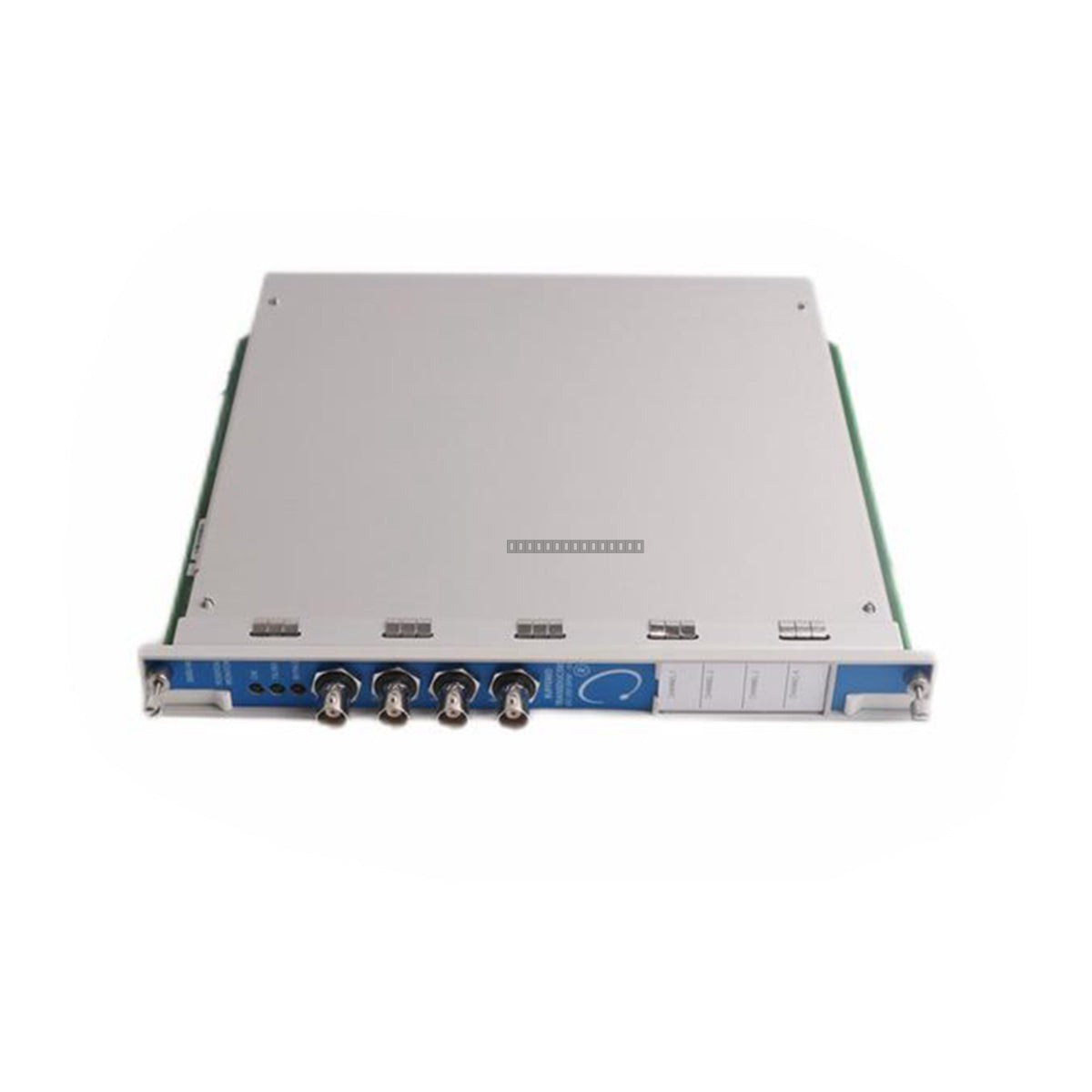

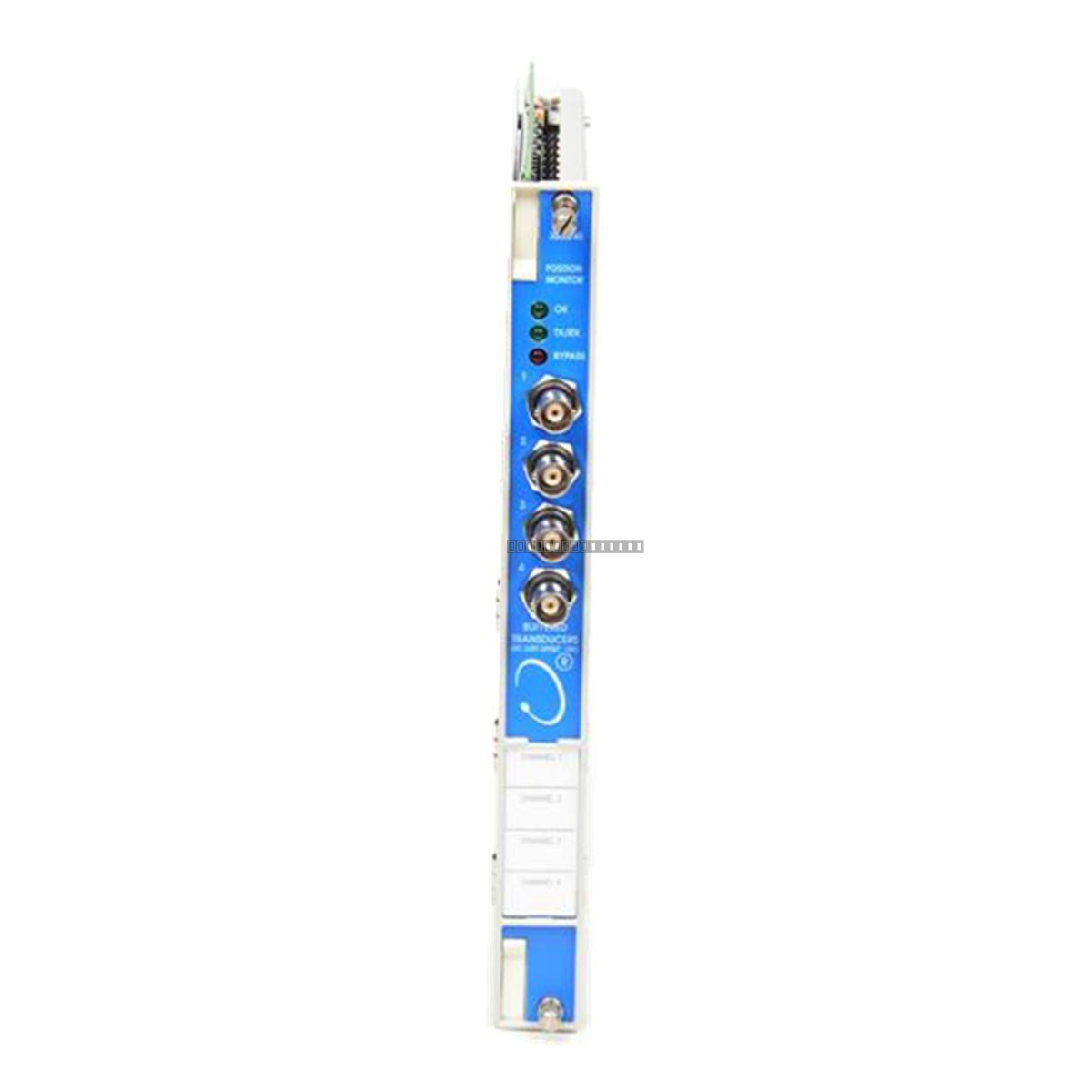

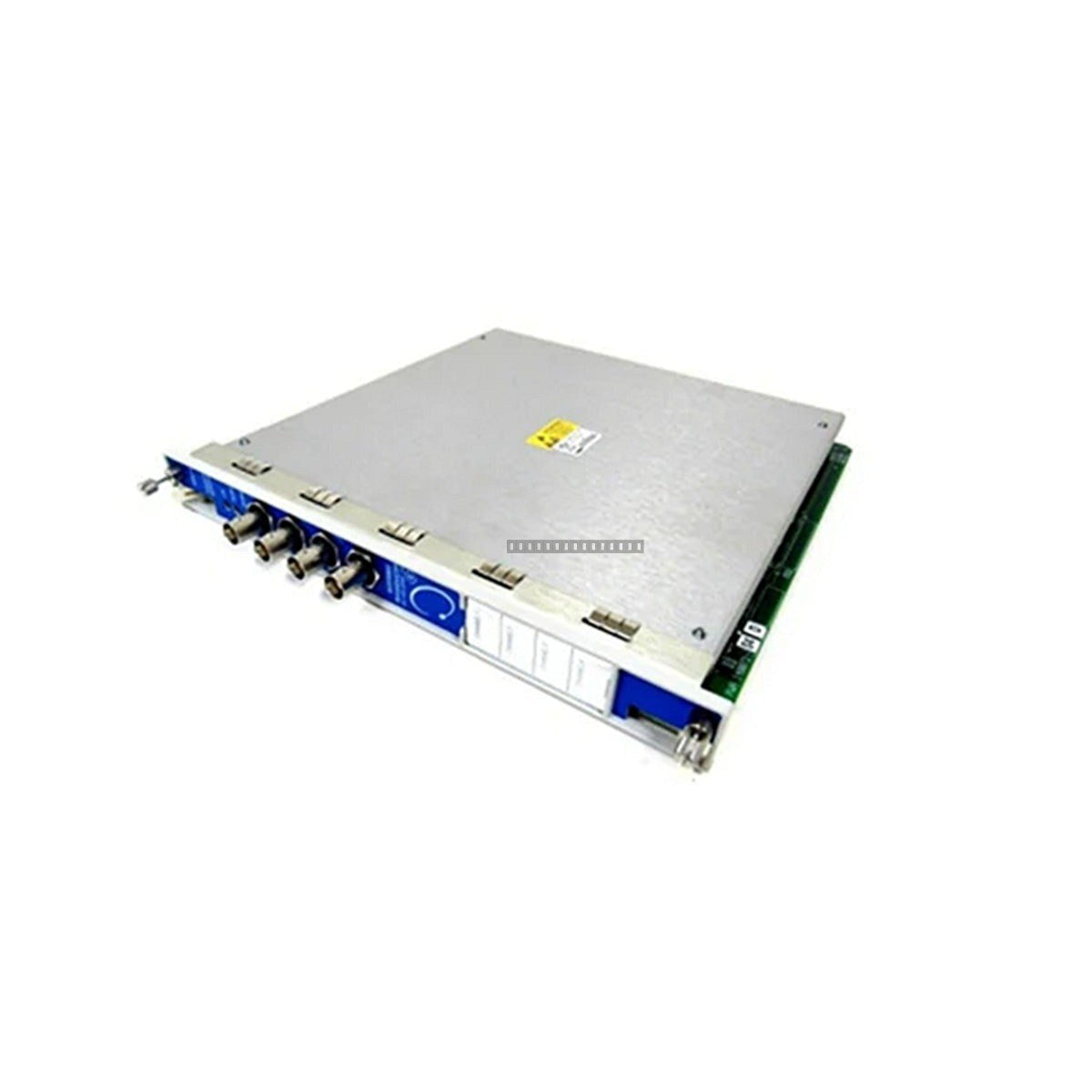

وحدة Bently Nevada 3500/45 لمراقبة الموضع هي وحدة عالية الأداء بأربع قنوات مصممة لنظام حماية الماكينات 3500 Series. وهي مصممة لتوفير مراقبة مستمرة وعبر الإنترنت للموضع المحوري للعمود والإزاحة في الآلات الدوارة الحيوية، بما في ذلك التوربينات البخارية والغازية، والضواغط، والمضخات الكبيرة. من خلال مقارنة إشارات الإدخال من المجسات التقاربية مع نقاط ضبط الإنذار المحددة من قبل المستخدم، تسهل الوحدة الحماية الموثوقة للآلات ومنطق الإغلاق.
الميزات
أربع قنوات مراقبة مستقلة لقياس الموضع الشامل.
متوافقة مع أنظمة مجسات التقارب القياسية من Bently Nevada (مثل سلسلة 3300).
توفر مخرجات مرحل "تنبيه" و"خطر" للتكامل في أنظمة سلامة وإيقاف المصنع.
تتضمن مخرجات محول إشارة مخزنة لتحليل الإشارة الخارجية واستكشاف الأخطاء التشخيصية.
تتميز بمؤشرات LED على اللوحة الأمامية للحالة المرئية السريعة لظروف "موافق" و"تجاوز" و"تنبيه" و"خطر".
قابلة للتكوين عبر برنامج تكوين رف 3500 لمطابقة متطلبات الماكينة المحددة.
مصممة للامتثال لمعايير API 670 لأنظمة حماية الآلات.
التطبيقات
تُستخدم هذه الوحدة بشكل أساسي في البيئات الصناعية لمراقبة الموضع المحوري على التوربينات والمضخات الحيوية. وهي ضرورية للكشف عن تآكل أو فشل محمل الدفع، مما يضمن سلامة المعدات الدوارة في محطات توليد الطاقة، والبتروكيماويات، ومنشآت النفط والغاز.
المواصفات الفنية
الشركة المصنعة
Bently Nevada
الموديل
3500/45
نوع المنتج
وحدة مراقبة الموضع
القنوات
4 قنوات مستقلة
درجة حرارة التشغيل
-30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة
95% غير مكثفة
استهلاك الطاقة
7 وات نموذجي
إرشادات التثبيت
تم تصميم وحدة 3500/45 للتركيب في رف 3500 القياسي.
تأكد من إيقاف تشغيل الرف قبل إدخال أو إزالة الوحدة لمنع التلف الكهربائي.
استخدم احتياطات التفريغ الكهروستاتيكي المناسبة عند التعامل مع الوحدة لحماية الدوائر الداخلية.
تأكد من أن جميع أسلاك الإشارة محمية ومؤرضة بشكل صحيح لتقليل تداخل EMI/RFI.
تأكد من توجيه كابلات المجسات التقاربية بعيدًا عن خطوط الطاقة عالية الجهد.
قم بتكوين الوحدة باستخدام برنامج تكوين رف 3500 بعد التثبيت المادي وقبل تشغيل النظام.
الأسئلة الشائعة
ماذا تراقب وحدة 3500/45؟ إنها تراقب الموضع المحوري للعمود والإزاحة باستخدام مدخلات مجسات التقارب لضمان عمل الآلات ضمن الحدود الميكانيكية الآمنة.
هل هذه الوحدة متوافقة مع المكونات الأخرى من سلسلة 3500؟ نعم، لقد تم تصميمها للتكامل بسلاسة داخل نظام رف 3500، مما يسمح باستراتيجيات مراقبة مدمجة مع وحدات الحماية الأخرى.
