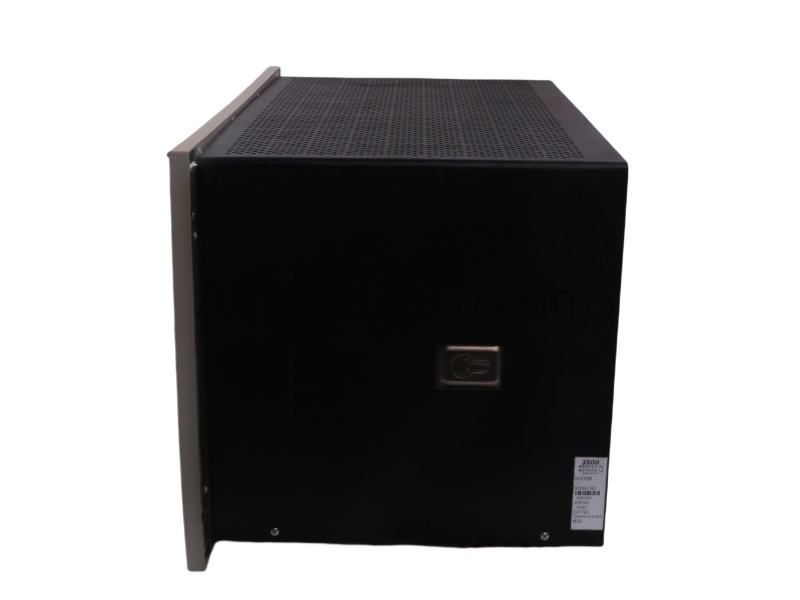

يُعدّ رف النظام Bently Nevada 3500/05-01-03-05-00-01 جزءًا من نظام حماية الآلات 3500، حيث يوفر الغلاف الميكانيكي والكهربائي لوحدات المراقبة التي تحمي المعدات الدوارة الحيوية. صُمم هذا الرف لدمج وحدات مراقبة الاهتزاز ودرجة الحرارة والسرعة وKeyphasor في نظام موحد، مما يوفر حماية مستمرة للآلات ومراقبة دقيقة لحالتها.
الميزات الرئيسية
الموديل:3500/05-01-03-05-00-01
النوع: رف النظام (حاوية لوحدات سلسلة 3500)
السعة: تصل إلى 14 فتحة للوحدات (فتحة واحدة لمصدر الطاقة، وفتحة واحدة لـ TDI، والباقي لوحدات المراقبة)
التوافق: يعمل مع وحدات سلسلة 3500 (الاهتزاز، درجة الحرارة، Keyphasor®، مقياس سرعة الدوران، الاتصالات)
خيارات التركيب: تركيب على اللوحة أو تركيب على الرف حسب التكوين
توزيع الطاقة: يتطلب مصدر طاقة 3500/15 (خيارات التيار المتردد أو التيار المستمر)
الاتصال: يتكامل مع واجهة البيانات العابرة 3500/22 ميجا (TDI) ووحدات الاتصالات
الموثوقية: مصممة للتشغيل المستمر في البيئات الصناعية القاسية
المواصفات الفنية
عدد الفتحات: 14 فتحة إجمالاً (بما في ذلك وحدة تزويد الطاقة ووحدة TDI)
الأبعاد: عرض قياسي للرف 19 بوصة، ارتفاع ~7U حسب التكوين
الوزن: 8 كجم
درجة حرارة التشغيل: من 0 درجة مئوية إلى +60 درجة مئوية
درجة حرارة التخزين: من -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: 95% بدون تكثف
حماية الغلاف: غلاف بمعيار IP20
التطبيقات
سكن مركزي لـوحدات حماية الآلات من سلسلة 3500
توليد الطاقة (التوربينات البخارية/الغازية)
النفط والغاز (الضواغط، المضخات)
مراقبة المعدات الدوارة في الصناعات البتروكيماوية والثقيلة
التكامل مع أنظمة DCS/PLC لمنطق الإنذار والفصل
التعليمات
س: ما وظيفة الرف 3500/05؟ج: إنه يحتوي على وحدات مراقبة سلسلة 3500 ويزودها بالطاقة لحماية الآلات.
س: كم عدد الوحدات التي يمكن تثبيتها؟ج: يتوفر ما يصل إلى 14 فتحة، وذلك حسب التكوين.
س: هل وحدة تزويد الطاقة مضمنة؟ج: لا، يلزم وجود وحدة تزويد طاقة 3500/15 منفصلة.
س: ما هي المعدات التي يستخدم معها؟ج: التوربينات، والضواغط، والمضخات، والمحركات، وغيرها من الآلات الدوارة الهامة.
