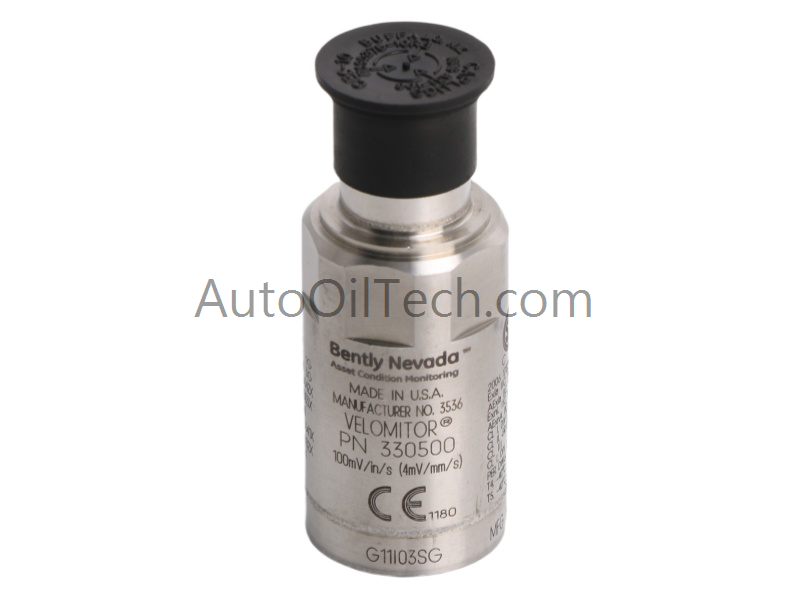

يُعد Bently Nevada 330500‑00‑20، والمُدرَج أيضًا ضمن الكتالوج باسم مستشعر فيلوميتور بيزو-فيولوستي، محول اهتزاز مصمم لقياس الاهتزاز المطلق في الآلات الدوارة مثل التوربينات والضواغط والمضخات والمراوح. يتصل مباشرة بمنصات المراقبة مثل سلسلة 3500 لتوفير تشخيصات مستمرة لحالة الجهاز.
4.5 هرتز – 5 كيلو هرتز (±3.0 ديسيبل)؛ 6.0 هرتز – 2.5 كيلو هرتز (±0.9 ديسيبل)
نطاق السرعة
1270 مم/ثانية (50 بوصة/ثانية) ذروة
التردد الرنيني
>12 كيلو هرتز
جهد انحياز الخرج
–12 ±3.0 فولت تيار مستمر
التطبيق
قياس الاهتزاز المطلق على الآلات الصناعية
التكامل
اتصال مباشر بأنظمة مراقبة Bently Nevada 3500
الوصف الوظيفي
يحول مستشعر الفيلوميتور اهتزاز الغلاف إلى إشارة كهربائية متناسبة، مما يتيح لأنظمة المراقبة تتبع حالة الجهاز. إن استجابته الواسعة للترددات ونطاق السرعة العالي يجعلانها مناسبة للكشف عن عدم التوازن منخفض التردد والأعطال الميكانيكية عالية التردد. يعمل جهد الانحياز –12 فولت تيار مستمر على تثبيت إخراج الإشارة، مما يضمن التوافق مع رفوف مراقبة Bently Nevada.
الأسئلة المتكررة
ما هو الاستخدام الرئيسي للـ 330500‑00‑20؟ يقيس الاهتزاز المطلق للغلاف في الآلات الدوارة لمنع الأعطال غير المتوقعة.
لماذا يعتبر التردد الرنيني مهمًا؟ يضمن التردد الرنيني الذي يزيد عن 12 كيلو هرتز أن المستشعر لا يتسبب في تشويه داخل نطاق القياس.
هل يمكن توصيله مباشرة بأنظمة المراقبة؟ نعم، يتكامل بسلاسة مع رفوف سلسلة Bently Nevada 3500 للتشخيصات في الوقت الفعلي.
إرشادات التركيب الميداني
التركيب: يثبت بإحكام على غلاف الآلة لضمان التوصيل الميكانيكي.
توجيه الكابلات: حافظ على كابلات المستشعر بعيدًا عن خطوط الجهد العالي لتقليل الضوضاء المستحثة.
الدرع: قم بتأريض دروع الكابلات في طرف المراقبة فقط.
التحقق: تأكد من معايرة الحساسية (100 ملي فولت/بوصة/ثانية) أثناء التشغيل.
الصيانة: افحص الموصلات بشكل دوري للتأكد من التوصيل الآمن وعلامات التآكل.
