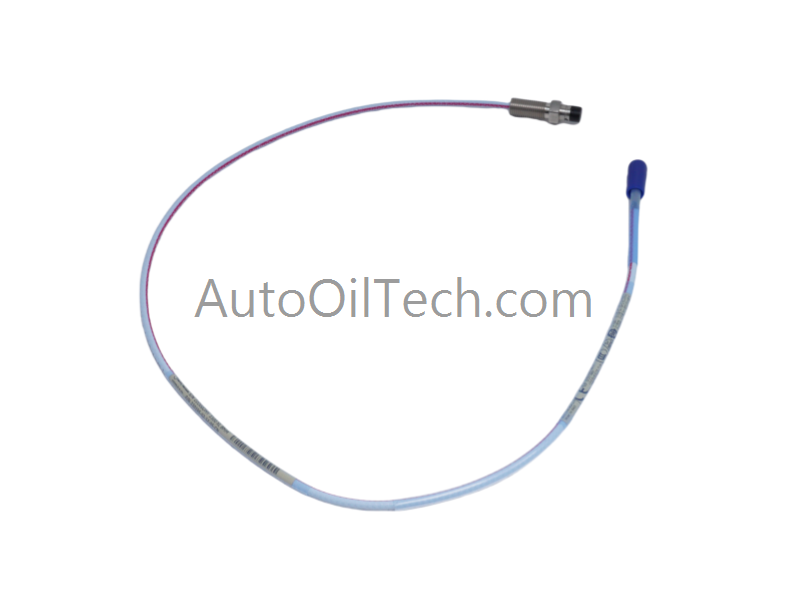

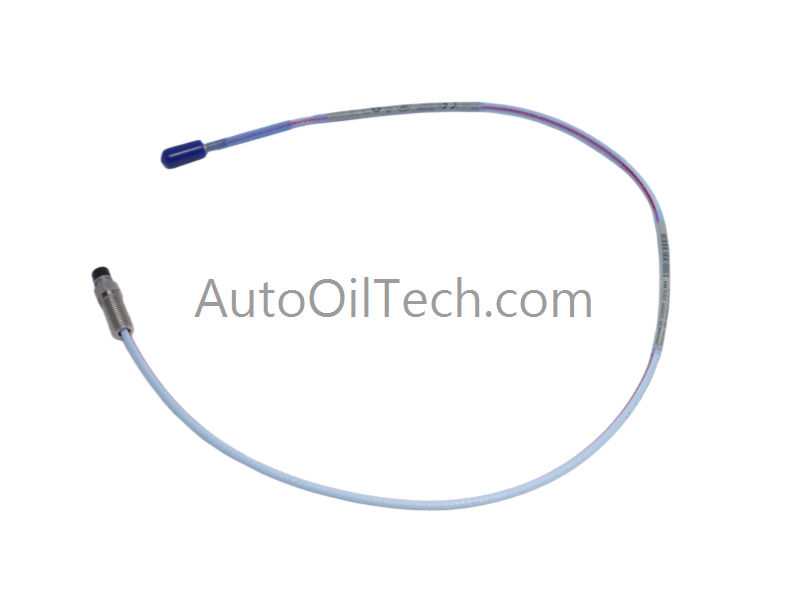

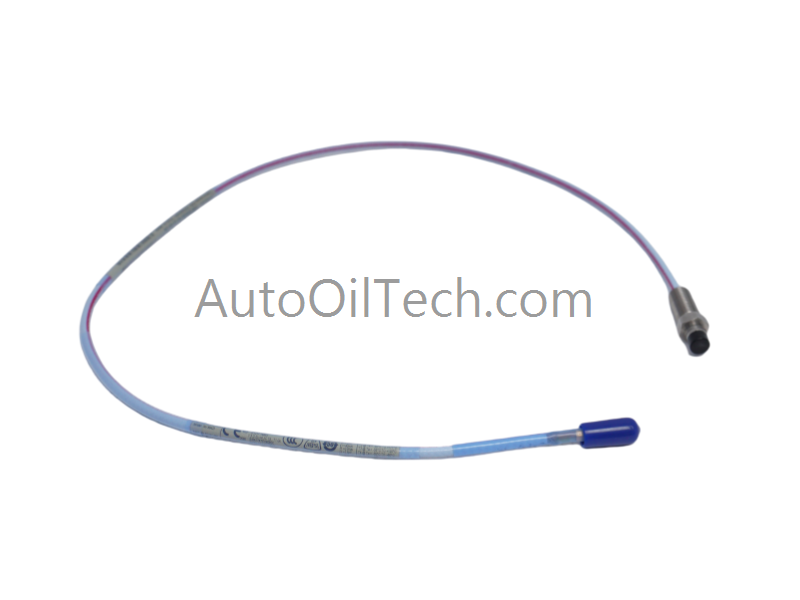

يعمل مستشعر مجسات القرب بنتلي نيفادا 330195-02-12-10-00، والمدرج أيضًا في الكتالوج باسم 330195، كعنصر استشعار تيار دوامي مخصص بحجم 8 مم لقياس الإزاحة والديناميكا الدوارة ضمن شبكات محول 3300 XL. يطبق التجميع سلكًا متحد المحور مطابقًا للمصنع، ووصلة ClickLoc، وهندسة مجس موحدة لسلوك جهد الفجوة المستقر.
تفاصيل اللاحقة ومصفوفة النموذج
(يوفر الإدخال تفاصيل لاحقة جزئية فقط؛ لا يتم استنتاج أي تقسيم إضافي.)
330195: مستشعر مجسات القرب 8 مم
02: موصل متحد المحور مصغر ClickLoc
12: التكوين الميكانيكي للمجس (لم يتم تعريفه بشكل أكبر في الإدخال)
10: طول الكابل = 1.0 متر
00: لا توجد موافقات وكالة مطلوبة
المواصفات الفنية للأجهزة
المعلمة
المواصفات
النموذج
330195-02-12-10-00
العلامة التجارية
بنتلي نيفادا
المنشأ
الولايات المتحدة الأمريكية
الوزن
غير محدد (وزن الشحن غير متوفر)
الأبعاد
غير محدد (تجميع المجس)
درجة حرارة التشغيل
غير محدد (توقعات درجة الحرارة المحيطة القياسية 3300 XL)
استهلاك الطاقة
مجس سلبي؛ يعمل بواسطة proximitor
نوع المجس
مستشعر مجسات القرب 3300 XL 8 مم
طول الكابل
1.0 متر
الموصل
موصل متحد المحور مصغر ClickLoc
الموافقات
00 = غير مطلوب
ختم الضغط
حلقة Viton O-ring (تصميم إحكام 3300 XL القياسي)
التحقق من جهد الفجوة ومعايرة التيار الدوامي
تحافظ مجسات 3300 XL على مرجع جهد فجوة اسمي −10 VDC، مما يتيح معايرة إزاحة يمكن التنبؤ بها عبر نطاق الاستشعار 8 مم. الكابل المتحد المحور بطول 1.0 متر مطابق للمصنع للحفاظ على استقرار المعاوقة، مما يدعم تتبع الطور الديناميكي الدوار المتسق. تضمن وصلة ClickLoc تثبيتًا كهربائيًا قابلًا للتكرار وتقلل من التداخل في التركيبات متعددة المجسات.
الأسئلة المتداولة
س: هل يمكن استبدال المجس 330195 بينما يظل proximitor قيد التشغيل؟ ج: يجب أن يتم الاستبدال فقط عندما تكون القناة غير نشطة لتجنب تقلبات جهد الفجوة العابرة.
س: هل يتطلب طول الكابل 1.0 متر إعادة معايرة proximitor؟ ج: لا توجد إعادة معايرة مطلوبة؛ طول الكابل مطابق للمصنع لوحدات proximitor 3300 XL القياسية.
س: هل توجد تبعيات للبرامج الثابتة عند تثبيت هذا المجس؟ ج: لا توجد برامج ثابتة في المجس. يظل التكوين في وحدة المراقبة.
إرشادات التثبيت الميداني
حافظ على نظافة أسطح التركيب لضمان تثبيت ميكانيكي مستقر.
قم بإنهاء تدريع الكابل عند طرف proximitor فقط لمنع تكون حلقات أرضية.
تجنب الانحناءات الحادة التي قد تغير معاوقة الكابل المحوري.
وجه الكابل بعيدًا عن الموصلات عالية التيار لتقليل التداخل الكهرومغناطيسي.
تحقق من تثبيت موصل ClickLoc قبل تنشيط قناة المراقبة.
