330104-12-20-10-02-00 | بنتلي نيفادا | مجسات تقارب 3300 XL مقاس 8 مم

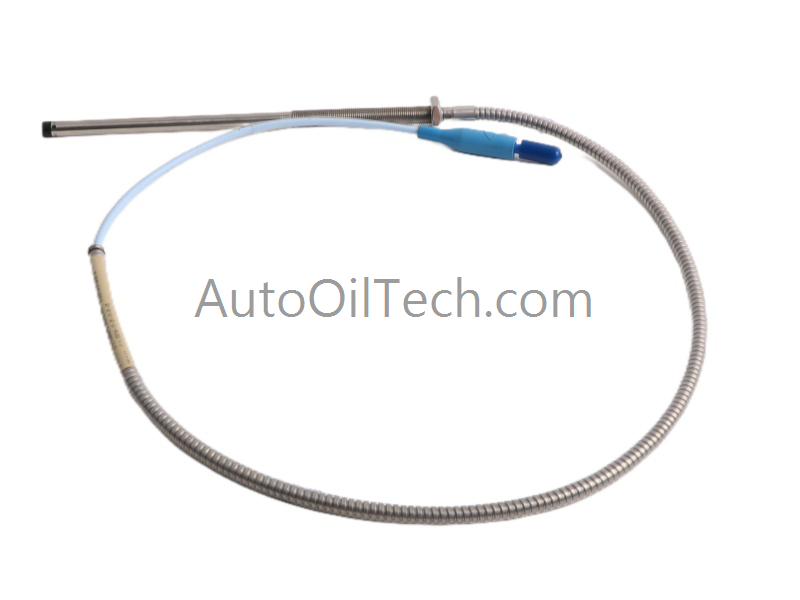

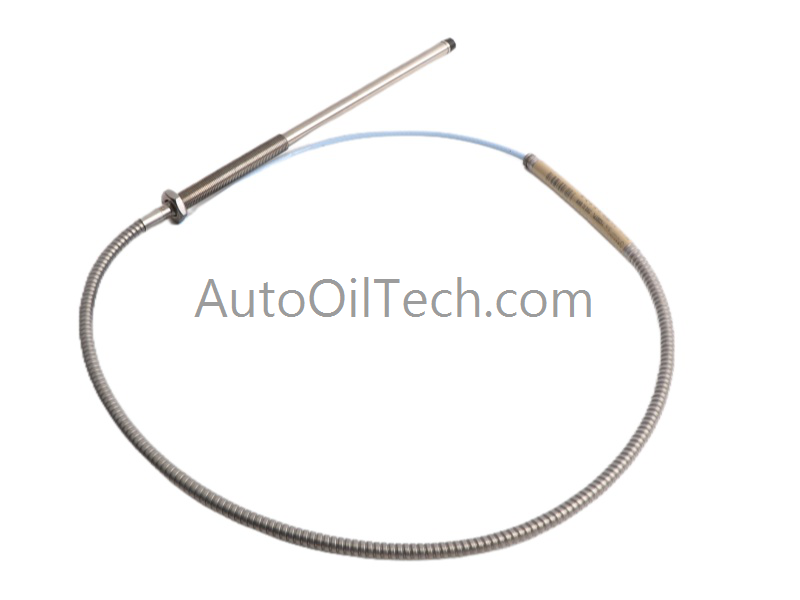

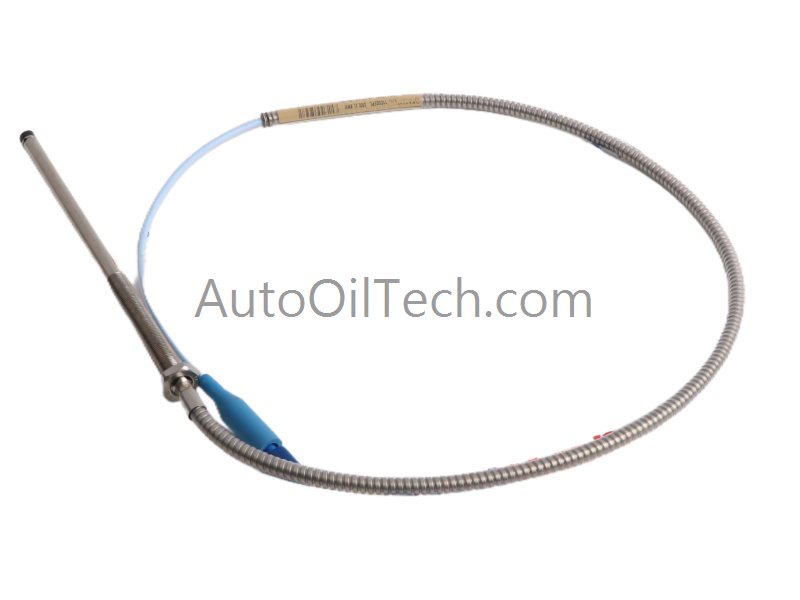

Bently Nevada 330104-12-20-10-02-00 مجسات القرب 3300 XL بحجم 8 مم

يعمل Bently Nevada 330104-12-20-10-02-00، المصنف أيضًا كـ 330104 مسبار القرب، كعنصر استشعار تيار دوامي مخصص بحجم 8 مم لقياس الإزاحة والديناميكية الدوارة داخل أنظمة مراقبة 3300 XL. يطبق المسبار جزءًا غير مسنن بطول 120 مم، وطول هيكل 200 مم، وكابل محوري بطول 1.0 متر ينتهي بموصل ClickLoc.

تفكيك اللاحقة ومصفوفة النموذج

• 330104: مسبار قرب 8 مم، متغير بطول ممتد
• 12: طول غير مسنن = 120 مم
• 20: الطول الكلي للهيكل = 200 مم
• 10: طول الكابل الكلي = 1.0 متر (3.3 قدم)
• 02: موصل ClickLoc محوري مصغر، كابل قياسي
• 00: لا توجد موافقات وكالة مطلوبة

مواصفات الأجهزة

التحقق من جهد الفجوة وتدرج التيار الدوامي

تحافظ مجسات 3300 XL على مرجع جهد فجوة اسمي يبلغ −10 VDC، مما يتيح تدرج إزاحة يمكن التنبؤ به عبر نطاق الاستشعار 8 مم. يوفر الجزء غير المسنن الممتد بطول 120 مم وطول الهيكل 200 مم وصولًا ميكانيكيًا للتركيبات العميقة مع الحفاظ على هندسة المسبار-العمود. يقلل الكابل المحوري بطول 1.0 متر من تباين المعاوقة، ويدعم تتبع الطور الديناميكي الدوار المستقر. يضمن إنهاء ClickLoc جلوسًا كهربائيًا قابلاً للتكرار، مما يقلل من التداخل في مصفوفات المجسات المتعددة.

الأسئلة المتداولة

س: هل يمكن استبدال هذا المسبار بينما يظل المقرب نشطًا؟ ج: يجب أن يتم الاستبدال فقط عندما تكون القناة غير نشطة لتجنب تقلبات جهد الفجوة العابرة.

س: هل يتطلب طول الكابل 1.0 متر إعادة معايرة المقرب؟ ج: لا يلزم إعادة المعايرة؛ طول الكابل مطابق للمصنع لوحدات المقرب 3300 XL القياسية.

س: هل يتم التحقق من ختم الضغط قبل الشحن؟ ج: لا يتم اختبار المجسات تحت الضغط في المصنع. توفر حلقة O من Viton الإغلاق، ولكن طلبات اختبار الضغط تتطلب دعم تصميم مخصص.

إرشادات التثبيت الميداني

• تأكد من أن سطح التركيب نظيف وخالٍ من الحطام للحفاظ على ثبات الجلوس الميكانيكي.
• قم بتوصيل تدريع الكابل عند طرف المقرب فقط لمنع تكوين حلقة أرضية.
• تجنب الانحناءات الحادة التي قد تغير معاوقة الكابل المحوري.
• قم بتوجيه الكابل بعيدًا عن الموصلات عالية التيار لتقليل التداخل الكهرومغناطيسي.
• تحقق من تثبيت موصل ClickLoc قبل تنشيط قناة المراقبة.
