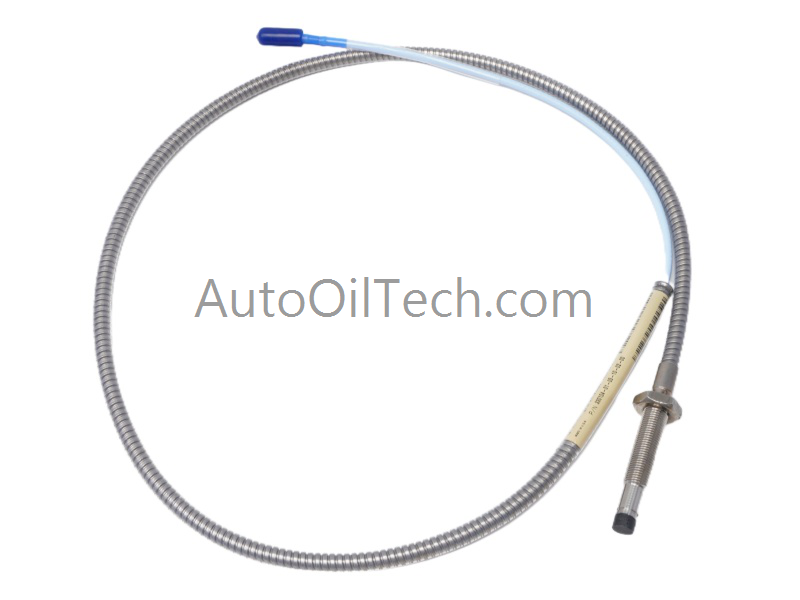

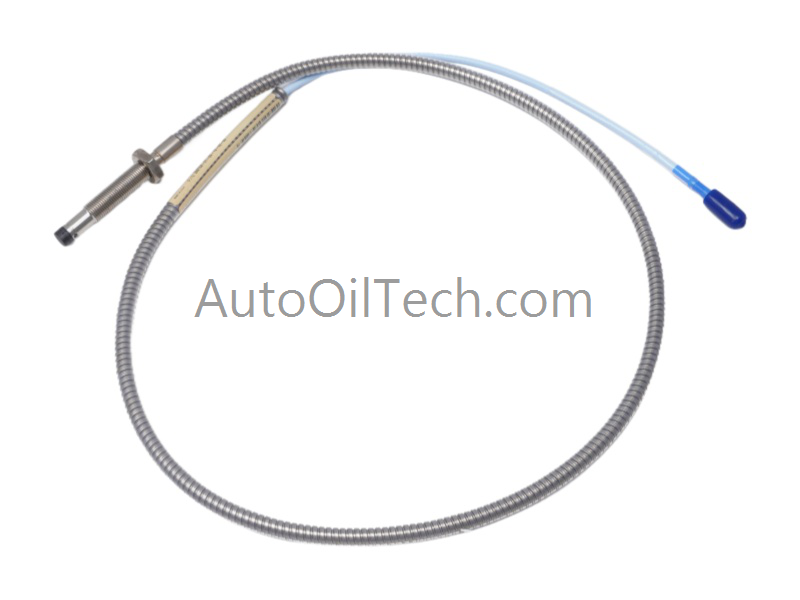

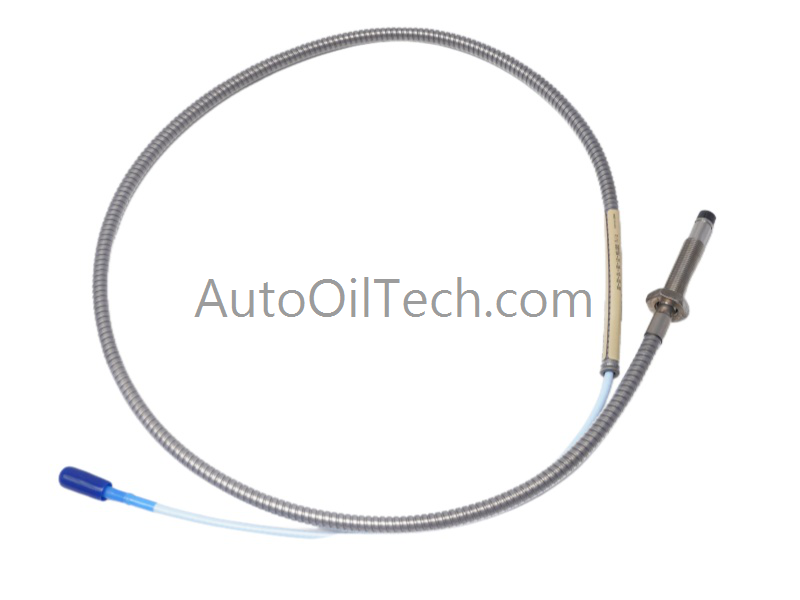

مجس 8 مم، كابل مدرع، موصل ClickLoc، موافقات المناطق الخطرة
معايرة مجس التيار الدوامي والتحقق من جهد الفجوة
يتبع المجس 3300 XL 8 مم مقياس جهد الفجوة القياسي -10 VDC المستخدم في جميع أنظمة تقارب Bently Nevada. يضمن هذا استجابة إزاحة خطية يمكن التنبؤ بها عند إقرانه بكابل تمديد متطابق ومحرك Proximitor. يحافظ الغلاف المدرع على الهندسة المحورية تحت الإجهاد الميكانيكي، مما يقلل الانجراف الناجم عن الاهتزاز أو حركة الكابل. يوفر المجس خرجًا خطيًا 7.87 V/mm (200 mV/mil) عبر Proximitor، مما يدعم قياسات الاهتزاز والسرعة والموضع في تطبيقات الديناميكا الدوارة. قمع التداخل متأصل في التصميم المحوري، مما يحافظ على إشارات إزاحة نظيفة في مسارات الكابلات الكثيفة.
الأسئلة المتكررة
س: هل يتطلب المجس مطابقة دقيقة للكابل للحصول على معايرة صحيحة؟ ج: نعم. يجب إقران مجسات التيار الدوامي بطول الكابل المحدد للحفاظ على معايرة جهد الفجوة -10 VDC واستجابة إزاحة خطية.
س: هل يمكن توجيه الكابل المدرع بالقرب من الموصلات عالية التيار؟ ج: لا يوصى بذلك. على الرغم من أن الدرع يحسن المتانة، إلا أن الحقول الكهرومغناطيسية قد تشوه مجال استشعار التيار الدوامي.
س: هل المجس مناسب لأغلفة المحامل ذات درجات الحرارة العالية؟ ج: تم تصميم مجسات 3300 XL المدرعة للبيئات الصناعية القاسية، ولكن يجب أن يتبع التركيب إرشادات درجة الحرارة على مستوى النظام.
إرشادات التركيب الميداني
حافظ على التوجيه المستقيم للكابل المدرع بطول 1.0 متر للحفاظ على المعاوقة المحورية.
قم بمحاذاة طرف المجس بشكل عمودي على سطح الدوار لقياس دقيق للإزاحة والسرعة.
تجنب الانحناءات الحادة بالقرب من موصل ClickLoc للحفاظ على الهندسة المحورية.
تأريض الدرع عند طرف المشغل فقط لمنع تداخل حلقة الأرض.
تحقق من جهد الفجوة أثناء التشغيل للتأكد من الموضع الميكانيكي الصحيح.
