330104-00-08-05-02-00 | بنتلي نيفادا | مجسات تقاربية 3300 XL 8 مم

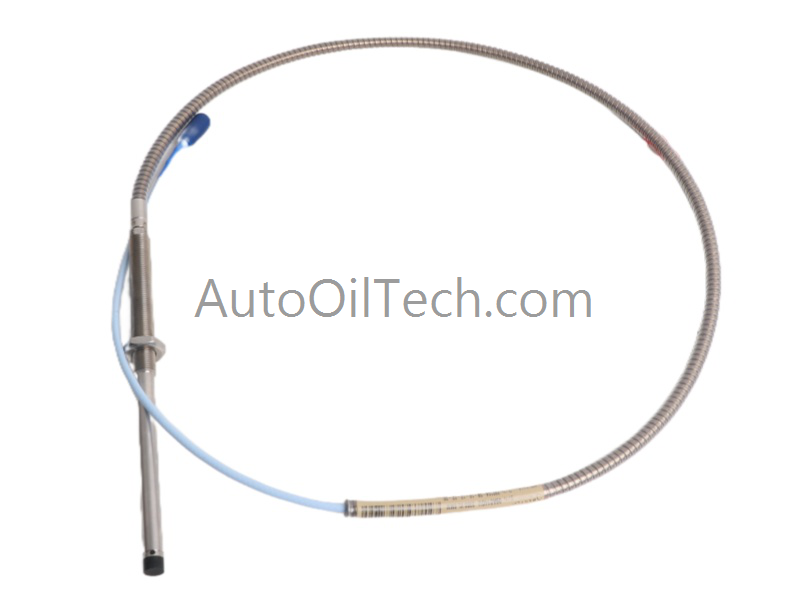

مسبار بنتلي نيفادا 330104-00-08-05-02-00 3300 XL 8 مم

يعمل مسبار التقارب Bently Nevada 330104-00-08-05-02-00، والمُفهرس أيضًا باسم 330104، كمكون مادي مخصص لقياس إزاحة العمود إلى المسبار ضمن أنظمة المراقبة الدوامية 3300 XL. يُنشئ المسبار المدرع 8 مم استجابة فجوة كهربائية مُعايرة تُستخدم لتقييم الوضع المستمر للدوار والسلوك الديناميكي.

تحليل اللاحقات ومصفوفة النموذج

• 330104 — مسبار 3300 XL 8 مم، خيط M10 x 1، مُدرع
• 00 — طول غير مُخيط 0 مم
• 08 — الطول الكلي للغلاف 80 مم
• 05 — الطول الكلي للكابل 0.5 م
• 02 — موصل ClickLoc محوري مصغر، كابل قياسي
• 00 — لا توجد موافقات وكالات

المواصفات الفنية للمعدات

مقياس التيار الدوامي وكبح التداخل

يحافظ مسبار 3300 XL 8 مم على مقياس التيار الدوامي الموحد المستخدم في جميع أنظمة بنتلي نيفادا، ويتوافق مع مرجع جهد الفجوة الاسمي -10 VDC. يوفر طول الغلاف 80 مم وصولًا ميكانيكيًا موسعًا دون تغيير الخطية الكهربائية. يضمن موصل ClickLoc استمرارية التدريع المحوري، مما يكبح التداخل ويمنع تشويه الطور أثناء قياسات ديناميكية الدوار. يوفر حلقة فيتون O-ring إحكامًا تفاضليًا للضغط بين رأس المسبار والعلبة، مما يدعم التشغيل المستقر في أغلفة الماكينات المغلقة.

الأسئلة المتداولة

س: هل يمكن تركيب المسبار أثناء دوران الآلة؟ ج: يتطلب التركيب حالة عدم دوران لضمان التحديد الميكانيكي الصحيح والتحقق من الفجوة.

س: هل يؤثر طول الغلاف 80 مم على مقياس الكهرباء؟ ج: لا يؤثر طول الغلاف على مقياس الكهرباء. تحدد الخطية هندسة المسبار ومطابقة المقرب.

س: كيف يجب توجيه الكابلات المدرعة لتقليل الضوضاء؟ ج: وجه الكابل بعيدًا عن الموصلات عالية التيار وحافظ على إنهاء التدريع عند طرف المقرب فقط.

إرشادات التركيب في الموقع

• تأكد من أن فتحة التثبيت الملولبة M10 x 1 نظيفة وخالية من الشوائب للحفاظ على التثبيت الصحيح.
• قم بمحاذاة وجه المسبار عموديًا على سطح العمود للحصول على استجابة إزاحة دقيقة.
• تجنب الانحناءات الشديدة؛ حافظ على نصف قطر لطيف للحفاظ على المعاوقة المحورية.
• قم بربط التدريع عند طرف المقرب فقط لمنع حلقات التأريض.
• تحقق من جهد الفجوة بعد التركيب لتأكيد المحاذاة الميكانيكية الصحيحة.
