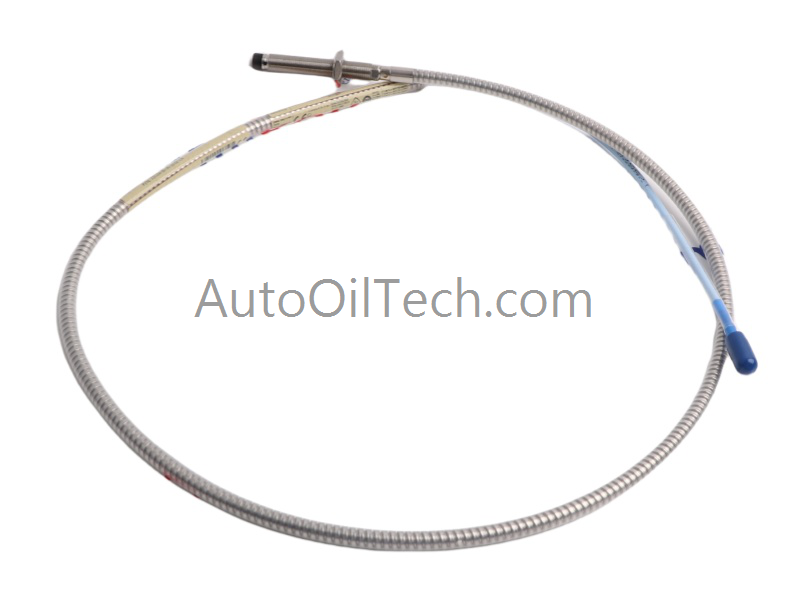

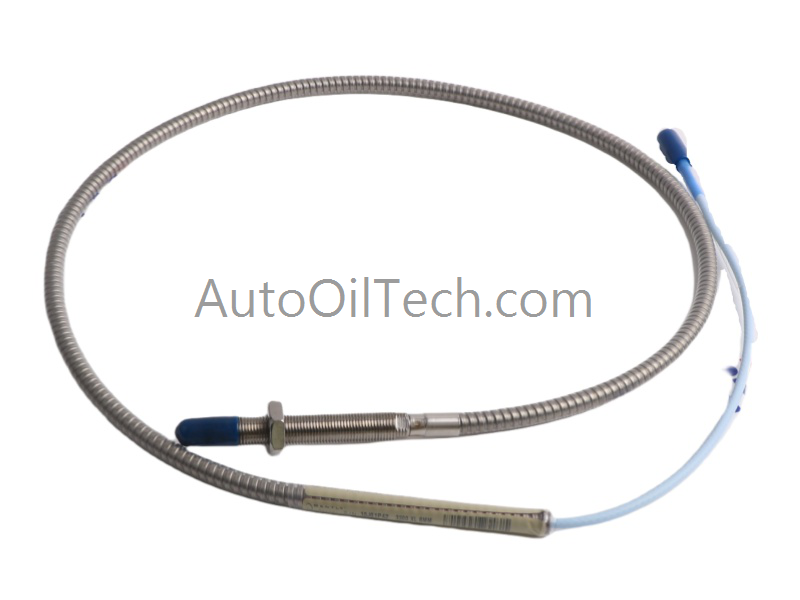

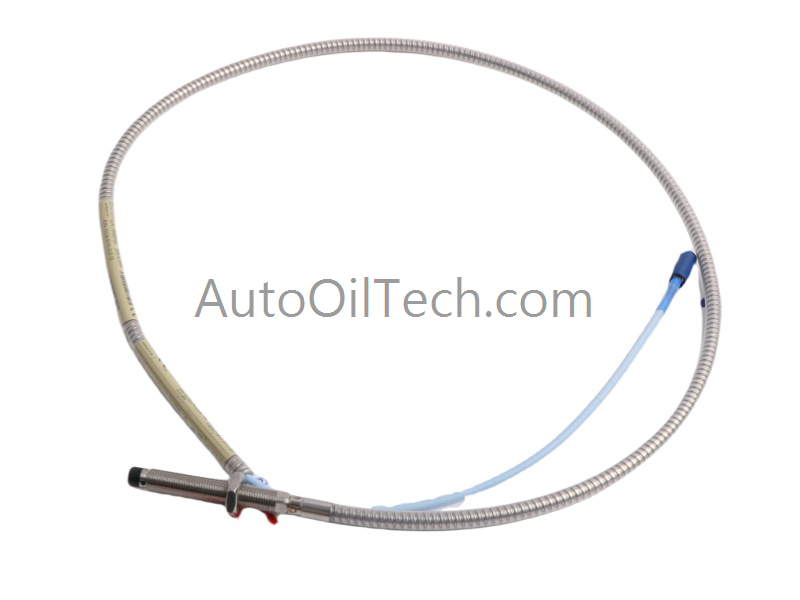

يعمل المجس Bently Nevada 330104-00-06-10-02-00، والمُدرج أيضًا باسم مجس التقارب 330104، كمكون أجهزة مخصص لقياس إزاحة العمود إلى المجس ضمن أنظمة المراقبة بالتيار الدوامي 3300 XL. يُنشئ المجس المدرع بقطر 8 مم استجابة فجوة كهربائية مُعايرة تُستخدم لتقييم الوضع المستمر للدوار والسلوك الديناميكي.
تفكيك اللاحقة ومصفوفة النموذج
330104 — مجس 3300 XL بقطر 8 مم، متري، مدرع
00 — طول غير مُقوّى 0 مم
06 — طول الهيكل الكلي 60 مم
10 — الطول الكلي للكابل 1.0 م
02 — موصل ClickLoc محوري مصغر، كابل قياسي
00 — لا توجد موافقات وكالات
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
330104-00-06-10-02-00
العلامة التجارية
Bently Nevada
الأصل
الولايات المتحدة الأمريكية
الوزن
غير محدد
الأبعاد
غير محددة
درجة حرارة التشغيل
غير محددة
استهلاك الطاقة
مجس سلبي؛ لا يستهلك طاقة
نوع الخيط
M10 × 1
طول الكابل
1.0 م
الموصل
ClickLoc محوري مصغر
نوع المنتج
مجسات التقارب
مقياس التيار الدوامي وسلامة إشارة ديناميكية الدوار
يحافظ مجس 3300 XL بقطر 8 مم على مقياس التيار الدوامي الموحد المستخدم في أنظمة بنتلي نيفادا، ويتوافق مع الجهد المرجعي للفجوة الاسمية -10 VDC. يوفر طول الهيكل البالغ 60 مم مدى ميكانيكيًا دون تغيير الخطية الكهربائية. يضمن موصل ClickLoc استمرارية درع المحور المشترك، مما يمنع التداخل ويمنع تشويه الطور أثناء قياسات ديناميكية الدوار. يثبت الهيكل المدرع المعاوقة تحت الاهتزاز والإجهاد الميكانيكي.
الأسئلة الشائعة
س: هل يمكن تركيب المجس أثناء دوران الآلة؟ ج: يتطلب التركيب حالة عدم دوران لضمان الوضع الميكانيكي الصحيح والتحقق من الفجوة.
س: هل يؤثر طول الهيكل البالغ 60 مم على المقياس الكهربائي؟ ج: لا يؤثر طول الهيكل على المقياس الكهربائي. يتم تحديد الخطية بواسطة هندسة المجس ومطابقة المقرب.
س: كيف يجب توجيه الكابلات المدرعة لتقليل الضوضاء؟ ج: قم بتوجيه الكابل بعيدًا عن الموصلات عالية التيار وحافظ على إنهاء الدرع عند طرف المقرب فقط.
إرشادات التركيب الميداني
تأكد من أن فتحة التثبيت الملولبة M10 x 1 نظيفة وخالية من الحطام للحفاظ على التثبيت الصحيح.
قم بمحاذاة وجه المجس عموديًا على سطح العمود للحصول على استجابة إزاحة دقيقة.
تجنب الانحناءات الشديدة؛ حافظ على نصف قطر لطيف للحفاظ على المعاوقة المحورية.
قم بتوصيل الدرع عند طرف المقرب فقط لمنع حلقات التأريض.
تحقق من جهد الفجوة بعد التركيب لتأكيد المحاذاة الميكانيكية الصحيحة.
