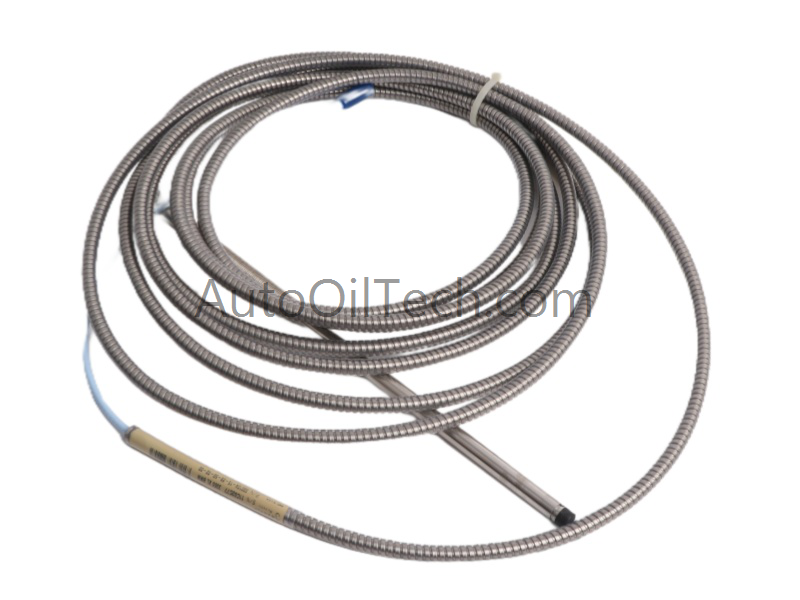

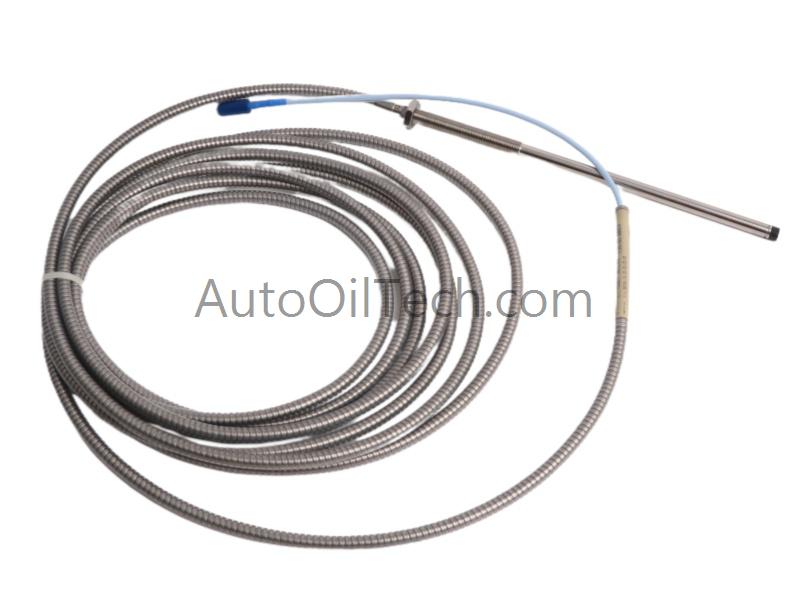

يعمل Bently Nevada 330104-00-02-10-02-00، والمُدرج أيضًا ضمن كتالوج مسابير التقارب 330104، كمكون مادي مخصص لقياس إزاحة العمود إلى المسبار ضمن أنظمة المراقبة بالتيار الدوامي 3300 XL. يُنشئ المسبار الملولب المتري M10 x 1 استجابة فجوة كهربائية معايرة تُستخدم لتقييم الموضع المستمر للدوار والسلوك الديناميكي.
توضيح اللاحقة ومصفوفة النموذج
330104 — مسبار 3300 XL 8 مم، سن M10 x 1، مع درع
00 — طول غير ملولب 00 مم
02 — الطول الإجمالي للعلبة 20 مم
10 — الطول الكلي للكابل 1.0 متر
02 — موصل ClickLoc محوري مصغر، كابل قياسي
00 — لا توجد موافقات وكالة
المواصفات الفنية للأجهزة
المعلمة
المواصفات
الموديل
330104-00-02-10-02-00
الماركة
Bently Nevada
المنشأ
الولايات المتحدة الأمريكية
الوزن
0.323 كجم
الأبعاد
غير محدد
درجة حرارة التشغيل
-51 درجة مئوية إلى +177 درجة مئوية
استهلاك الطاقة
غير محدد
نوع السن
M10 x 1
طول الكابل
1.0 متر
الموصل
ClickLoc محوري مصغر
الحد الأدنى لحجم الهدف
هدف مسطح بقطر 15.2 مم
نوع المنتج
مسابير التقارب
معايرة التيار الدوامي والتحقق من جهد الفجوة
يُحافظ المسبار المتري 3300 XL 8 مم على معايرة التيار الدوامي الموحدة المستخدمة في أنظمة Bently Nevada، بما يتماشى مع الجهد المرجعي الاسمي للفجوة -10 VDC. يضمن هذا التفسير المتسق للإزاحة بغض النظر عن نوع السن المتري أو تكوين الدرع. يحافظ موصل ClickLoc المحوري على استمرارية التدريع، مما يثبط التداخل ويحافظ على قياسات طور وسعة الدوار الديناميكي المستقرة. تدعم مواد طرف المسبار المصنوعة من PPS وعلبته المصنوعة من SST سلوكًا حراريًا يمكن التنبؤ به عبر نطاق التشغيل الكامل.
الأسئلة الشائعة
س: هل يمكن تركيب المسبار أثناء دوران الآلة؟ ج: لا. يتطلب التركيب حالة عدم الدوران لضمان الوضع الميكانيكي الصحيح والتحقق من الفجوة.
س: هل يؤثر السن المتري M10 x 1 على الخطية أو المعايرة؟ ج: لا يؤثر نوع السن على المعايرة الكهربائية. تتحدد الخطية بواسطة هندسة المسبار ومطابقة المقرب.
س: كيف يجب إنهاء التدريع عند استخدام الكابلات المدرعة؟ ج: يجب توصيل التدريع عند طرف المقرب فقط لتجنب الحلقات الأرضية والحفاظ على استقرار الإشارة.
إرشادات التركيب في الموقع
تأكد من أن فتحة التثبيت الملولبة M10 x 1 نظيفة وخالية من الحطام للحفاظ على التثبيت الصحيح.
قم بمحاذاة وجه المسبار عموديًا على سطح العمود للحصول على استجابة إزاحة دقيقة.
قم بتوجيه الكابلات المدرعة بعيدًا عن الموصلات عالية التيار لتقليل التداخل الكهرومغناطيسي.
تجنب الانحناءات الشديدة؛ حافظ على نصف قطر لطيف للحفاظ على مقاومة المحور المشترك.
تحقق من جهد الفجوة بعد التركيب للتأكد من المحاذاة الميكانيكية الصحيحة.
