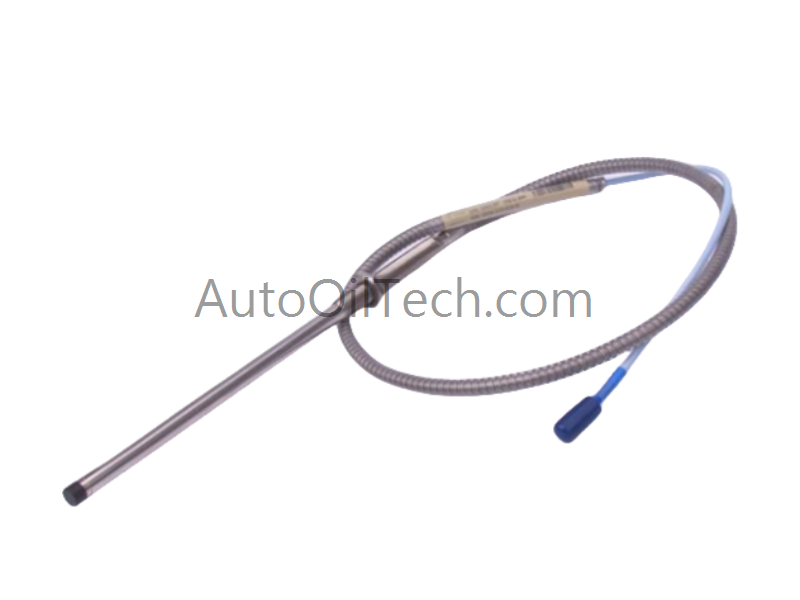

يعمل المجس Bently Nevada 330104-00-02-10-02-00، والمُدرج أيضًا باسم مجس التقارب 330104، كمكون مادي مخصص لقياس إزاحة عمود الدوران إلى المجس ضمن أنظمة مراقبة التيار الدوامي 3300 XL. يُنشئ المجس الملولب M10 x 1 المتري استجابة فجوة كهربائية معايرة تُستخدم لتقييم الموضع المستمر للدوار والسلوك الديناميكي.
توضيح اللاحقات ومصفوفة النموذج
330104 — مجس 3300 XL 8 مم، سن M10 x 1، مع درع
00 — طول غير مسنن 00 مم
02 — طول الغلاف الكلي 20 مم
10 — طول الكابل الكلي 1.0 م
02 — موصل ClickLoc محوري مصغر، كابل قياسي
00 — لا توجد موافقات وكالة
المواصفات المادية
المعلمة
المواصفات
النموذج
330104-00-02-10-02-00
العلامة التجارية
بنتلي نيفادا
الأصل
الولايات المتحدة الأمريكية
الوزن
0.323 كجم
الأبعاد
غير محددة
درجة حرارة التشغيل
-51 درجة مئوية إلى +177 درجة مئوية
استهلاك الطاقة
غير محدد
نوع السن
M10 x 1
طول الكابل
1.0 م
الموصل
ClickLoc محوري مصغر
الحد الأدنى لحجم الهدف
هدف مسطح بقطر 15.2 مم
نوع المنتج
مجسات التقارب
قياس التيار الدوامي والتحقق من جهد الفجوة
يحتفظ المجس المتري 3300 XL 8 مم بـ قياس التيار الدوامي الموحد المستخدم عبر أنظمة بنتلي نيفادا، ويتوافق مع مرجع جهد الفجوة الاسمي -10 VDC. يضمن هذا تفسيرًا ثابتًا للإزاحة بغض النظر عن خيط القياس أو تكوين الدرع. يحافظ موصل ClickLoc المحوري على استمرارية الحماية، مما يمنع التداخل ويحافظ على قياسات طور الدوار الديناميكي والسعة المستقرة. تدعم مادة طرف PPS وغلاف SST للمجس سلوكًا حراريًا يمكن التنبؤ به عبر نطاق التشغيل الكامل.
الأسئلة المتكررة
س: هل يمكن تركيب المجس أثناء دوران الآلة؟ ج: لا. يتطلب التركيب حالة عدم دوران لضمان الوضع الميكانيكي الصحيح والتحقق من الفجوة.
س: هل يؤثر السن المتري M10 x 1 على الخطية أو المعايرة؟ ج: لا يؤثر نوع السن على القياس الكهربائي. تُحدد الخطية بواسطة هندسة المجس ومطابقة المقرب.
س: كيف يجب إنهاء الحماية عند استخدام كبلات مدرعة؟ ج: يجب توصيل الحماية عند طرف المقرب فقط لتجنب الحلقات الأرضية والحفاظ على استقرار الإشارة.
إرشادات التركيب الميداني
تأكد من أن فتحة التثبيت الملولبة M10 x 1 نظيفة وخالية من الحطام للحفاظ على التثبيت الصحيح.
قم بمحاذاة وجه المجس عموديًا على سطح العمود للحصول على استجابة إزاحة دقيقة.
قم بتوجيه الكابلات المدرعة بعيدًا عن الموصلات عالية التيار لتقليل التداخل الكهرومغناطيسي.
تجنب الانحناءات الشديدة؛ حافظ على نصف قطر لطيف للحفاظ على المعاوقة المحورية.
تحقق من جهد الفجوة بعد التركيب للتأكد من المحاذاة الميكانيكية الصحيحة.
