330102-00-20-10-02-00 | بنتلي نيفادا | مجسات تقارب 3300 XL 8 مم
No reviews
في الأوراق المالية!
- Part Number: 330102-00-20-10-02-00
- Brand: Bently Nevada
- Type: مجسات القرب 3300 XL مقاس 8 مم
- Dimensions: 20.5 × 22.2 × 3.7 سم
- Country of Origin: الولايات المتحدة الأمريكية
- Barcode: 8537101190
يشارك
Additional Specifications
| Color / Pattern |
|
وصف المنتج

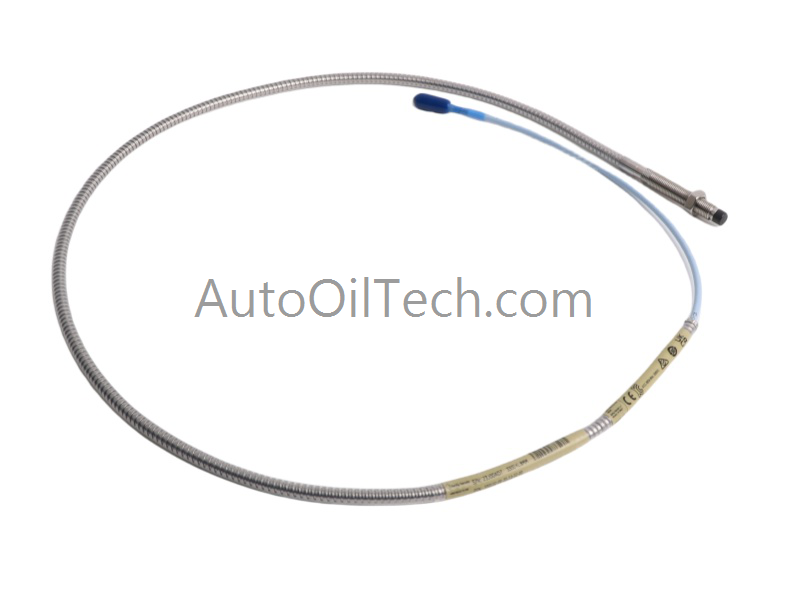

مسابر التقارب Bently Nevada 330102-00-20-10-02-00 3300 XL 8 مم
يعمل مسبار Bently Nevada 330102-00-20-10-02-00، والمفهرس أيضًا باسم مسبار التقارب 330102، كمكون مادي مخصص لقياس إزاحة الدوار إلى المسبار ضمن شبكات المراقبة بالتيار الدوامي 3300 XL. يُنشئ المسبار المصفح بحجم 8 مم علاقة جهد فجوة معايرة تُستخدم لتقييم ديناميكيات العمود المستمر.
تفكيك اللاحقة ومصفوفة النموذج
- 330102 — مسبار 3300 XL 8 مم، سن 3/8‑24 UNF، مع درع
- 00 — طول غير مسنن 0.0 بوصة
- 20 — الطول الإجمالي للعلبة 2.0 بوصة
- 10 — الطول الإجمالي للكابل 1.0 م
- 02 — موصل ClickLoc محوري مصغر، كابل قياسي
- 00 — لا توجد موافقات وكالة مطلوبة
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| النموذج | 330102-00-20-10-02-00 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.323 كجم |
| الأبعاد | غير محددة |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | غير محدد |
| مادة طرف المسبار | بولي فينيلين سلفيد (PPS) |
| مادة غلاف المسبار | AISI 303 أو 304 SST |
| نوع السن | 3/8‑24 UNF |
| طول الكابل | 1.0 م |
| الموصل | ClickLoc محوري مصغر |
| نوع المنتج | مسابر التقارب |
معايرة التيار الدوامي والتحقق من جهد الفجوة
تحافظ عائلة مسبار 3300 XL 8 مم على عامل قياس التيار الدوامي الموحد الذي يتوافق مع جهد الفجوة الاسمي -10 VDC المستخدم في جميع منصات المراقبة Bently Nevada. يضمن هذا القياس تفسيرًا متسقًا للإزاحة بغض النظر عن تكوين درع المسبار أو طول الكابل. يمنع تصميم موصل ClickLoc التداخل من خلال الحفاظ على استمرارية التدريع المحوري، مما يمنع تداخل القنوات المجاورة أثناء الحصول على ديناميكيات الدوار عالية السرعة.
الأسئلة المتداولة
س: هل يمكن تبديل المسبار الساخن أثناء تشغيل الجهاز؟ ج: لا. يغير الإزالة الفجوة المعايرة ويعطل مجال التيار الدوامي. يجب أن يكون الجهاز في حالة آمنة وغير دوارة قبل الاستبدال.
س: هل يؤثر درع الكابل على خطية الإشارة؟ ج: لا يغير الدرع النطاق الخطي للمسبار؛ بل يوفر حماية ميكانيكية فقط. يبقى تكييف الإشارة معتمدًا على مقرب الدوران وكابلات النظام.
س: كيف يتم الحفاظ على استمرارية التدريع من خلال موصل ClickLoc؟ ج: يحافظ هندسة الموصل المحورية على مسار العودة، مما يقلل الضوضاء المستحثة ويمنع انحراف القياس.
إرشادات التثبيت الميداني
- الحفاظ على سطح تركيب نظيف ومعدني لضمان التثبيت الصحيح للمسنات ومحاذاة المسبار.
- توجيه الكابلات المصفحة بعيدًا عن الموصلات عالية الجهد لتقليل التداخل الكهرومغناطيسي.
- ضمان أن وجه المسبار عمودي على سطح العمود للحفاظ على استجابة الإزاحة الخطية.
- ربط التدريع عند طرف مقرب الدوران فقط، مما يمنع حلقات الأرض على طول درع الكابل.
- التحقق من جهد الفجوة بعد التثبيت للتأكد من الموضع الميكانيكي الصحيح.
