330101-00-20-05-02-00 | بنتلي نيفادا | مجسات تقارب 3300 XL 8 مم

مجسات التقارب Bently Nevada 330101-00-20-05-02-00 3300 XL 8 مم

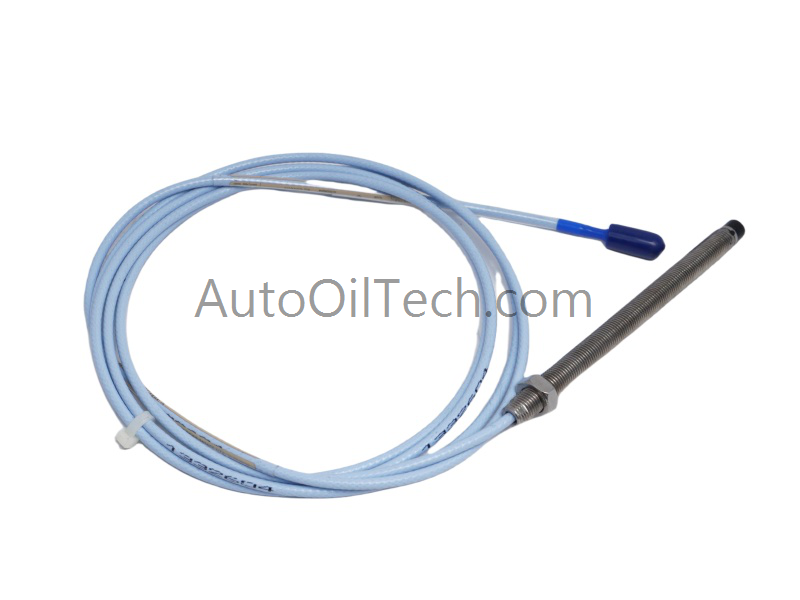

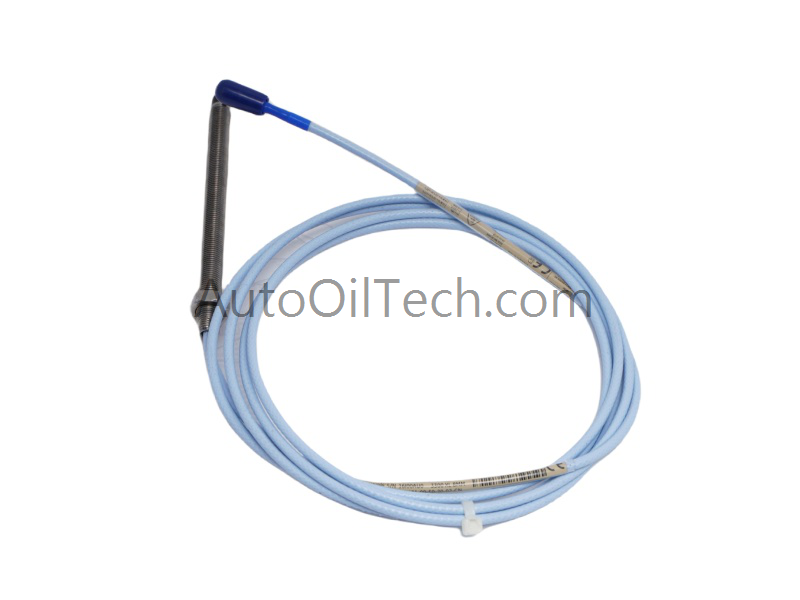

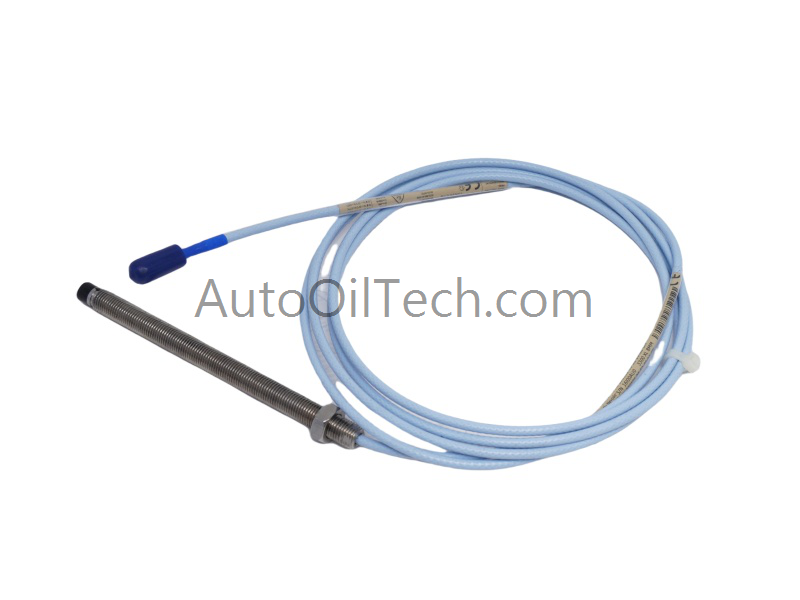

تم تصميم Bently Nevada 330101-00-20-05-02-00 (مسبار التقارب 330101) لقياس موضع العمود والاهتزاز في أنظمة التيار الدوامي 3300 XL، ويوفر استشعار الإزاحة المباشر من خلال غلاف من الفولاذ المقاوم للصدأ ملولب 3/8-24 UNF وكابل محوري بطول 0.5 متر ينتهي بموصل ClickLoc.

تفكيك اللاحقة ومصفوفة النموذج

• 330101: مسبار تقارب 8 مم، خيط 3/8-24 UNF، بدون درع
• 00: طول غير ملولب = 0.0 بوصة
• 20: طول الغلاف الكلي = 2.0 بوصة
• 05: الطول الكلي للكابل = 0.5 متر (1.6 قدم)
• 02: موصل ClickLoc محوري مصغر، كابل قياسي
• 00: لا توجد موافقات وكالة مطلوبة

مواصفات الأجهزة

التحقق من جهد الفجوة ومعايرة التيار الدوامي

تعمل مجسات 3300 XL حول مرجع جهد فجوة اسمي يبلغ -10 فولت تيار مستمر، مما يتيح معايرة إزاحة خطية عبر نطاق 8 مم. يحافظ طرف PPS وغلاف الفولاذ المقاوم للصدأ على سلوك حراري مستقر ضمن نطاق -51 درجة مئوية إلى +177 درجة مئوية، مما يحافظ على ثبات المعاوقة. يقلل الكابل القصير بطول 0.5 متر التوهين وتحول الطور، مما يحسن ارتباط ديناميكية الدوار عند إقرانه بوحدات التقريب. يضمن إنهاء ClickLoc تثبيتًا كهربائيًا قابلاً للتكرار، مما يقلل من التداخل في التركيبات متعددة المجسات.

الأسئلة الشائعة

س: هل يمكن استبدال المسبار أثناء بقاء جهاز التقريب يعمل بالطاقة؟ ج: يجب أن يتم الاستبدال فقط عندما يكون القناة غير مزودة بالطاقة لمنع تغيرات جهد الفجوة العابرة.

س: هل يتطلب طول الكابل 0.5 متر تكوينًا خاصًا لجهاز التقريب؟ ج: يتم مطابقة الطول في المصنع؛ لا يلزم تعديل عند استخدام أجهزة التقريب 3300 XL القياسية.

س: هل يتم اختبار ختم الضغط قبل الشحن؟ ج: لا يتم اختبار المجسات تحت الضغط في المصنع. توفر حلقة Viton O-ring الختم، ولكن طلبات اختبار الضغط تتطلب دعم تصميم مخصص.

إرشادات التركيب في الموقع

• تأكد من نظافة الخيوط 3/8-24 UNF للحصول على تثبيت ميكانيكي مستقر.
• حافظ على إنهاء الدرع عند طرف جهاز التقريب فقط لتجنب حلقات التأريض.
• تجنب الثنيات الحادة للكابل التي قد تغير المعاوقة المحورية.
• قم بتوجيه الكابل بعيدًا عن الموصلات عالية التيار لتقليل التداخل الكهرومغناطيسي.
• تحقق من تثبيت موصل ClickLoc قبل تشغيل القناة.
