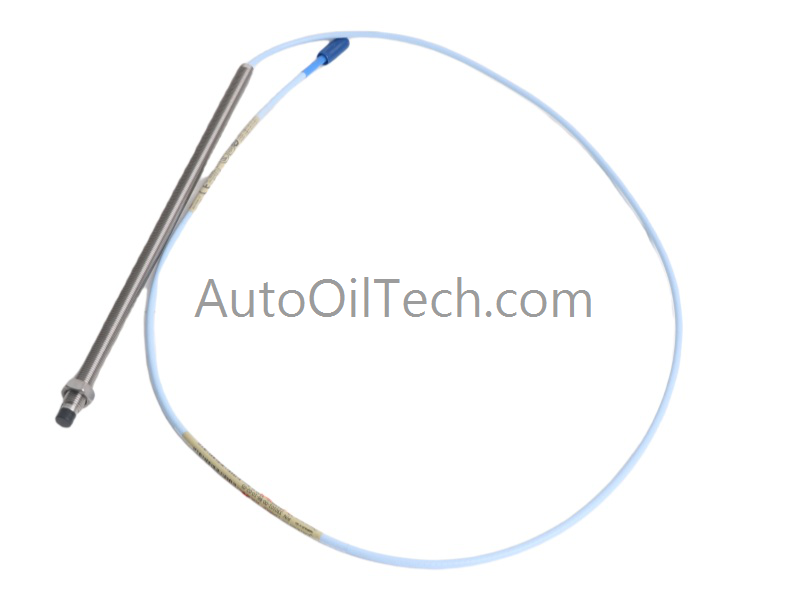

Bently Nevada 330101-00-12-10-02-00 3300 XL 8 mm Proximity Probes
يعد Bently Nevada 330101-00-12-10-02-00، والمُفهرس أيضًا باسم 330101 مسبار تقارب، بمثابة عنصر استشعار مخصص للتيار الدوامي لقياس الإزاحة داخل أنظمة المراقبة 3300 XL.
تفكيك اللاحقة ومصفوفة النموذج
330101: مسبار تقارب 8 مم
00: طول غير ملولب = 0.0 بوصة
12: الطول الكلي للعلبة = 1.2 بوصة
10: الطول الكلي للكابل = 1.0 متر (3.3 قدم)
02: موصل ClickLoc متحد المحور مصغر، كابل قياسي
00: لا توجد موافقات وكالات مطلوبة
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
330101-00-12-10-02-00
العلامة التجارية
Bently Nevada
المنشأ
الولايات المتحدة الأمريكية
الوزن
0.323 كجم
الأبعاد
طول العلبة 1.2 بوصة؛ طول غير ملولب 0.0 بوصة
درجة حرارة التشغيل
غير محدد
استهلاك الطاقة
مسبار سلبي (مدعوم بواسطة المقرب)
مؤشرات الأداء الأساسية
مسبار تقارب بالتيار الدوامي 8 مم، موصل ClickLoc
معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة
تحافظ مجموعة مسبار 3300 XL 8 مم على مرجع جهد فجوة اسمي يبلغ −10 VDC، مما يتيح معايرة إزاحة متوقعة عبر نطاق الاستشعار. يتوافق طول الكابل الذي يبلغ 1.0 متر في المصنع للحفاظ على خصائص المعاوقة، مما يضمن استجابة خطية وتتبع مستقر لديناميكيات الدوار. يوفر موصل ClickLoc تثبيتًا كهربائيًا متكررًا، مما يقلل من التداخل في التركيبات متعددة المسابر ويحافظ على سلوك طور ثابت في تطبيقات مراقبة الاهتزازات.
الأسئلة الشائعة
س: هل يمكن استبدال هذا المسبار بينما يظل المقرب موصلًا بالكهرباء؟ ج: يجب أن يتم الاستبدال مع فصل القناة لتجنب تقلبات جهد الفجوة العابرة.
س: هل يتطلب طول الكابل 1.0 متر إعادة معايرة؟ ج: لا. يتوافق طول الكابل في المصنع لوحدات المقرب القياسية 3300 XL.
س: هل تم التحقق من مانع التسرب بالضغط قبل الشحن؟ ج: لم يتم اختبار المسابر بالضغط. توفر الحلقة O المصنوعة من Viton إحكامًا؛ تتطلب طلبات اختبار الضغط دعم تصميم مخصص.
إرشادات التركيب الميداني
تأكد من نظافة سطح التركيب للحفاظ على تثبيت ميكانيكي مستقر.
تجنب الانحناءات الحادة للكابل لمنع تغير المعاوقة.
وجه الكابلات بعيدًا عن الموصلات عالية التيار لتقليل التداخل الكهرومغناطيسي.
تحقق من تثبيت موصل ClickLoc قبل توصيل قناة المراقبة بالكهرباء.
حافظ على محاذاة المسبار بالعمود بشكل صحيح لضمان قراءات إزاحة دقيقة.
