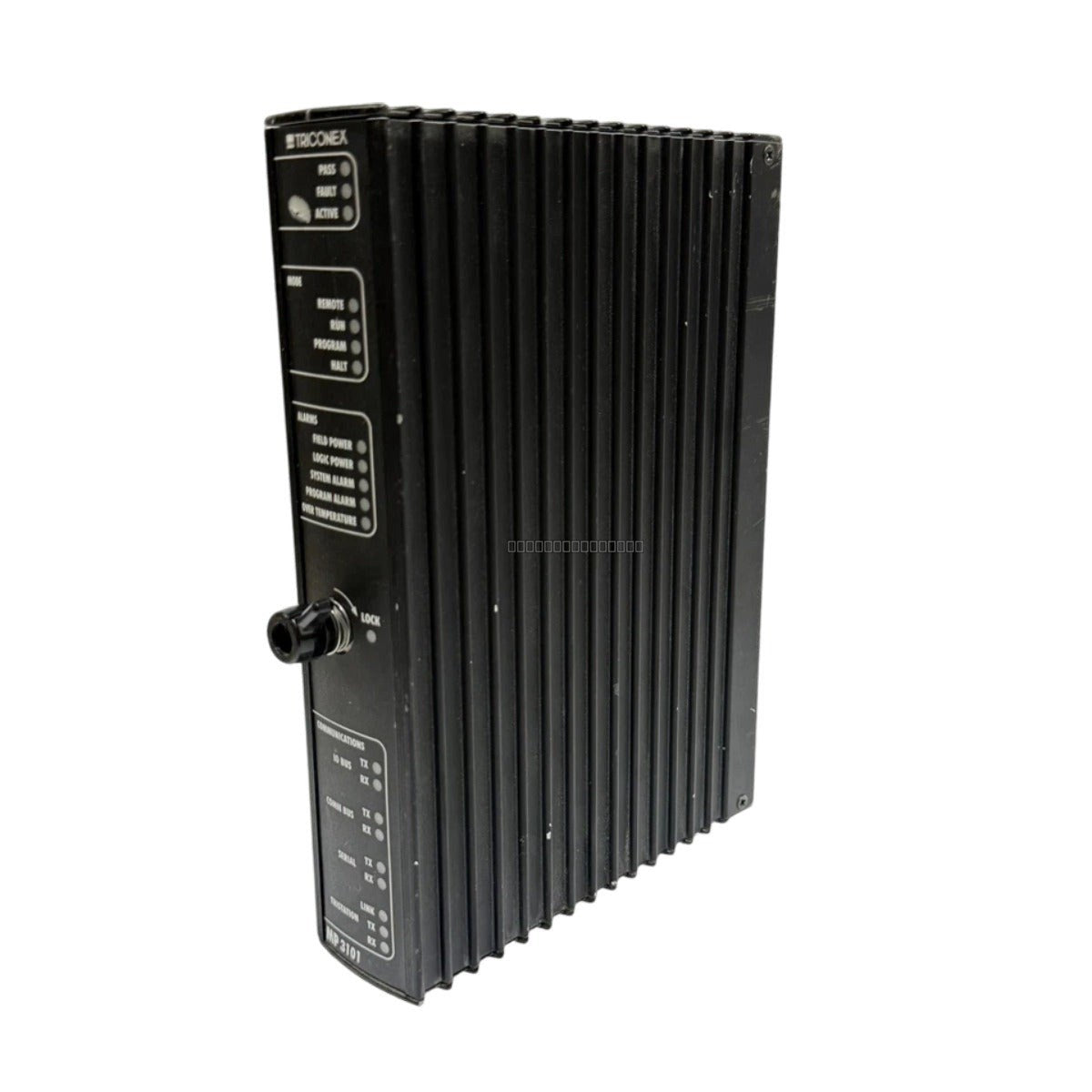

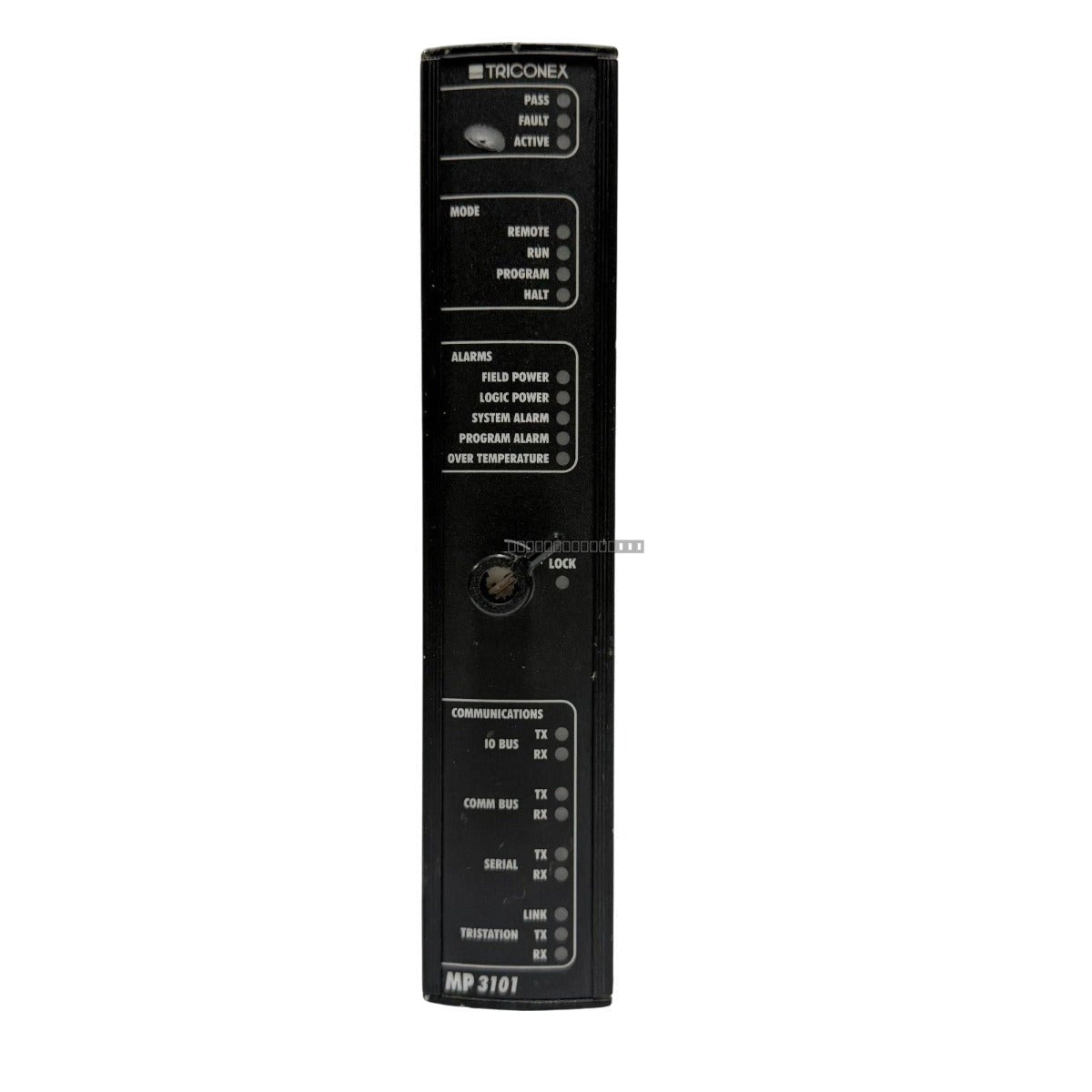

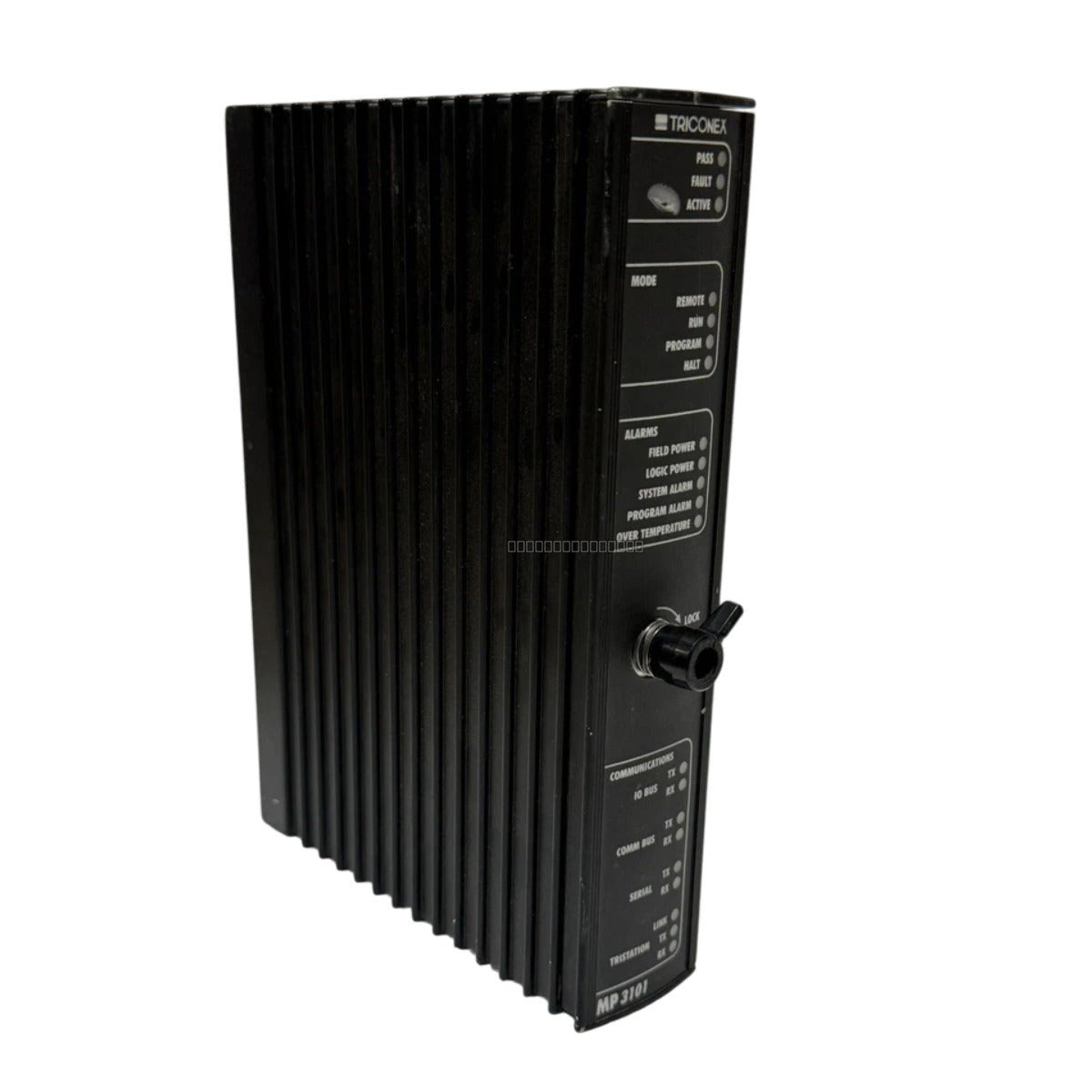

Triconex 3101 هي وحدة معالج رئيسي عالية الأداء مصممة لنظام السلامة Tricon Triple Modular Redundancy (TMR). تعمل كوحدة ذكاء أساسية، وتدير منطق السلامة، وتشخيصات النظام، وتنسيق الإدخال/الإخراج للعمليات الصناعية بالغة الأهمية. تم تصميم الوحدة لتطبيقات التوافر العالي، بما في ذلك تكرير النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، وتوفر تكامل السلامة SIL 3 من خلال التخلص من نقاط الفشل الفردية من خلال بنيتها الاحتياطية.
الميزات
هندسة معمارية ثنائية المعالج تفصل منطق التطبيق (SX) عن إدارة الإدخال/الإخراج (IOX).
معالجات Motorola MPC860 RISC 32 بت تعمل بسرعة 50 ميجاهرتز لكل من SX و IOX.
مزامنة TMR عبر ناقل تشخيص HDLC بسرعة 2 ميجابت في الثانية.
تكوين ذاكرة قوي بما في ذلك 16 ميجابايت DRAM و 6 ميجابايت Flash PROM لمعالج التطبيقات.
تنفيذ حتمي لوظائف السلامة الحساسة للوقت.
تشخيصات ذاتية شاملة ومزامنة بين القنوات.
التطبيقات
يتم نشر الوحدة 3101 في أنظمة السلامة المجهزة (SIS) حيث تكون التشغيل المستمر والموثوقية العالية إلزامية. تشمل التطبيقات النموذجية أنظمة إيقاف التشغيل في حالات الطوارئ (ESD)، وأنظمة إدارة الموقد (BMS)، ومراقبة الحرائق والغاز في البيئات الصناعية الخطرة.
تأكد من إيقاف تشغيل هيكل Tricon قبل إدخال أو إزالة الوحدة 3101 لمنع التلف الكهربائي.
يجب تثبيت الوحدة بإحكام في فتحات المعالج المخصصة لهيكل Tricon لضمان اتصال اللوحة الخلفية الصحيح.
تعامل بعناية باستخدام إجراءات آمنة ضد التفريغ الكهروستاتيكي (ESD)؛ تحتوي الوحدة على مكونات إلكترونية حساسة.
تأكد من التهوية الكافية داخل الخزانة للحفاظ على نطاق درجة حرارة التشغيل من 0 إلى 60 درجة مئوية.
تحقق من أن مصدر طاقة الإدخال ضمن نطاق 19.2 إلى 30 فولت تيار مستمر قبل بدء تشغيل النظام.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحدة 3101؟ الرقم 3101 هو وحدة المعالج الرئيسية لنظام Tricon TMR، وهو مسؤول عن تنفيذ منطق التحكم في السلامة وإدارة الاتصالات بين وحدات الإدخال/الإخراج واللوحة الخلفية للنظام.
هل تدعم هذه الوحدة التكرار؟ نعم، تم تصميم 3101 خصيصًا لتكوينات التكرار الثلاثي المعياري (TMR)، حيث تعمل ثلاثة معالجات بالتوازي لتوفير تشغيل متسامح مع الأخطاء وآمن من الأعطال.
