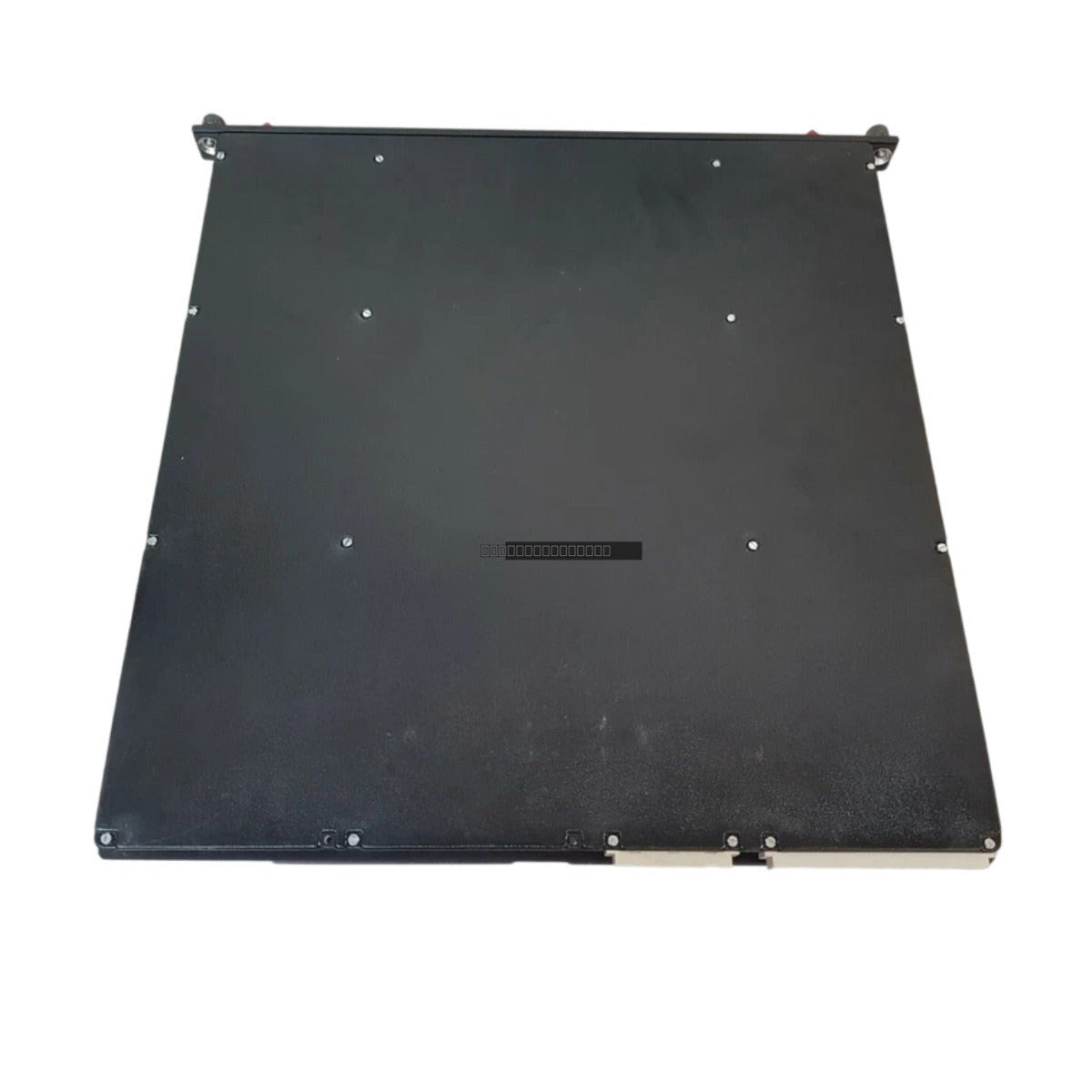

Triconex 3005 عبارة عن وحدة معالج رئيسي عالية السلامة مصممة لتكون جوهر الحوسبة لوحدات التحكم المنطقية القابلة للبرمجة الحساسة للسلامة. باستخدام بنية التكرار المعياري الثلاثي (TMR)، تعالج هذه الوحدة منطق التطبيق والتشخيصات الشاملة مع تحمل الأخطاء، مما يجعلها مناسبة للتطبيقات الصناعية الخطرة بما في ذلك تكرير النفط وتوليد الطاقة الحرارية وتصنيع البتروكيماويات والتعدين. ينفذ المعالج تصويتًا مستمرًا للأجهزة عبر مسارات تنفيذ مستقلة لتحييد حالات الفشل الفردية، مما يضمن إجراءات تحكم متواصلة ويمنع الرحلات الكاذبة.
الميزات
بنية التكرار المعياري الثلاثي (TMR) للتحكم في السلامة عالي التوافر.
معالجة متزامنة عالية السرعة عبر ثلاث قنوات معالجات دقيقة مستقلة.
اتصال لوحة توصيل خلفية Tribus خاص للمزامنة بين القنوات وتصويت البيانات.
تصويت مستمر للأجهزة على جميع المدخلات والمخرجات خلال كل دورة مسح ضوئي.
يدعم التبديل السريع للصيانة عبر الإنترنت دون مقاطعة عمليات السلامة النشطة.
قدرات تشخيص متكاملة للكشف عن الأخطاء وعزلها في الوقت الفعلي.
التطبيقات
صُممت وحدة المعالج الرئيسي 3005 للبيئات الصناعية عالية المخاطر حيث تعد السلامة ووقت التشغيل أمرًا بالغ الأهمية. تشمل التطبيقات النموذجية أنظمة إيقاف التشغيل في حالات الطوارئ (ESD)، وأنظمة إدارة الموقد (BMS)، ومراقبة الحرائق والغاز (F&G)، والتحكم في العمليات عالية التوافر في منشآت البتروكيماويات وتوليد الطاقة.
المواصفات الفنية
العلامة التجارية
Triconex
النموذج
3005
نوع الوحدة
وحدة المعالج الرئيسي
الهندسة المعمارية
التكرار المعياري الثلاثي (TMR)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
استهلاك الطاقة
15 واط (نموذجي)
إرشادات التثبيت
تأكد من تأريض هيكل Triconex بشكل صحيح قبل تثبيت الوحدة.
تدعم الوحدة 3005 التبديل السريع؛ ومع ذلك، تأكد من أن الفتحة نظيفة وخالية من الأوساخ قبل الإدخال.
قم بمحاذاة الوحدة بعناية مع موصلات اللوحة الخلفية لمنع تلف الدبوس.
تأكد من وجود تهوية كافية في الخزانة للحفاظ على نطاق درجة حرارة التشغيل من 0 إلى 60 درجة مئوية.
تعامل مع احتياطات التفريغ الكهروستاتيكي القياسية؛ استخدم حزام معصم مؤرض عند التعامل مع الوحدة خارج عبوتها الواقية.
تحقق من أن الوحدة مثبتة بالكامل وأن آليات القفل معشقة لضمان اتصال موثوق به باللوحة الخلفية.
الأسئلة الشائعة
هل الوحدة 3005 قابلة للتبديل السريع؟
نعم، تم تصميم Triconex 3005 للتبديل السريع، مما يسمح بالاستبدال أثناء تشغيل النظام النشط دون المساس بمستوى سلامة وحدة التحكم.
ما هي الوظيفة الأساسية لبنية TMR في هذه الوحدة؟
تستخدم بنية التكرار المعياري الثلاثي (TMR) ثلاثة معالجات مستقلة لتنفيذ نفس المنطق. تقارن آلية التصويت النتائج؛ إذا انحرف أحد المعالجات بسبب خطأ، يتجاهل النظام البيانات الخاطئة ويواصل التشغيل باستخدام النتائج من المعالجين السليمين، مما يضمن تحمل الأخطاء دون توقف.
