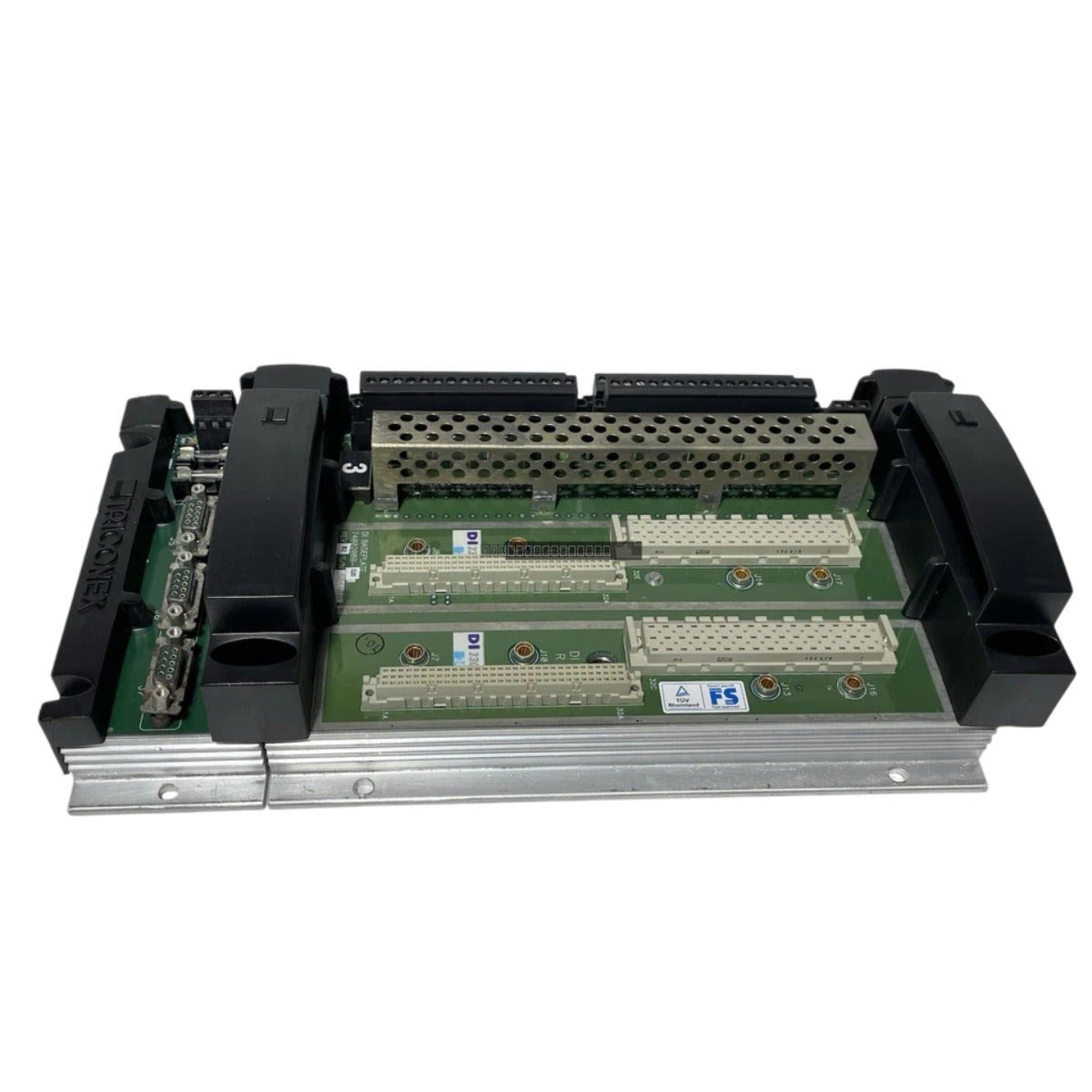

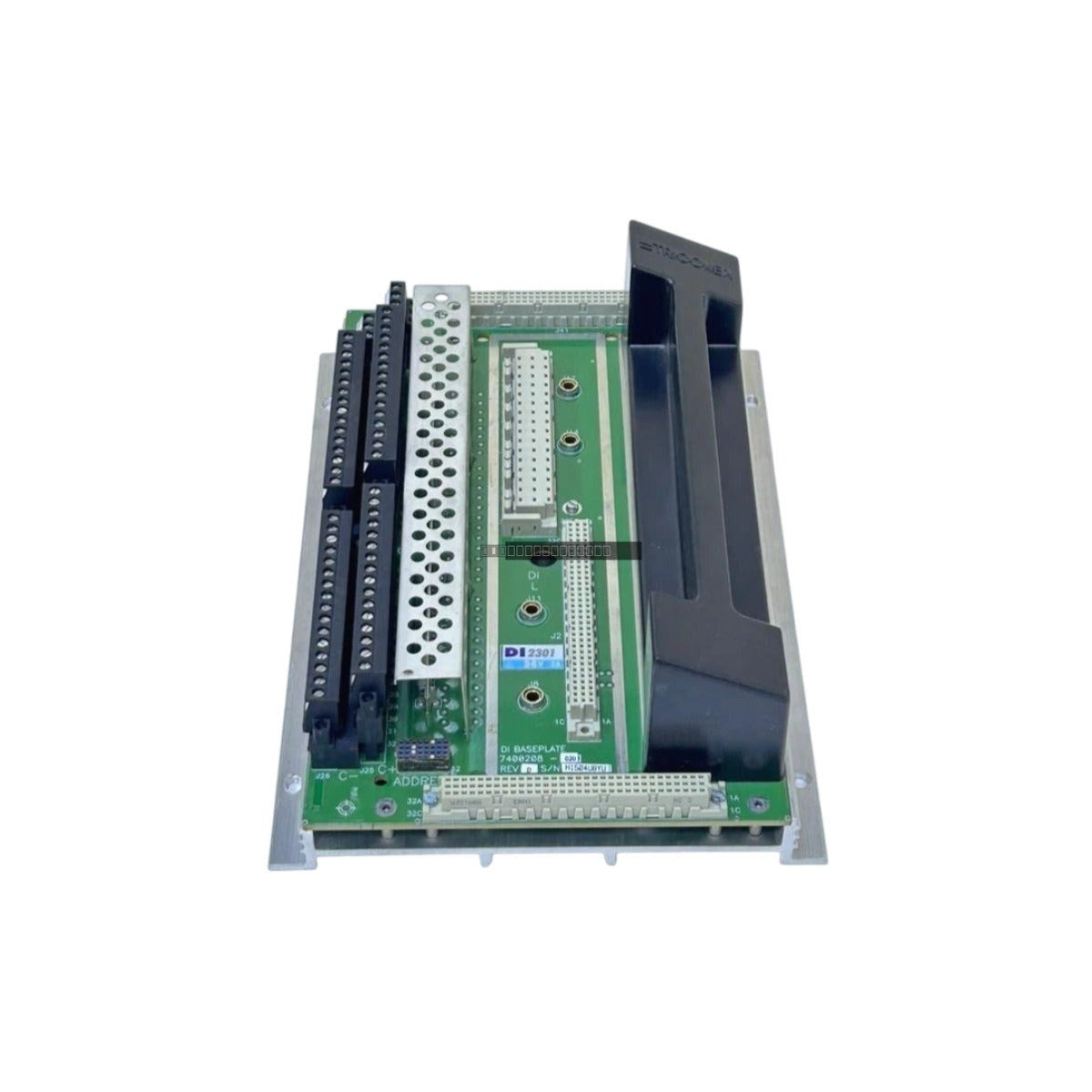

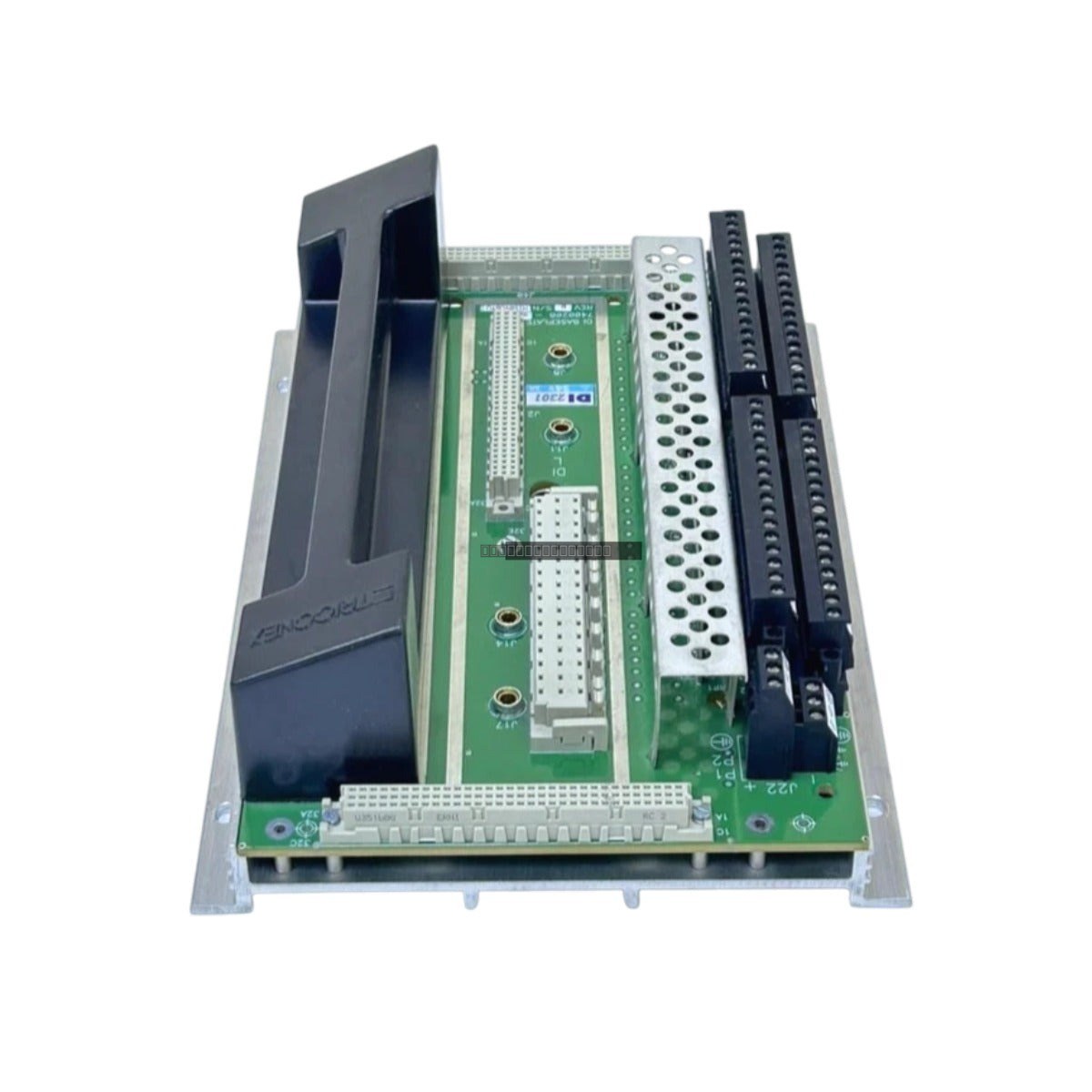

Triconex 2301 هي لوحة أساسية للمخرجات التناظرية عالية الموثوقية، مصممة لتوفير التثبيت المادي والواجهة الكهربائية الآمنة لحلقات التحكم التناظرية داخل أنظمة Tricon. تدير بنية اللوحة الخلفية السلبية هذه المسارات الحيوية للواجهة، وتوجّه خطوط التشخيص والإشارة من الوحدات التناظرية مباشرة إلى تجميعات إنهاء الحقل. تعمل هذه الوحدة بشكل موثوق في القطاعات الصناعية الصعبة مثل تكرير النفط، ومعالجة المواد الكيميائية، ومحطات الطاقة، وعمليات التعدين. من خلال توفير مسارات توجيه مزدوجة متكررة ودعم إدخال الوحدات القابلة للتبديل السريع، يمنع هذا المكون انقطاع النظام، ويحمي عناصر التحكم النهائية، ويقلل من وقت توقف المصنع غير المجدول.
هندسة الناقل والبنية التحتية للتوجيه
يتضمن تصميم لوحة الدوائر المطبوعة (PCB) توجيهًا مستقلاً للتتبع لتوزيع الطاقة وحلقات الإشارة لعزل متجهات النظام الحيوية. يتم توجيه خطي طاقة تيار مستمر 24 فولت مزدوجين بشكل منفصل عبر اللوحة الخلفية للهيكل لتوفير طاقة مستمرة لكل فتحة مخصصة، مما يضمن عدم انقطاع التحكم إذا تعطل أحد قضبان الطاقة. تحمي آليات عزل الإشارة المدمجة ناقل Tricon المنطقي الداخلي من التقلبات الميدانية الخارجية والتغذية الراجعة الاستقرائية من حلقات التحكم. يقلل التصميم الهيكلي الثقيل من تراكم الحرارة ويتحمل الاهتزازات المستمرة النموذجية في حاويات المعدات الصناعية الثقيلة.
المواصفات الفنية
العلامة التجارية
إنفنسيس ترايكونكس
الموديل
2301
السلسلة
نظام ترايكون
نوع الوحدة
لوحة أساسية للمخرجات التناظرية
درجة حرارة التشغيل
-20 إلى 60 درجة مئوية
الوزن الصافي
3.15 كجم
إرشادات التثبيت
تأكد من إيقاف تشغيل نظام Tricon قبل تثبيت أو إزالة أي وحدات من اللوحة الأساسية.
قم بتركيب اللوحة الأساسية بإحكام داخل هيكل Tricon المخصص لضمان المحاذاة الصحيحة لموصلات اللوحة الخلفية.
تحقق من أن جميع توصيلات الأسلاك الميدانية قد تم إنهاؤها وتثبيتها بشكل صحيح على تجميعات إنهاء الحقل قبل تطبيق الطاقة.
حافظ على التهوية المناسبة داخل الخزانة لضمان بقاء درجة حرارة التشغيل ضمن النطاق المحدد من -20 إلى 60 درجة مئوية.
اتبع إجراءات التخفيف القياسية للتفريغ الكهروستاتيكي (ESD) عند التعامل مع اللوحة الأساسية أو الوحدات المرتبطة بها.
تأكد من أن جميع توصيلات التأريض سليمة للحماية من التداخل الكهرومغناطيسي والارتفاعات المفاجئة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ Triconex 2301؟
تعمل 2301 كلوحة خلفية سلبية توفر التركيب المادي والتوجيه الكهربائي لوحدات المخرجات التناظرية، مما يسهل الاتصال بين وحدة تحكم Tricon والأجهزة الميدانية.
هل تدعم هذه اللوحة الأساسية الطاقة الزائدة؟
نعم، تتميز 2301 بتوجيه خط طاقة تيار مستمر 24 فولت مزدوج لضمان التشغيل المستمر والتوافر العالي لحلقات التحكم الحيوية.
هل هذا المكون قابل للتبديل السريع؟
نعم، تم تصميم اللوحة الأساسية لدعم التبديل السريع لوحدات المخرجات التناظرية Triconex، مما يسمح بالصيانة دون مقاطعة عملية النظام الكلية.
