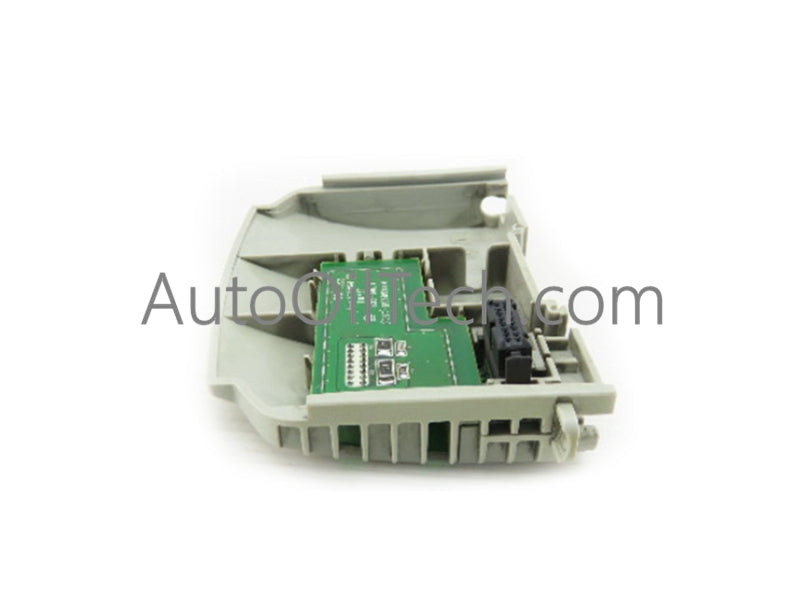

1769-ECL | Allen Bradley | غطاء طرفي/قواطع نهاية I/O المدمجة اليسرى

وصف المنتج

إن الغطاء/الطرف الأيسر من Allen-Bradley 1769-ECL Compact I/O مصمم لتوفير إنهاء مناسب لتجميعات وحدات الإدخال/الإخراج المدمجة (Compact I/O). ويضمن التشغيل المستقر من خلال الحفاظ على السلامة الكهربائية والمحاذاة الميكانيكية في نهاية سلسلة وحدات الإدخال/الإخراج.

الميزات الرئيسية

• الشركة المصنعة: Allen-Bradley

• استهلاك التيار عند 5.1 فولت تيار مستمر: 5 مللي أمبير

• استهلاك التيار عند 24 فولت تيار مستمر: 0 مللي أمبير

• ارتفاع التشغيل: 2000 متر (6562 قدم)

• رموز درجة الحرارة:

  • أمريكا الشمالية: T3C

  • المعيار الدولي الكهروتقني (IEC): لا يوجد

• تصنيف نوع العلبة: لا يوجد (نمط مفتوح)

• الرطوبة النسبية: 5-95% بدون تكاثف

• الاهتزاز (IEC 60068-2-6، اختبار Fc، التشغيل): 5 جرام، 10-500 هرتز

• مقاومة الصدمات (IEC 60068-2-27، اختبار Ea):

  • التشغيل: 20 جرام للتثبيت على قضيب DIN، 30 جرام للتثبيت على اللوحة

  • غير التشغيل: 30 جرام للتثبيت على قضيب DIN، 40 جرام للتثبيت على اللوحة

• التوافق الكهرومغناطيسي (Emissions Compliance): CISPR 11، الفئة 1، الفئة A

• الأبعاد (الارتفاع × العرض × العمق): 11.8 سم × 8.7 سم × 1.5 سم

• وزن الشحن: حوالي 2 كجم

سيناريوهات التطبيق

يعد 1769-ECL ضروريًا لأنظمة الإدخال/الإخراج المدمجة حيث يلزم إنهاء مناسب لضمان اتصال موثوق واستقرار الوحدة. ويُستخدم عادةً في أنظمة التحكم الموزعة وأتمتة الآلات والصناعات التحويلية.

الأسئلة الشائعة

س: ما هو الغرض من 1769-ECL؟ ج: يوفر إنهاءً كهربائيًا ودعمًا ميكانيكيًا في نهاية سلسلة وحدات الإدخال/الإخراج المدمجة.

س: هل يستهلك طاقة كبيرة؟ ج: لا، يستهلك 5 مللي أمبير فقط عند 5.1 فولت تيار مستمر ولا يستهلك تيارًا عند 24 فولت تيار مستمر.

س: هل هو مناسب للبيئات الخطرة؟ ج: الوحدة نفسها لا تحتوي على تصنيف للعلبة وهي من النمط المفتوح؛ يجب تركيبها داخل خزانة تحكم محمية.
