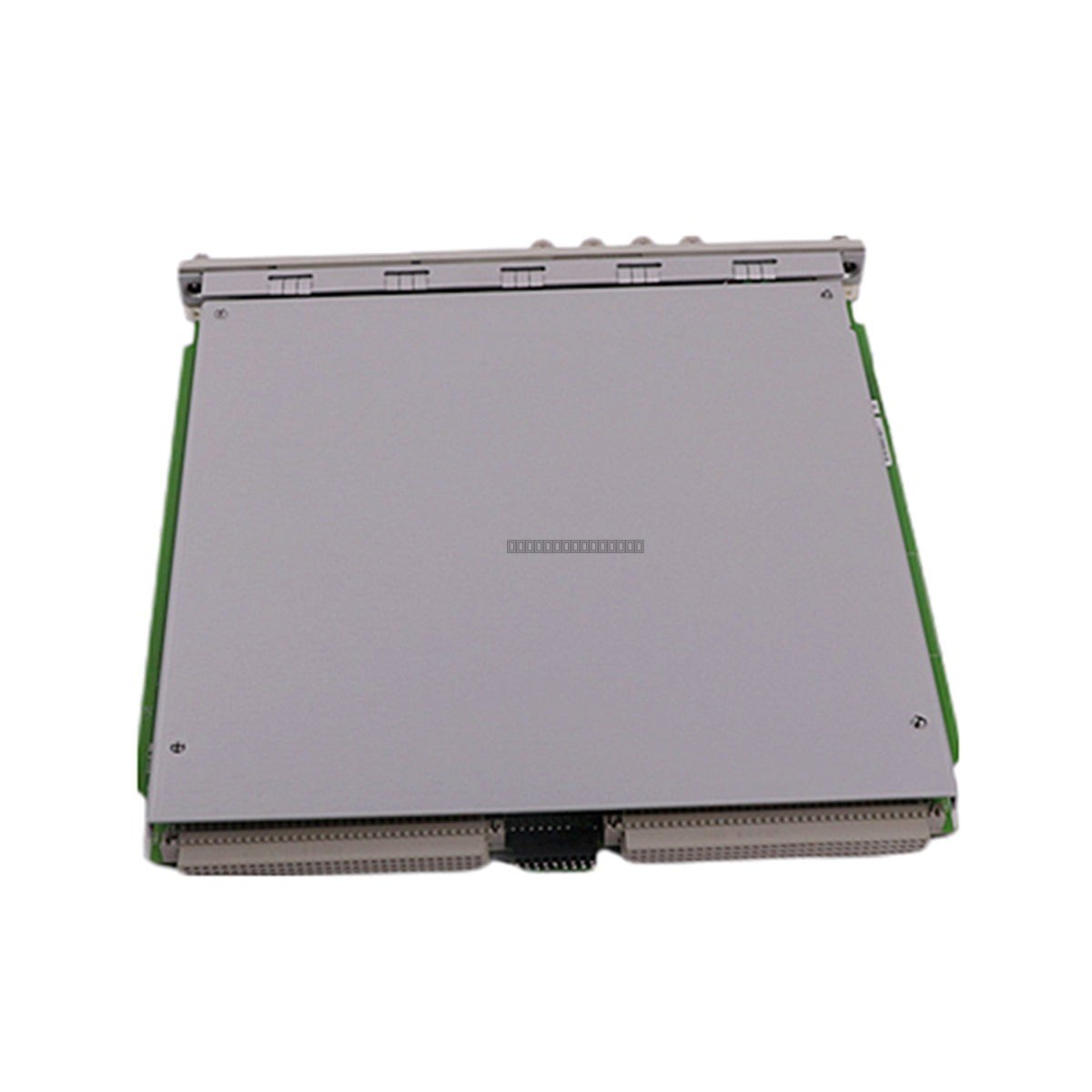

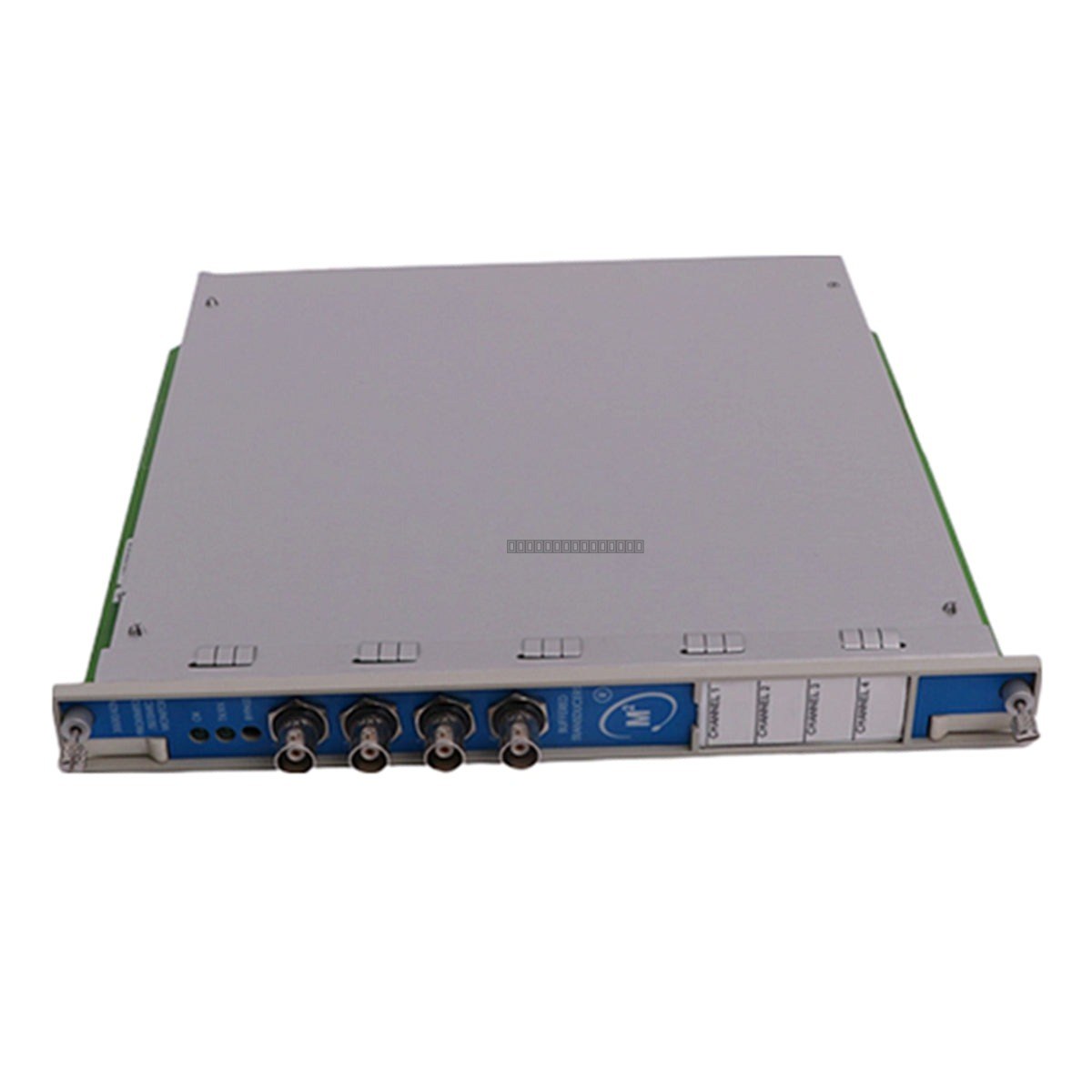

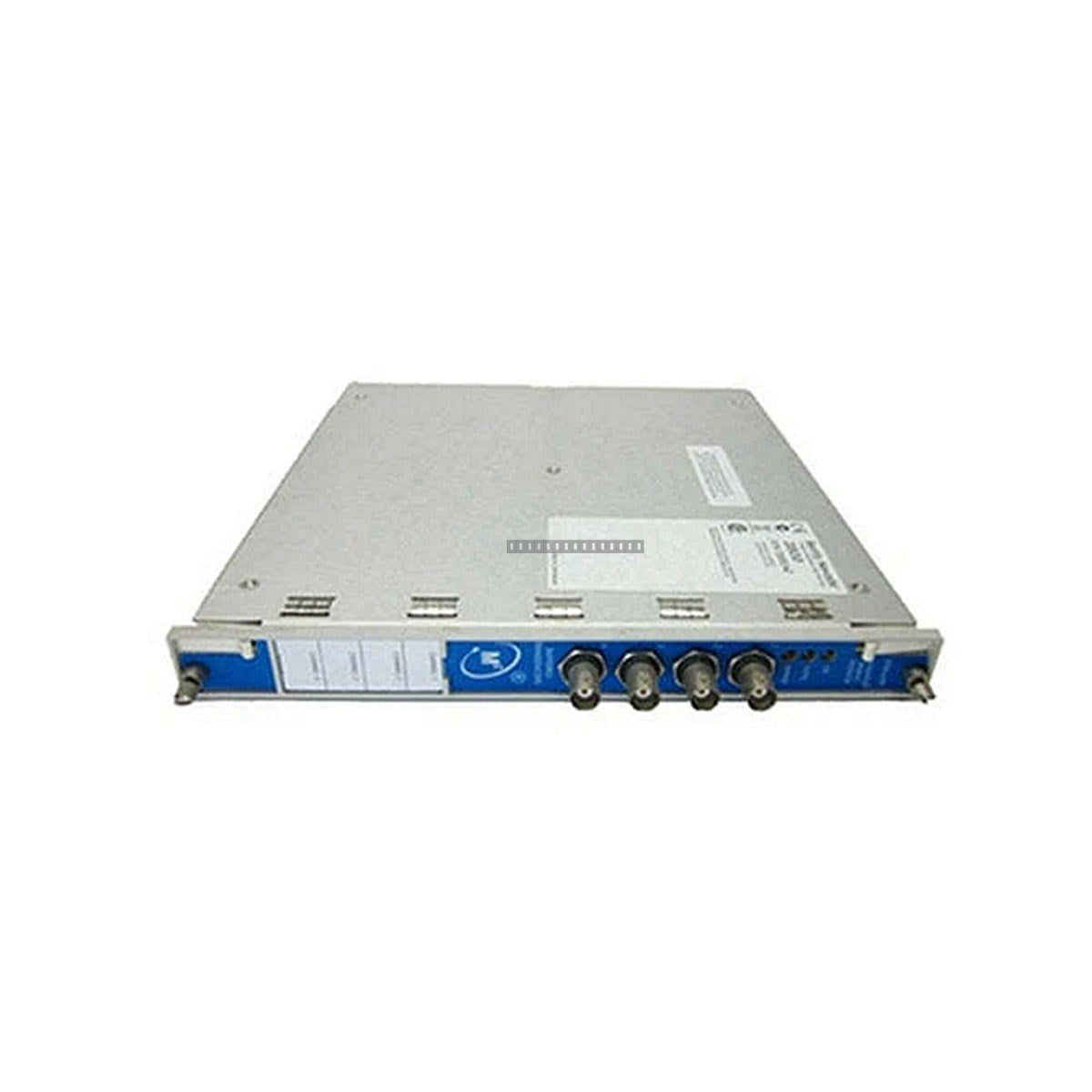

إن Bently Nevada 3500/77M 140734-07 عبارة عن وحدة مراقبة عالية الأداء بأربع قنوات مصممة لنظام حماية الماكينات 3500. تم تصميم هذه الوحدة خصيصًا لقياس وتحليل ضغط الأسطوانة الديناميكي في الآلات الترددية، مثل الضواغط والمحركات الترددية. من خلال معالجة الإشارات من محولات الضغط الديناميكية، توفر الوحدة 3500/77M مراقبة مستمرة لملفات تعريف الضغط، وقيم الذروة، والمعلمات التشخيصية الهامة لضمان سلامة الماكينات ومنع الأعطال الكارثية.
الميزات
أربع قنوات مراقبة مستقلة للحصول على بيانات عالية الكثافة.
متوافقة مع محولات ضغط الأسطوانة الديناميكية.
توفر تحليلًا لنموذج موجة ضغط الأسطوانة في الوقت الفعلي، وتتبع ذروة الضغط، وحساب المعلمات التشخيصية.
عتبات تنبيه وخطر قابلة للبرمجة مع منطق تصويت قابل للتكوين لوظائف الإنذار والتعثر.
تكامل سلس في نظام الرف 3500، قابل للتكوين بالكامل عبر برنامج تكوين الرف 3500 من Bently Nevada.
التطبيقات
الضواغط الترددية.
المحركات الترددية الكبيرة.
أنظمة حماية الماكينات التي تتطلب مراقبة ضغط الأسطوانة والتقاط الموجات التشخيصية.
المواصفات الفنية
طراز المنتج
3500/77M
رمز الطلب
140734-07
القنوات
4
درجة حرارة التشغيل
-30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة
95% غير مكثفة
استهلاك الطاقة
يتم توفيره عبر اللوحة الخلفية لرف 3500
إرشادات التثبيت
تأكد من إيقاف تشغيل رف 3500 قبل إدخال الوحدة أو إزالتها لمنع التلف الكهربائي.
استخدم حماية مناسبة ضد التفريغ الكهروستاتيكي عند التعامل مع الوحدة لتجنب تلف المكونات الإلكترونية الحساسة.
تأكد من أن الوحدة مثبتة بالكامل في فتحة الرف وأن مسامير اللوحة الأمامية محكمة للحفاظ على التأريض المناسب ودرع EMI.
قم بتوجيه كابلات الإشارة بعيدًا عن خطوط الجهد العالي أو مصادر التداخل الكهرومغناطيسي للحفاظ على سلامة الإشارة.
تحقق من أن وحدة الإدخال/الإخراج ووحدة المراقبة تتوافق مع التكوين المحدد في برنامج 3500.
المطابقة والشهادات
معايير السلامة: EN 61010-1، توجيه الجهد المنخفض 2014/35/EU
التوافق الكهرومغناطيسي: EN 61000-6-2 (المناعة)، EN 61000-6-4 (الانبعاثات)
المناطق الخطرة: CSA/NRTL/C Class I، Zone 2
RoHS: متوافقة مع التوجيه 2011/65/EU
الأسئلة الشائعة
هل تتضمن هذه الوحدة بطاقة الإدخال/الإخراج؟
تتطلب الوحدة 3500/77M عادةً وحدة إدخال/إخراج مقابلة لإنهاء الأسلاك الميدانية. يرجى التحقق مما إذا كان طلبك المحدد يتضمن وحدة الإدخال/الإخراج المطلوبة أو إذا كانت تُشترى بشكل منفصل.
هل هذه الوحدة متوافقة مع جميع رفوف 3500؟
تم تصميم الوحدة 3500/77M لأنظمة رفوف 3500 القياسية. تأكد من أن إصدارات البرامج الثابتة لرفك وبرنامج التكوين متوافقة مع مراجعة هذه الوحدة.
