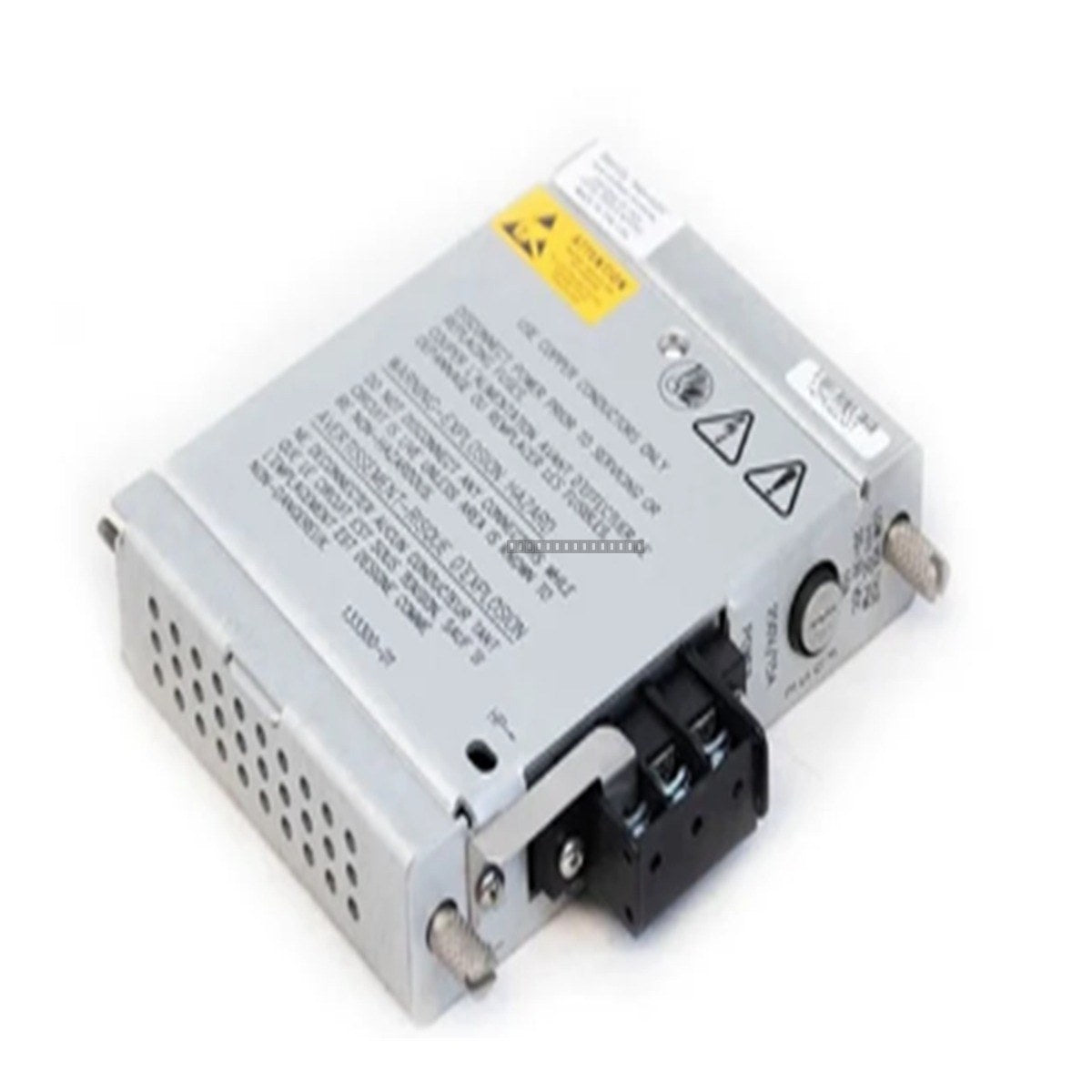

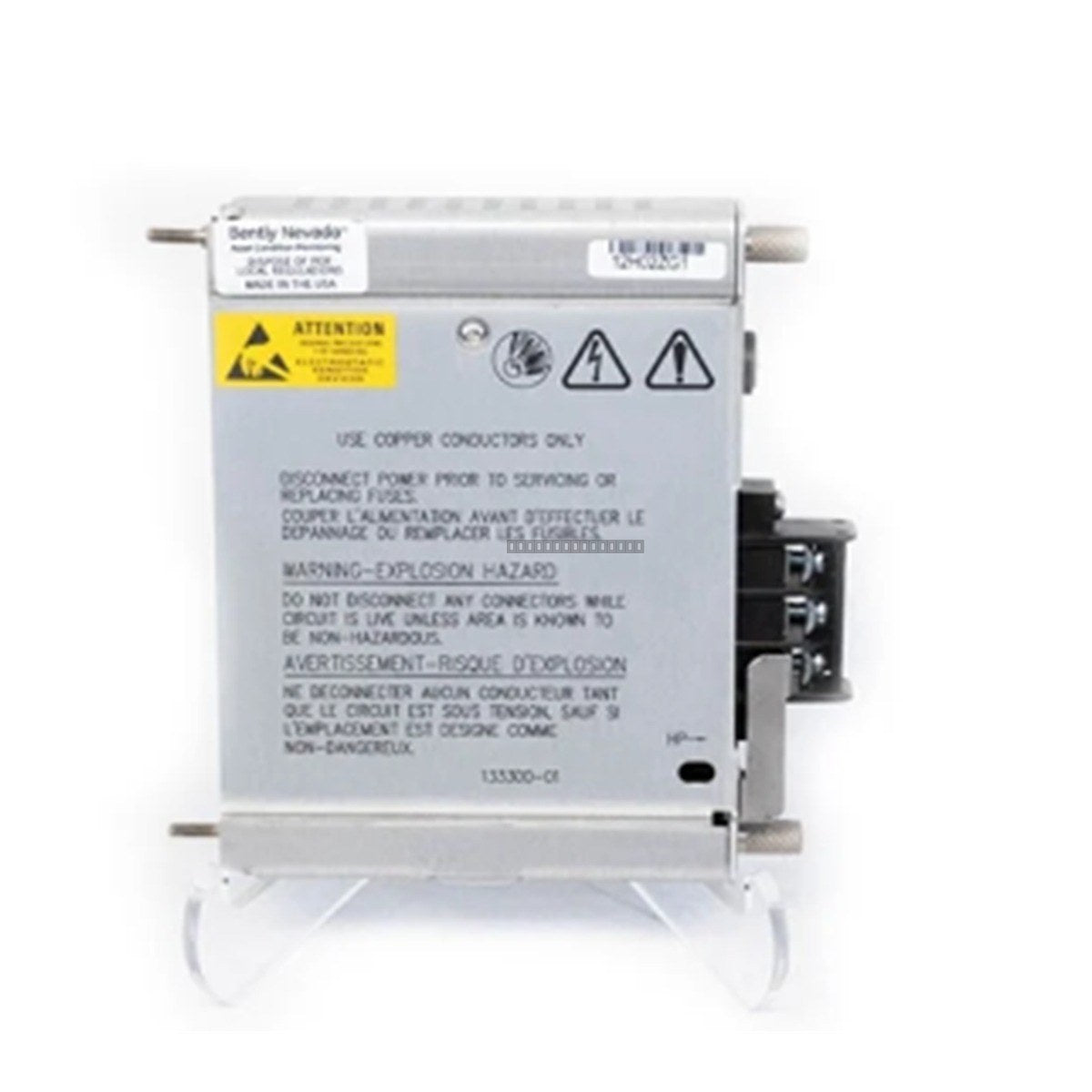

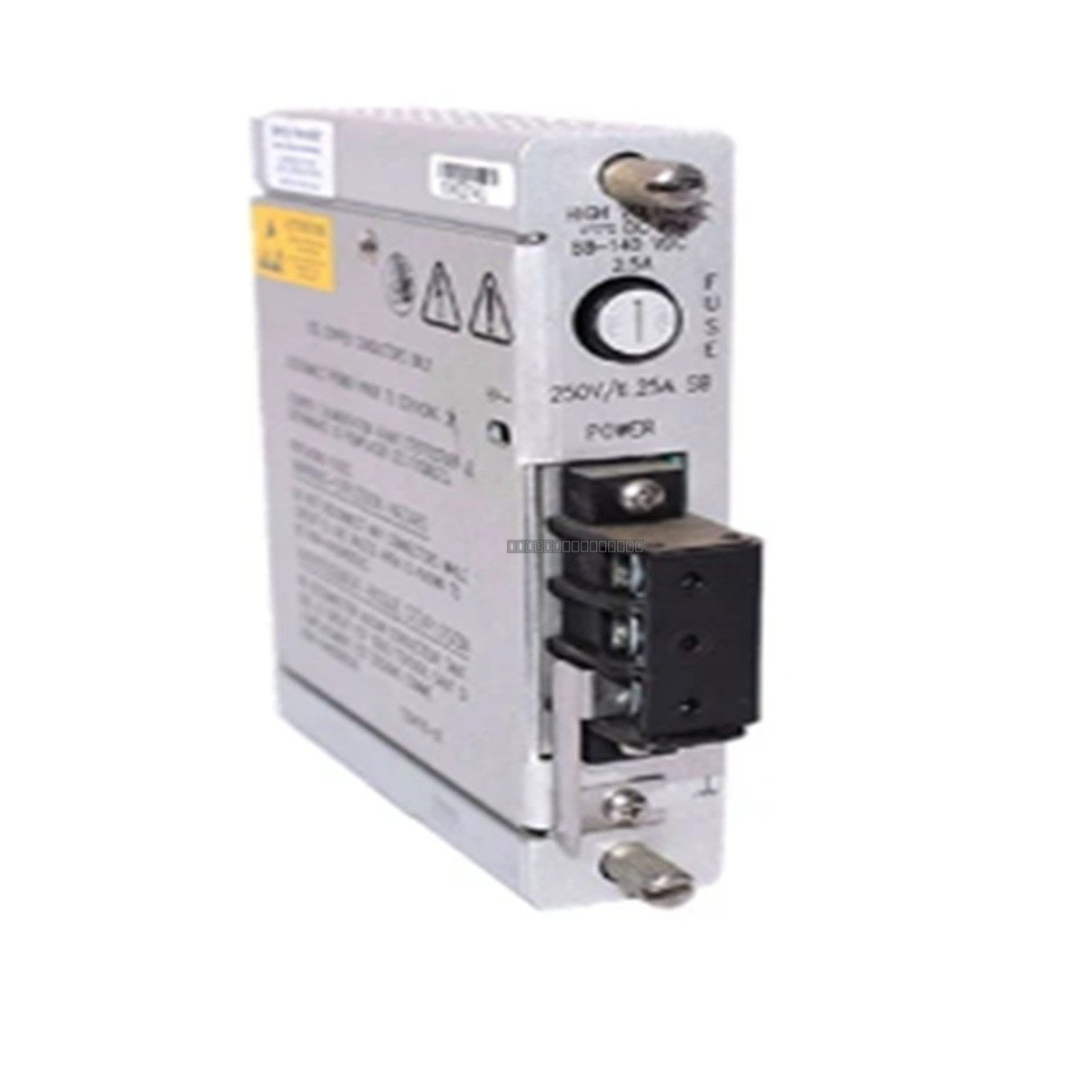

وحدة Bently Nevada 129478-01 هي وحدة إدخال طاقة تيار مستمر عالية الجهد مصممة لسلسلة إمدادات الطاقة 3500/15. توفر هذه الوحدة طاقة تيار مستمر منظمة وعالية الجهد لنظام رف حماية الماكينات 3500، مما يضمن التشغيل المستقر لوحدات المراقبة الهامة في البيئات الصناعية مثل التوربينات والضواغط والمعدات الدوارة الأخرى. تم تصميم الوحدة لتطبيقات التوفر العالي، وتدعم تكوينات إمداد الطاقة المتكررة للحفاظ على مراقبة النظام المستمرة حتى في حالة فشل إمداد واحد.
الميزات
مصممة للاندماج في نظام الرف 3500، وتشغل فتحات نصف ارتفاع على الجانب الأيسر من الهيكل.
تدعم تكوينات الطاقة المتكررة حيث يمكن تركيب وحدتين لتوفير نسخ احتياطي سلس.
تقبل نطاق إدخال تيار مستمر عالي الجهد من 180 إلى 350 فولت تيار مستمر.
توفر مخرجات منظمة لتشغيل جميع الوحدات داخل الرف 3500.
متوافقة مع تكوينات إمداد الطاقة 3500/15 المختلفة.
التطبيقات
وحدة إدخال الطاقة هذه مخصصة للاستخدام في أنظمة حماية الماكينات من سلسلة Bently Nevada 3500. يتم نشرها عادةً في محطات توليد الطاقة، وحقول النفط والغاز، ومرافق البتروكيماويات لضمان طاقة موثوقة لأجهزة مراقبة الاهتزاز والعمليات على الماكينات الدوارة الهامة.
المواصفات الفنية
الموديل
129478-01
نطاق جهد الإدخال
180 إلى 350 فولت تيار مستمر
درجة حرارة التشغيل
-30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة التشغيلية
95% بدون تكثيف
إرشادات التركيب
تأكد من فصل الطاقة عن رف 3500 قبل إدخال أو إزالة وحدة الطاقة.
تم تصميم الوحدة للتركيب في الفتحات المخصصة ذات نصف الارتفاع على الجانب الأيسر من رف 3500.
تحقق من أن مصدر جهد الإدخال يطابق النطاق 180-350 فولت تيار مستمر قبل التوصيل.
تعامل بعناية لتجنب تلف المكونات الداخلية بسبب التفريغ الكهربائي الساكن (ESD).
الامتثال والشهادات
السلامة: EN 61010-1، توجيه الجهد المنخفض 2014/35/EU
التوافق الكهرومغناطيسي: EN 61000-6-2 (المناعة)، EN 61000-6-4 (الانبعاثات)
المنطقة الخطرة: CSA/NRTL/C الفئة الأولى، المنطقة 2
البيئة: متوافقة مع توجيه RoHS 2011/65/EU
الأسئلة الشائعة
هل هذه الوحدة متوافقة مع مصادر طاقة التيار المتردد؟
الوحدة 129478-01 هي وحدة إدخال تيار مستمر عالي الجهد بشكل خاص. على الرغم من أنها تنتمي إلى نفس عائلة إمدادات الطاقة 3500/15، إلا أنها مصممة لإدخال تيار مستمر. يرجى التحقق من متطلبات نظامك ووحدات إمداد الطاقة الموجودة قبل التركيب.
هل يمكن استخدام هذه الوحدة في تكوين متكرر؟
نعم، يدعم نظام رف 3500 تكوينات إمداد الطاقة المزدوجة. يمكنك تركيب وحدتين لتوفير التكرار، حيث تعمل الوحدة السفلية عادةً كالمصدر الأساسي والعلوية كنسخة احتياطية.
